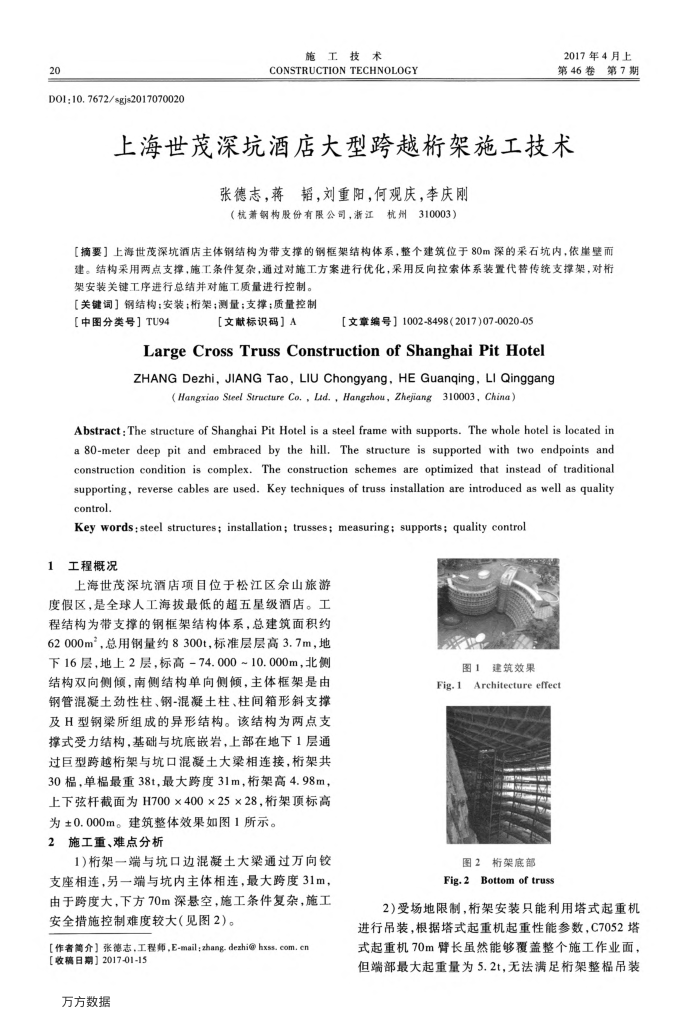

上海世茂深坑酒店大型跨越桁架施工技术
张德志，蒋韬，刘重阳，何观庆，李庆刚（杭莆钢构股份有限公司，浙江杭州310003）
【摘要】上海世茂深坑酒店主体钢结构为带支撑的钢框架结构体系，整个建筑位于80m深的采石坑内，依崖壁而建。结构采用两点支撑，施工条件复杂，通过对施工方案进行优化，采用反向拉索体系装置代替传统支撑架，对桁
架安装关键工序进行总结并对施工质量进行控制。【关键词］钢结构：安装；桁架；测量；支撑；质量控制
[中图分类号】TU94
【文献标识码］A
【文章编号】1002-8498（2017)07-0020-05
LargeCrossTrussConstructionof ShanghaiPitHotel ZHANG Dezhi,JIANG Tao，LIU Chongyang，HE Guanqing,LI Qinggang
(Hangxiao Steel Structure Co, , Lad., Hangzhou, Zhejiang 310003, China)
Abstract : The structure of Shanghai Pit Hotel is a steel frame with supports. The whole hotel is located in a 80-meter deep pit and embraced by the hill. The structure is supported with two endpoints and construction condition is complex. The construction schemes are optimized that instead of traditional supporting, reverse cables are used. Key techniques of truss installation are introduced as well as quality control.
Key words;steel structures; installation; trusses; measuring; supports; quality control
1工程概况
上海世茂深坑酒店项目位于松江区余山旅游度假区，是全球人工海拔最低的超五星级酒店。工程结构为带支撑的钢框架结构体系，总建筑面积约 62000m，总用钢量约8300t，标准层层高3.7m，地
下16层，地上2层，标高-74.000~10.000m，北侧结构双向侧倾，南侧结构单向侧倾，主体框架是由钢管混凝土劲性柱、钢-混凝土柱、柱间箱形斜支撑及H型钢梁所组成的异形结构。该结构为两点支撑式受力结构，基础与坑底嵌岩，上部在地下1层通过巨型跨越桁架与坑口混凝土大梁相连接，桁架共 30榻，单榻最重38t，最大跨度31m，桁架高4.98m，上下弦杆截面为H700×400×25×28，桁架顶标高
为±0.000m。建筑整体效果如图1所示。 2施工重、难点分析
1)桁架一端与坑口边混凝土大梁通过万向铰支座相连，另一端与坑内主体相连，最大跨度31m，由于跨度大，下方70m深悬空，施工条件复杂，施工安全措施控制难度较大（见图2）。
[作者简介】张德志，工程师，E-mail;zhang.dezhi@hxss.com.cn
【收稿日期】2017-01-15 万方数据
图1建筑效果
Fig.1Architecture effect
图2桁架底部
Fig.2Bottom of truss
2)受场地限制，桁架安装只能利用塔式起重机进行吊装，根据塔式起重机起重性能参数，C7052塔式起重机70m臂长虽然能够覆盖整个施工作业面，但端部最大起重量为5.2t，无法满足衍架整福吊装
