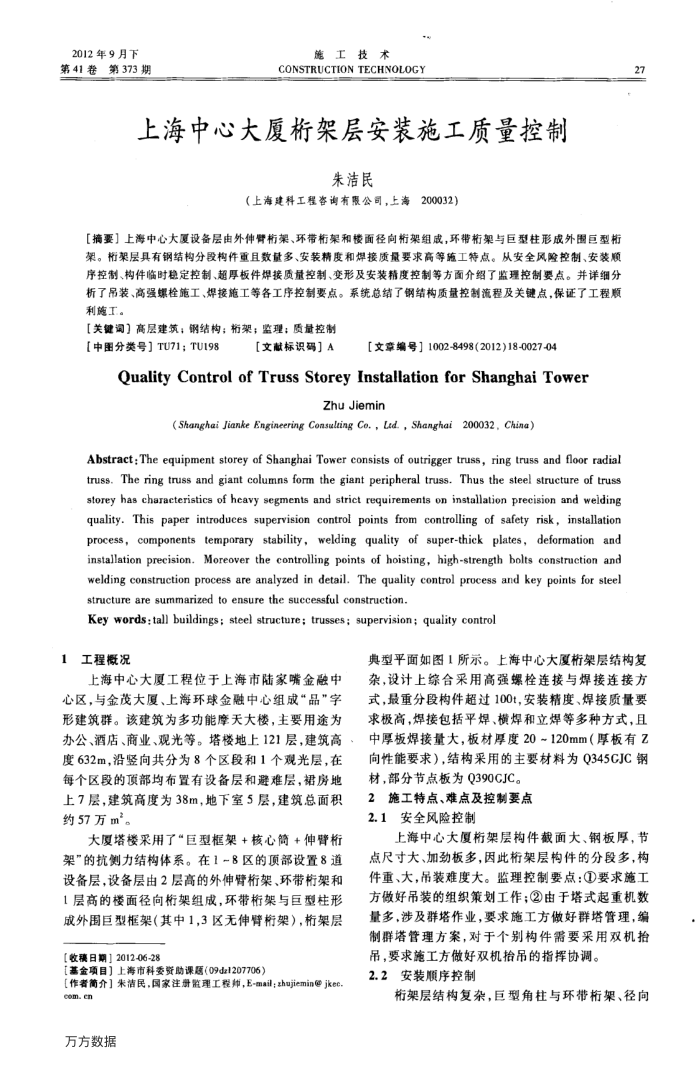

2012年9月下第41卷第373期
施工技术
CONSTRUCTIONTECHNOLOGY
上海中心大厦桁架层安装施工质量控制
朱洁民
200032)
（上海建科工程咨询有限公司，上海
【摘要】上海中心大厦设备层由外伸臀桁架、环带桁架和楼面径向桁架组成，环带架与巨型柱形成外围巨型桁架。桁架层具有钢结构分段构件重且数量多、安装精度和焊接质量要求高等施工特点。从安全风险控制、安装顺序控制、构件临时稳定控制、超厚板件焊接质量控制、变形及安装精度控制等方面介绍了监理控制要点。并详细分析了吊装、高强螺栓施工、焊接施工等各工序控制要点。系统总结了钢结构质量控制流程及关键点，保证了工程顺利施工。
【关键调】高层建筑；钢结构；桁架；监理；质量控制
【中图分类号】TU71；TU198
【文献标识码］A
【文章编号】1002-8498(2012)18-0027-04
QualityControlofTrussStoreyInstallationforShanghaiTower
Zhu Jiemin
(Shanghai Jianke Engineering Consuling Co., Lad., Shanghai 200032, China)
Abstract: The equipment storey of Shanghai Tower consists of outrigger truss, ring truss and floor radial truss. The ring truss and giant columns form the giant peripheral truss. Thus the steel structure of truss storey has characteristics of hecavy segments and strict requirements on installation precision and weiding quality.This paper introduces supervision control points from controlling of safety risk, instllation process, components temporary stability, welding quality of super-thick plates, deformation and installation precision. Moreover the controlling points of hoisting, high-strength bolts construction and welding construction process are analyzed in detail. The quality control process and key points for steel structure are summarized to ensure the successful construction.
Key words:tall buildings; steel structure; trusses; supervision; quality control
1工程概况
上海中心大厦工程位于上海市陆家嘴金融中心区，与金茂大厦、上海环球金融中心组成“品”字形建筑群。该建筑为多功能摩天大楼，主要用途为办公、酒店、商业、观光等。塔楼地上121层，建筑高度632m，沿竖向共分为8个区段和1个观光层，在每个区段的项部均布置有设备层和避难层，裙房地上7层，建筑高度为38m，地下室5层，建筑总面积约57万m。
大厦塔楼采用了“巨型框架+核心筒+伸臂桁架”的抗侧力结构体系。在18区的项部设置8道设备层，设备层由2层高的外伸督析架、环带桁架和 1层高的楼面径向桁架组成，环带桁架与巨型柱形成外围巨型框架（其中1，3区无伸臂桁架），桁架层
[收稿日期】2012-06-28
【基金项目】上海市科委资助课题（09d21207706）
[作者简介】未洁民，国家注册监理工程师，E-mail；zhujiemin@ jkec. com. en
万方数据
27
典型平面如图1所示。上海中心大厦桁架层结构复杂，设计上综合采用高强螺栓连接与焊接连接方式，最重分段构件超过100t，安装精度、焊接质量要求极高，焊接包括平焊、横焊和立焊等多种方式，且中厚板焊接量大，板材厚度20~120mm（厚板有Z 向性能要求），结构采用的主要材料为Q345CJC钢
材，部分节点板为Q390CJC。 2施工特点、难点及控制要点 2.1安全风险控制
上海中心大厦桁架层构件截面大、钢板厚，节点尺寸大、加劲板多，因此桁架层构件的分段多，构件重、大，吊装难度大。监理控制要点：①要求施工方做好吊装的组织策划工作；②由于塔式起重机数量多，涉及群塔作业，要求施工方做好群塔管理，编制群塔管理方案，对于个别构件需要采用双机抬
吊，要求施工方做好双机拾吊的指挥协调。 2.2安装顺序控制
桁架层结构复杂，巨型角柱与环带桁架、径向
