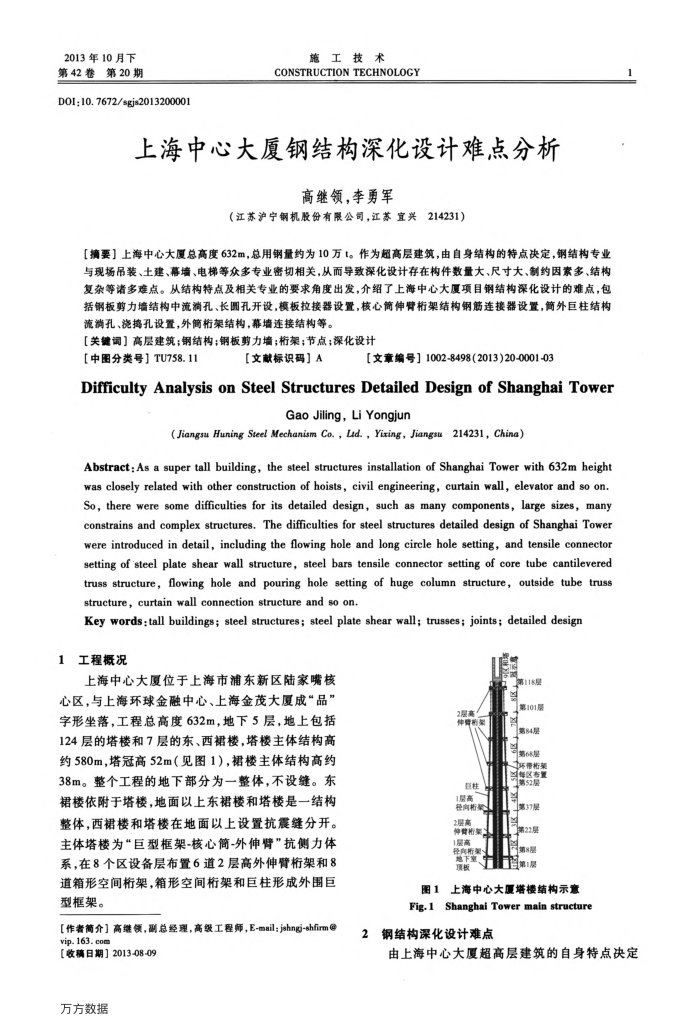

2013年10月下第42卷
第20期
D01;10. 7672/sgjs2013200001
施工技术
CONSTRUCTIONTECHNOLOGY
上海中心大厦钢结构深化设计难点分析
高继领，李勇军
（江苏沪宁钢机股份有限公司，江苏宜兴214231）
[摘要】上海中心大厦总高度632m，总用钢量约为10万t。作为超高层建筑，由自身结构的特点决定，钢结构专业与现场吊装、土建、幕墙、电梯等众多专业密切相关，从而导致深化设计存在构件数量大、尺寸大、制约因素多、结构复杂等诸多难点。从结构特点及相关专业的要求角度出发，介绍了上海中心大厦项目钢结构深化设计的难点，包括钢板剪力墙结构中流消孔、长圆孔开设，模板拉接器设置，核心筒伸臂桁架结构钢筋连接器设置，筒外巨柱结构流消孔、浇势孔设置，外简桁架结构，幕墙连接结构等。
【关键调】高层建筑；钢结构；钢板剪力墙；桁架；节点；深化设计
[中图分类号】TU758.11
【文献标识码】A
【文章编号】1002-8498(2013)20-0001-03
DifficultyAnalysisonSteelStructuresDetailedDesignofShanghaiTower
Gao Jiling,Li Yongjun
(Jiangsu Huning Steel Mechanism Co.,Ld.,Yixing,Jiangsu214231,China)
Abstract: As a super tall building, the steel structures installation of Shanghai Tower with 632m height was closely related with other construction of hoists, civil engineering, curtain wall, elevator and so on. So, there were some difficulties for its detailed design, such as many components, large sizes, many constrains and complex structures. The difficulties for steel structures detailed design of Shanghai Tower were introduced in detail, including the flowing hole and long circle hole setting, and tensile connector setting of'steel plate shear wall structure, steel bars tensile connector setting of core tube cantilevered truss structure, flowing hole and pouring hole setting of huge column structure, outside tube truss structure, curtain wall connection structure and so on.
Key words: tall buildings; steel structures; steel plate shear wall; trusses; joints; detailed design
工程概况 1
上海中心大厦位于上海市浦东新区陆家嘴核心区，与上海环球金融中心、上海金茂大厦成“品” 字形坐落，工程总高度632m，地下5层，地上包括 124层的塔楼和7层的东、西裙楼，塔楼主体结构高约580m，塔冠高52m（见图1），裙楼主体结构高约 38m。整个工程的地下部分为一整体，不设缝。东裙楼依附于塔楼，地面以上东裙楼和塔楼是一结构整体，西裙楼和塔楼在地面以上设置抗震缝分开。主体塔楼为“巨型框架-核心筒-外伸臂”抗侧力体系，在8个区设备层布置6道2层高外伸臂桁架和8 道箱形空间桁架，箱形空间桁架和巨柱形成外围巨型框架。
【作者简介】高继领，副总经理，高级工程师，E-mail：jshngi-shfirm@ vip.163.com
【收稿日期】2013-08-09 万方数据
2层高仲每的架巨桂 1层高径向指果 2层高钟相架
a
第118层第101层第84层 6 好带拓果梁镇区布置第52层
第37层第22层第8
程第1层
上海中心大厦塔楼结构示意
图1 Fig.1
Shanghai Towermain structure
2
钢结构深化设计难点
1
由上海中心大厦超高层建筑的自身特点决定
