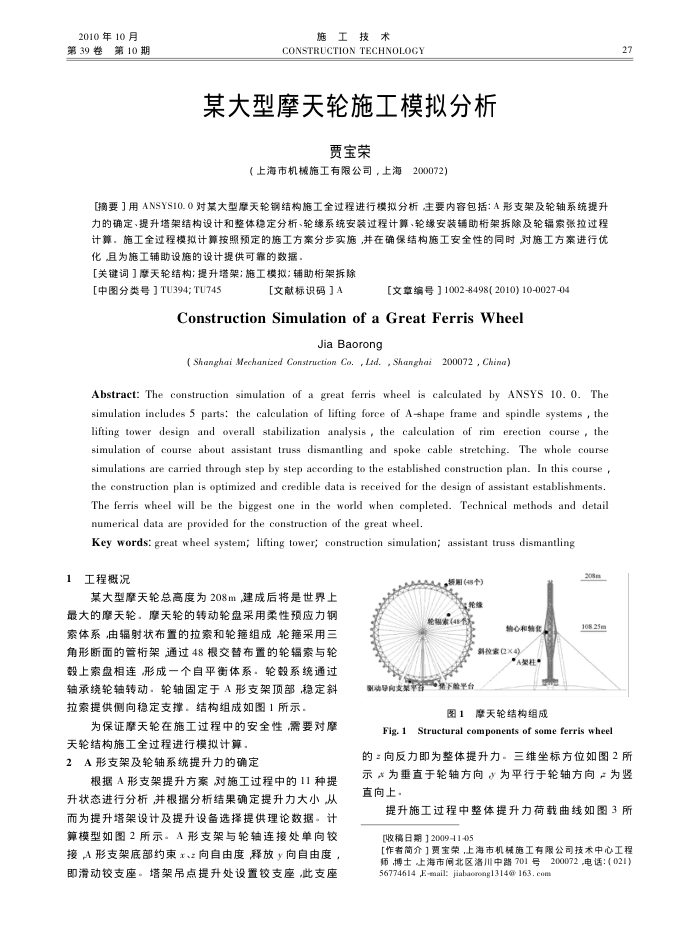

2010年10月第39卷
第10期
施工技术
CONSTRUCTION TECHNOLOGY
某大型摩天轮施工模拟分析
贾宝荣
（上海市机械施工有限公司，上海200072）
[摘要］用ANSYS10.0对某大型摩天轮钢结构施工全过程进行模拟分析主要内容包括：A形支架及轮轴系统提升力的确定、提升塔架结构设计和整体稳定分析、轮缝系统安装过程计算、轮缘安装辅助桁架拆除及轮辐案张拉过程计算，施工全过程模拟计算按照预定的施工方案分步实施，并在确保结构施工安全性的同时对施工方案进行优化且为施工辅助设施的设计提供可靠的数据，
关键词】摩天轮结构：提升塔架：施工模拟；辅助桁架拆除
[中图分类号】TU394;TU745
[文献标识码】A
[文章编号1002-8498(2010)10-0027-04
ConstructionSimulationofaGreatFerrisWheel
Jia Baorong
( Shanghai Mechanized Construction Co. , Lid. , Shanghai 200072 , Chine)
Abstract: The construction simulation of a great ferris wheel is calculated by ANSYS 10. 0. The simulation includes 5 parts: the calculation of lifting force of A-shape frame and spindle systems , the lifting tower design and overall stabilization analysis , the calculation of rim erection course , the simulation of course about assistant truss dismantling and spoke cable stretching- The whole course simulations are carried through step by step according to the established construction plan. In this course , the construction plan is optimized and credible data is received for the design of assistant establishments. The ferris wheel will be the biggest one in the world when completed. Technical methods and detail numerical data are provided for the construction of the great wheel.
Key words: great wheel system; lifting tower; construction simulation; assistant truss dismantling
1工程概况
某大型摩天轮总高度为208m建成后将是世界上最大的摩天轮。摩天轮的转动轮盘采用柔性预应力钢索体系由辐射状布置的拉索和轮箍组成轮箍采用三角形断面的管桁架通过48根交替布置的轮辐索与轮毂上索盘相连形成一个自平衡体系，轮毂系统通过轴承绕轮轴转动：轮轴固定于A形支架顶部稳定斜拉索提供侧向稳定支撑。结构组成如图1所示。
为保证摩天轮在施工过程中的安全性需要对摩
天轮结构施工全过程进行模拟计算。 2A形支架及轮轴系统提升力的确定
根据A形支架提升方案对施工过程中的11种提升状态进行分析并根据分析结果确定提升力大小从而为提升塔架设计及提升设备选择提供理论数据。计算模型如图2所示。A形支架与轮轴连接处单向铰接A形支架底部约束、z向自由度释放向自由度即清滑动铰支座。塔架吊点提升处设置铰支座此支座
新动导向支集平
期（48个）
轮带索（4h
轴心和输食
斜控索(2X4)
"A架柱
无下验里台
图1障天轮结构组成
508 108.25m
Fig. 1Structural components of some ferris wheel
27
的=向反力即为整体提升力。三维坐标方位如图2所示为垂直于轮轴方向为平行于轮轴方向产为竖直向上
提升施工过程中整体提升力荷载曲线如图3所[收稿日期]2009-11-05
[作者简介】贾宝荣，上海市机械施工有限公司技术中心工程
200072电话：(021)
师博士上海市闸北区洛川中路701号 56774614 ,E-mail: jiabaorong1314@ 163. con
