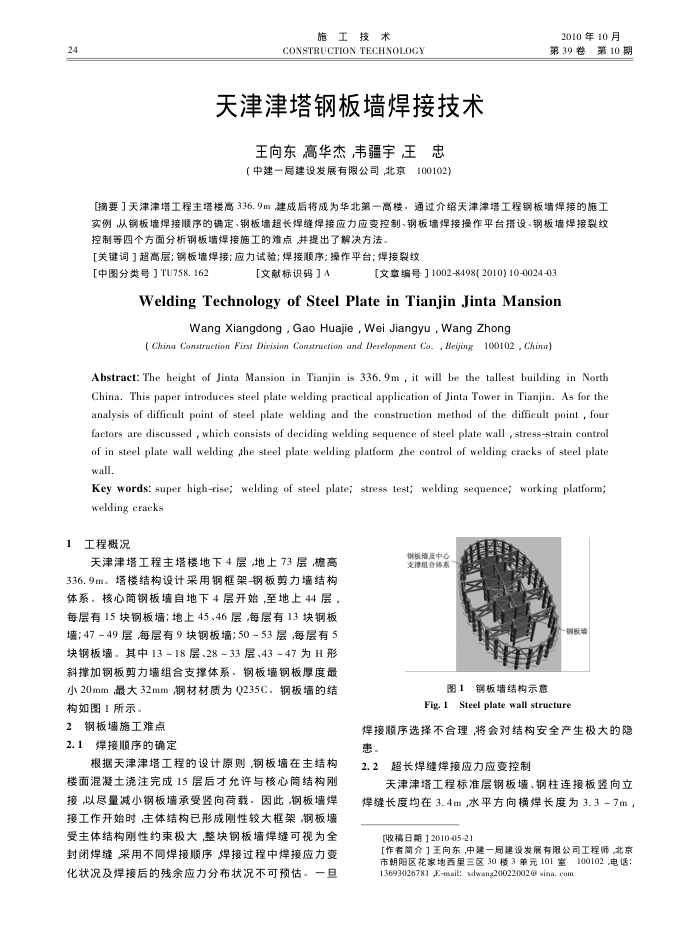

施工技术
CONSTRUCTION TECHNOLOGY
天津津塔钢板墙焊接技术
王向东高华杰韦疆宇王忠（中建一局建设发展有限公司北京100102)
2010年10月第39卷第10期
摘要]天津津塔工程主塔楼高336.9m建成后将成为华北第一高楼，通过介绍天津津塔工程钢板靖焊接的施工实例从钢板墙焊接顺序的确定、钢板墙超长焊缝焊接应力应变控制、钢板墙焊接操作平台搭设、钢板墙焊接裂纹控制等四个方面分析钢板墙焊接施工的难点并提出了解决方法。
【关键词】超高层：钢板墙焊接；应力试验：焊接顺序；操作平台；焊接裂纹
[中图分类号】TU758.162
[文献标识码】A
[文章编号］1002-8498(2010)10-0024-03
WeldingTechnologyofSteelPlateinTianjinJintaMansion
Wang Xiangdong ,Gao Huajie ,Wei Jiangyu ,Wang Zhong
( China Construction First Dirision Construction and Dezelopment Co. , Bejing100102 , China)
Abstract: The height of Jinta Mansion in Tianjin is 336. 9m , it will be the tallest building in North China. This paper introduces steel plate welding practical application of Jinta Tower in Tianjin. As for the analysis of difficult point of steel plate welding and the construction method of the difficult point , four factors are discussed , which consists of deciding welding sequence of steel plate wall , stress-strain control of in steel plate wall welding the steel plate welding platform the control of welding cracks of steel plate wall.
oe oaanasasa ssd s o sasso welding cracks
1工程概况
天津津塔工程主塔楼地下4层，地上73层，檐高 336.9m。塔楼结构设计采用钢框架-钢板剪力墙结构体系。核心筒钢板墙自地下4层开始，至地上44层，每层有15块钢板墙；地上45、46层，每层有13块钢板墙：47~49层每层有9块钢板墙；50-53层，每层有5 块钢板墙。其中13~18层、28~33层、43~47为H形斜撑加钢板剪力墙组合支撑体系·钢板墙钢板厚度最小20mm最大32mm铜材材质为Q235C。钢板墙的结构如图1所示。
2钢板墙施工难点 2.1焊接顺序的确定
根据天津津塔工程的设计原则钢板墙在主结构楼面混凝土浇注完成15层后才允许与核心筒结构刚接以尽量减小钢板墙承受竖向荷载·因此，钢板墙焊接工作开始时主体结构已形成刚性较大框架钢板墙受主体结构刚性约束极大整块钢板墙焊缝可视为全封闭焊缝采用不同焊接顺序焊接过程中焊接应力变化状况及焊接后的残余应力分布状况不可预估。一旦
钢板增及中心文撑组合体系
钢数细
图1钢板墙结构示意
Fig. 1 Steel plate wall structure
焊接顺序选择不合理，将会对结构安全产生极大的隐患。
2.2超长焊缝焊接应力应变控制
天津津塔工程标准层钢板墙、钢柱连接板竖向立焊缝长度均在3.4m，水平方向横焊长度为3.3~7m，
[收稿日期】2010-05-21
[作者简介］王向东，中建一局建设发展有限公司工程师，北京
201001
市朝阳区花家地西里三区30楼3单元101室 13693026781 ,E-mail: xdwang20022002@ sina. con
