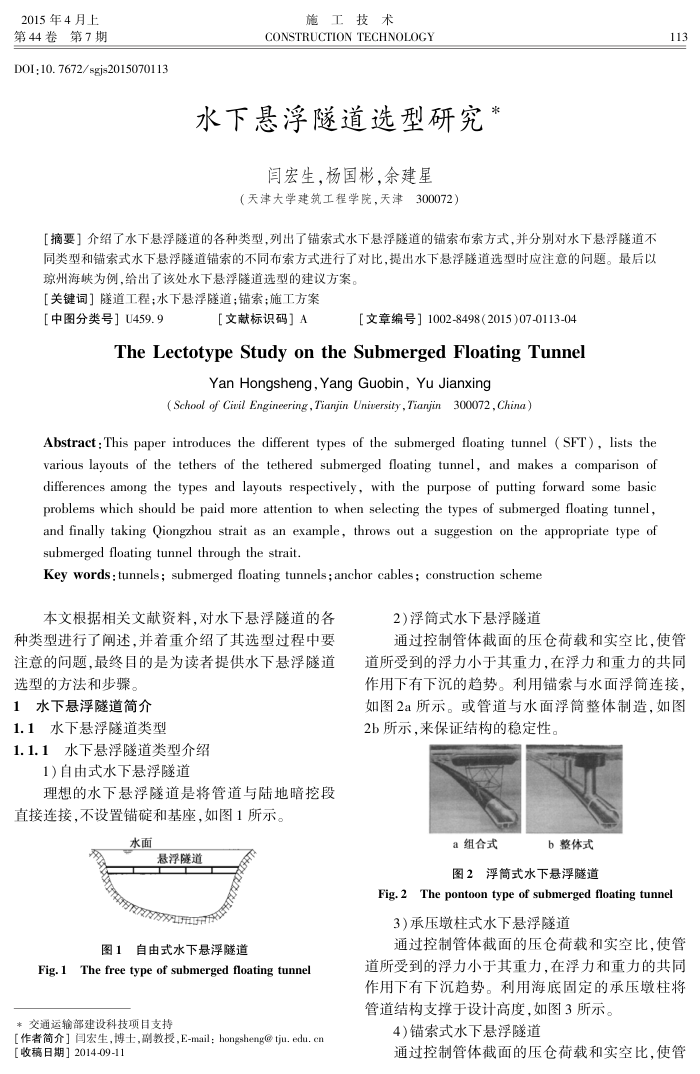

2015年4月上第44卷第7期
DOI:10. 7672/sgjs2015070113
施工技术
CONSTRUCTION TECHNOLOGY
水下悬浮隧道选型研究
闻宏生，杨国彬，余建星
（天津大学建筑工程学院，天津300072）
【摘要】介绍了水下悬浮隧道的各种类型,列出了锚索式水下悬浮隧道的锚索布索方式,并分别对水下悬浮隧道不同类型和锚索式水下悬浮隧道锚索的不同布索方式进行了对比，提出水下悬浮隧道选型时应注意的间题。最后以
琼州海峡为例，给出了该处水下悬浮隧道选型的建议方案。「关键词1隧道工程：水下悬浮隧道；铺索：施工方案
【中图分类号］U459.9
【文献标识码］A
[文章编号】1002-8498(2015)07-0113-04
The Lectotype Study on the Submerged Floating Tunnel
Yan Hongsheng,Yang Guobin,Yu Jianxing
( School of Civil Engineering, Tianjin University, 7ianjin 300072, China)
aa various layouts of the tethers of the tethered submerged floating tunnel, and makes a comparison of differences among the types and layouts respectively, with the purpose of putting forward some basic problems which should be paid more attention to when selecting the types of submerged floating tunnel, and finally taking Qiongzhou strait as an example, throws out a suggestion on the appropriate type of submerged floating tunnel through the strait.
Key words:tunnels; submerged floating tunnels; anchor cables; construction scheme
本文根据相关文献资料，对水下悬浮隧道的各种类型进行了阐述，并着重介绍了其选型过程中要注意的间题，最终目的是为读者提供水下悬浮隧道
选型的方法和步骤。 1水下悬浮隧道简介 1.1水下悬浮隧道类型
1.1.1水下悬浮隧道类型介绍
1）自由式水下悬浮隧道
理想的水下悬浮隧道是将管道与陆地暗挖段直接连接，不设置锚锭和基座，如图1所示。
水面
悬浮隧道
图1自由式水下悬浮隧道
Fig.1 The free type of submerged floating tunnel*交通运输部建设科技项目支持
[作者简介］间宏生，博士，副教授，E-mail：hongsheng@tju.edu.cn【收稿日期］2014-09-11
2)浮筒式水下悬浮隧道
113
通过控制管体截面的压仓荷载和实空比，使管道所受到的浮力小于其重力，在浮力和重力的共同作用下有下沉的趋势。利用锚索与水面浮筒连接，如图2a所示。或管道与水面浮筒整体制造，如图 2b所示，来保证结构的稳定性。
a组合式
b整体式
图2浮筒式水下悬浮隧道
Fig.2The pontoon type of submerged floating tunnel 3)承压墩柱式水下悬浮隧道
通过控制管体截面的压仓荷载和实空比，使管道所受到的浮力小于其重力，在浮力和重力的共同作用下有下沉趋势。利用海底固定的承压墩柱将管道结构支撑于设计高度，如图3所示。
4）锚索式水下悬浮隧道
通过控制管体截面的压仓荷载和实空比，使管
