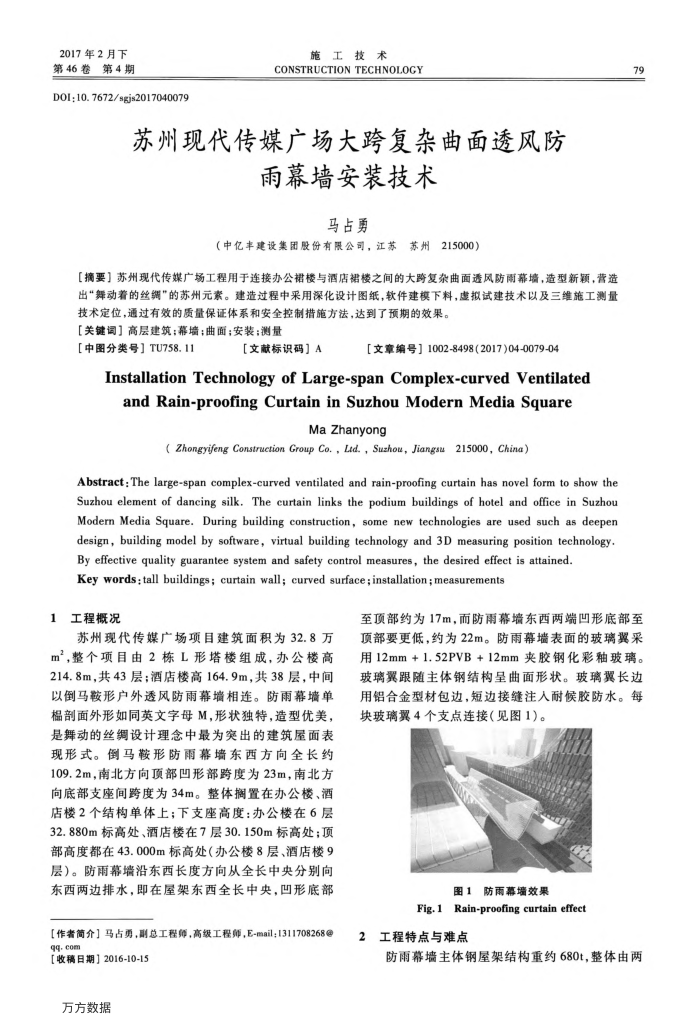

2017年2月下第46卷第4期
D01:10.7672/sgjs2017040079
施工技术
CONSTRUCTION TECHNOLOGY
苏州现代传媒广场大跨复杂曲面透风防
雨幕墙安装技术
马占勇
（中亿丰建设集团股份有限公司，江苏苏州215000）
【摘要】苏州现代传媒广场工程用于连接办公裙楼与酒店裙楼之间的大跨复杂曲面透风防雨幕墙，造型新颖，营造出“舞动着的丝绸"的苏州元素。建造过程中采用深化设计图纸，软件建模下料，虚拟试建技术以及三维施工测量
技术定位，通过有效的质量保证体系和安全控制措施方法，达到了预期的效果。【关键词】高层建筑；幕墙；曲面；安装；测量
[中图分类号】TU758.11
【文献标识码】A
[文章编号】1002-8498(2017)04-0079-04
InstallationTechnologyofLarge-spanComplex-curvedVentilated andRain-proofingCurtaininSuzhouModernMediaSquare
Ma Zhanyong
( Zhongyifeng Construction Group Co., Lid., Suzhou, Jiangsu 215000, China)
Abstract: The large-span complex-curved ventilated and rain-proofing curtain has novel form to show the Suzhou element of dancing silk. The curtain links the podium buildings of hotel and office in Suzhou Modern Media Square. During building construction, some new technologies are used such as deepen design, building model by software, virtual building technology and 3D measuring position technology
By effective quality guarantee system and safety control measures, the desired effect is attained. Key words;tall buildings; curtain wall; curved surface;installation;measurements
1工程概况
苏州现代传媒广场项目建筑面积为32.8万 m，整个项目由2栋L形塔楼组成，办公楼高 214.8m，共43层；酒店楼高164.9m，共38层，中间以倒马鞍形户外透风防雨幕墙相连。防雨幕墙单榻剖面外形如同英文字母M，形状独特，造型优美，是舞动的丝绸设计理念中最为突出的建筑屋面表现形式。倒马鞍形防雨幕墙东西方向全长约 109.2m，南北方向顶部凹形部跨度为23m，南北方向底部支座间跨度为34m。整体搁置在办公楼、酒店楼2个结构单体上；下支座高度：办公楼在6层 32.880m标高处、酒店楼在7层30.150m标高处；顶部高度都在43.000m标高处（办公楼8层、酒店楼9 层）。防雨幕墙沿东西长度方向从全长中央分别向东西两边排水，即在屋架东西全长中央，凹形底部
[作者简介】马占勇，副总工程师，高级工程师，E-mail；1311708268@ qq.eom
【收稿日期】2016-10-15 万方数据
79
至顶部约为17m，而防雨幕墙东西两端凹形底部至顶部要更低，约为22m。防雨幕墙表面的玻璃翼采用12mm+1.52PVB+12mm夹胶钢化彩釉玻璃。玻璃翼跟随主体钢结构呈曲面形状。玻璃翼长边用铝合金型材包边，短边接缝注人耐候胶防水。每块玻璃翼4个支点连接（见图1)。
图1防雨幕墙效果
Fig.1
Rain-proofing curtain effect
工程特点与难点 2
防雨幕墙主体钢屋架结构重约680t，整体由两
