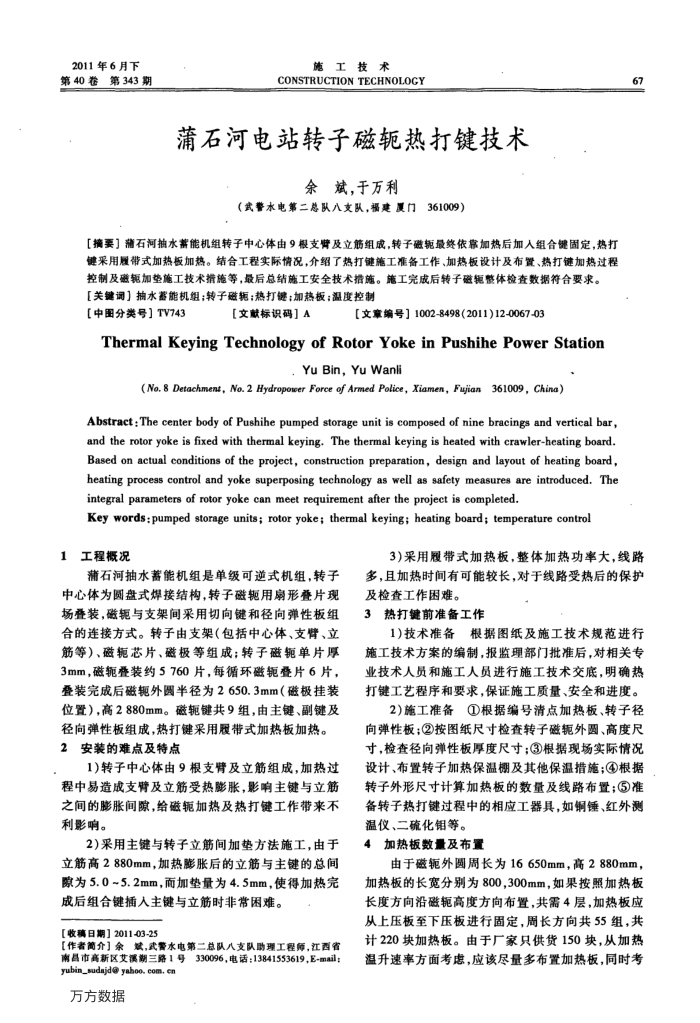

蒲石河电站转子磁轭热打键技术
余斌，于万利
（武警水电第二总队八文队，福建厦门361009）
【摘要］蒲石河抽水需能机组转子中心体由9根支臂及立筋组成，转子磁轭最终依靠加热后加人组合键固定，热打键采用履带式加热板加热。结合工程实际情况，介绍了热打键施工准备工作、加热板设计及布置、热打键加热过程控制及磁轭加垫施工技术措施等，最后总结施工安全技术措施。施工完成后转子磁辑整体检查数据符合要求。【关键调】抽水器能机组；转子磁据：热打键；加热板；温度控制
【中图分类号】TV743
【文献标识码】A
【文章编号】1002-8498(2011)12-0067-03
Thermal KeyingTechnologyofRotorYokeinPushihePowerStation
.YuBin,YuWanli
(No.8 Detachment, No.2 Hydropower Force of Armed Police, Xiamen, Fujian361009, China)
Abstract : The center body of Pushihe pumped storage unit is composed of nine bracings and vertical bar, and the rotor yoke is fixed with thermal keying. The thermal keying is heated with crawler-heating board. Based on actual conditions of the project, construction preparation, design and layout of heating board, heating process control and yoke superposing technology as well as safety measures are introduced. The integral parameters of rotor yoke can meet requirement after the project is completed.
Key words:pumped storage units; rotor yoke; thermal keying; heating board; temperature control
1工程概况
蒲石河抽水蓄能机组是单级可逆式机组，转子中心体为圆盘式焊接结构，转子磁轭用扇形叠片现场叠装，磁轭与支架间采用切向键和径向弹性板组合的连接方式。转子由支架（包括中心体、支臂、立筋等）、磁轭芯片、磁极等组成：转子磁轭单片厚 3mm，磁轭叠装约5760片，每循环磁轭叠片6片，叠装完成后磁轭外圆半径为2650.3mm（磁极挂装位置），高2880mm。磁轭键共9组，由主键、副键及径向弹性板组成，热打键采用履带式加热板加热。 2安装的难点及特点
1)转子中心体由9根支臂及立筋组成，加热过程中易造成支臂及立筋受热膨胀，影响主键与立筋之间的膨胀间隙，给磁轭加热及热打键工作带来不利影响。
2)采用主键与转子立筋间加垫方法施工，由于立筋高2880mm，加热胀后的立筋与主键的总间隙为5.0~5.2mm，而加垫量为4.5mm，使得加热完
成后组合键插入主键与立筋时非常困难。【收璃日期】2011-03-25
【作者简介】余斌，武警水电第二总队八支队助理工程师，江西省南昌市高新区艾溪潮三路1号330096，电话：13841553619，E-mail：
yubin_sudajd@ yahoo.com,cn 万方数据
67
3)采用履带式加热板，整体加热功率大，线路多，且加热时间有可能较长，对于线路受热后的保护及检查工作困难。
3热打键前准备工作
1)技术准备根据图纸及施工技术规范进行施工技术方案的编制，报监理部门批准后，对相关专业技术人员和施工人员进行施工技术交底，明确热打键工艺程序和要求，保证施工质量、安全和进度。
2)施工准备①根据编号清点加热板、转子径向弹性板；②按图纸尺寸检查转子磁轭外圆、高度尺寸，检查径向弹性板厚度尺寸：③根据现场实际情况设计、布置转子加热保温棚及其他保温措施；④根据转子外形尺寸计算加热板的数量及线路布置：③准备转子热打键过程中的相应工器具，如铜锤、红外测温仪、二硫化钼等。
4加热板数量及布置
由于磁轭外圆周长为16650mm，高2880mm，加热板的长宽分别为800，300mm，如果按照加热板长度方向沿磁轭高度方向布置，共需4层，加热板应从上压板至下压板进行固定，周长方向共55组，共计220块加热板。由于厂家只供货150块，从加热温升速率方面考虑，应该尽量多布置加热板，同时考
