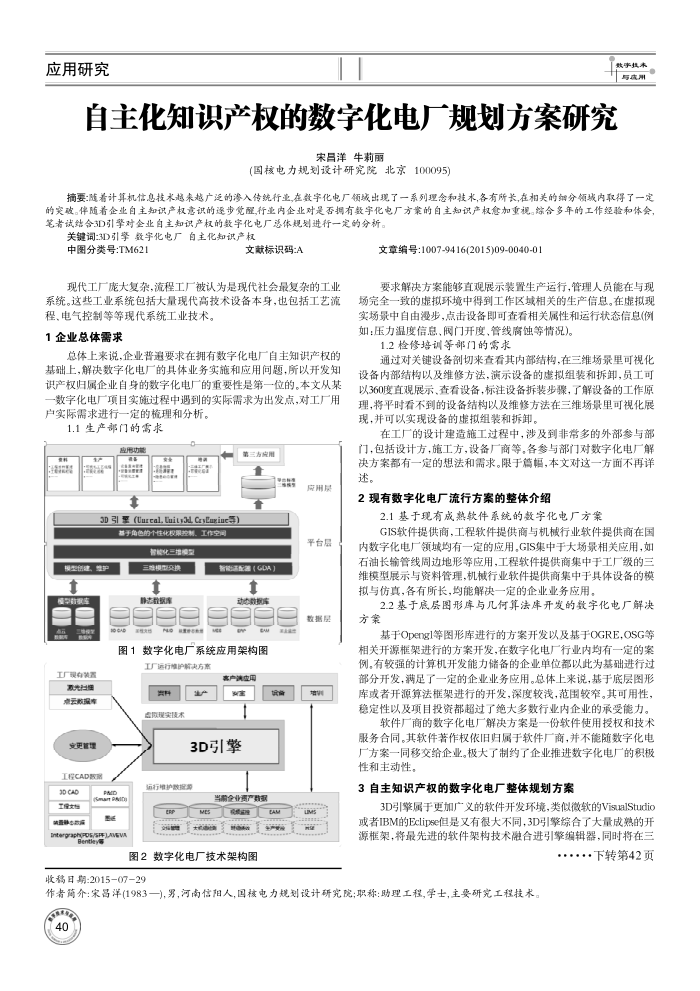

自主化知识产权的数字化电厂规划方案研究
宋昌洋牛莉丽
(国核电力规划设计研究院北京100095)
摘要随着计算机信息技水起来越广泛的渗入传统行业,在数字化电厂领域出现了一系列理念和技水，各有所长在相关的期分领或内取得了一定的突破。伴随着企业白主知识产权意识的逐步梵醒,行董内企业对是否揭有数字化电厂方案的白主知识产权愈加重视。综合多年的工作经验和体会，笔者试结合3D引擎对金业自主知识产权的数字化电厂总体规划进行一定的分析。
关键词:3D引擎数宇化电厂自主化知识产权
中图分类号：TM621
文献标识码:A
现代工厂庞大复杂，流程工厂被认为是现代社会最复杂的工业系统。这些工业系统包括大量现代高技术设备本身，也包括工艺流
程、电气控制等等现代系统工业技术。 1企业总体需求
总体上来说，企业普遇要求在拥有数字化电厂自主知识产权的基础上，解决数字化电厂的具体业务实施和应用问题，所以开发知识产权归属企业自身的数字化电厂的重要性是第一位的。本文从某一数字化电厂项目实施过程中遇到的实际需求为出发点，对工厂用户实际需求进行一定的梳理和分析。
1.1生产部门的需求
应用功能 +
第三方用
s
3D 引 黑 (Uureal, Euits3d, CrsEugiuc等)
基于角色的个性化权累控制、工作空调
智施北三增演型
模型创建、维护
t 工厂限装置激先性点云联据率
安更暂理 L程CADBR
3D-CA0 工星文性
三能模型换
t 静志股报
智能运配器(GDA)
t 动微摄车
图1数字化电厂系统应用架构图
工厂远行维护航决方票
高产演皮用宝
虚联实胰术
3D引擎
品行护数投票
ERP
美量界心临
se
当前企业责产数据
EAM
e
图2数字化电厂技术架构图
收稿日期：20150729
应用层平台层
数据层 ve
文章编号:1007-9416(2015)09-0040-0)
要求解决方案能够直观展示装置生产运行，管理人员能在与现场完全一致的虚拟环境中得到工作区域相关的生产信息。在虚拟现实场录中自由漫步，点击设备即可查看相关属性和运行状态信息(例如：压力温度信息，阀门开度、管线离蚀等情况)。
1,2检修培训等部门的需求
通过对关键设备剖切来查看其内部结构，在三维场录里可视化设备内部结构以及维修方法，演示设备的虚拟组装和拆卸，员工可以360度直观展示、查看设备，标注设备拆装步骤，了解设备的工作原理，将平时看不到的设备结构以及维修方法在三维场量里可视化展现，并可以实现设备的拟组装和拆卸，
在工厂的设计建造施工过程中，涉及到非常多的外部参与部门，包括设计方，施工方，设备厂商等，各参与部门对数字化电厂解决方案都有一定的想法和需求。限于篇幅，本文对这一方面不再详述。
2现有数字化电厂流行方案的整体介绍
2.1基于现有成熟软件系统的数字化电厂方案
GIS软件提供商，工程软件提供商与机械行业软件提供商在国内数字化电厂领域均有一定的应用，GIS集中于大场录相关应用，如石油长输管线周边地形等应用，工程软件提供商集中于工厂级的三维模型展示与资料管理，机械行业软件提供商集中于具体设备的模拟与仿真，各有所长，均能解决一定的企业业务应用。
2.2基于底层图形库与几何算法库开发的数宇化电厂解决方案
基于Opengl等图形库进行的方案开发以及基于OGRE,OSG等相关开源椎架进行的方案开发，在数字化电厂行业内均有一定的案例。有较强的计算机开发能力储备的企业单位都以此为基础进行过部分开发，满足了一定的企业业务应用。总体上来说，基于底层图形库或者开源算法框架进行的开发，深度较浅，范围较窄。其可用性，稳定性以及项目投资都超过了绝大多数行业内企业的承受能力。
软件厂商的数字化电厂解决方案是一份软件使用授权和技术服务合同。其软件著作权依旧归属于软件厂商，并不能随数字化电厂方案一同移交给企业。极大了制约了企业推进数字化电厂的积极性和主动性。
3自主知识产权的数字化电厂整体规划方案
3D引擎属于更加广义的软件开发环境，类似微软的VisualStudio 或者IBM的Eclipse但是又有很大不同，3D引擎综合了大量成熟的开源框架，将最先进的软件架构技术融合进引擎编辑器，同时将在三
..··下转第42页
作者篇介：宋昌洋(1983一),，男，河南信阳人,国核电力规划设计研究院；职称：助理工程,学士,主要研究工程技术。
