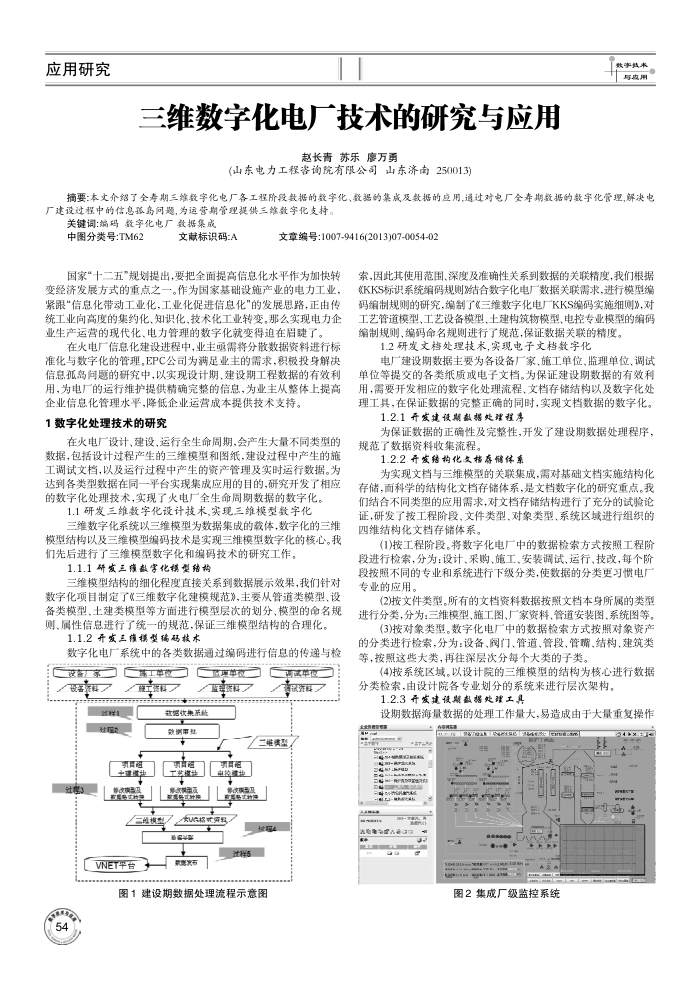

应用研究
三维数字化电厂技术的研究与应用
赵长青苏乐廖万勇
(山东电力工程咨询院有限公司山东济南250013)
摘要：本文介绍了全寿期三维数字化电厂各工程阶段数据的数字化、数据的集成及数据的应用，通过对电厂全寿期数据的数宇化管理，解决电厂建设过程中的信息张岛问题，为运营期管理提供三维数字化支持。
关键调：编码数字化电厂数据集成
中图分类号：TM62
文献标识码:A
文章编号：1007-9416(2013)07-0054-02
国家“十二五"规划提出，要把全面提高信息化水平作为如快转变经济发展方式的重点之一。作为国家基础设施产业的电力工业，紧跟“信息化带动工业化，工业化促进信息化的发展思路，正由传统工业向高度的集约化、知识化，技术化工业转变，那么实现电力企业生产运营的现代化、电力管理的数字化就变得迫在眉睫了
在火电厂信息化建设进程中，业主呕需将分散数据资料进行标准化与数字化的管理。EPC公司为满足业主的需求，积极投身解决信息孤岛问题的研究中，以实现设计期、建设期工程数据的有效利用，为电厂的运行维护提供精确完整的信息，为业主从整体上提高
企业信息化管理水平，降低企业运营成本提供技术支持。 1数字化处理技术的研究
在火电厂设计，建设，运行全生命周期，会产生大量不同类型的数据，包括设计过程产生的三维模型和图纸，建设过程中产生的施工调试文档，以及运行过程中产生的资产管理及实时运行数据。为达到各类型数据在同一平台实现集成应用的目的，研究开发了相应的数字化处理技术，实现了火电厂全生命周期数据的数字化。
1.1研发三维数字化设计技术,实现三维模型数宇化
三维数字化系统以三维模型为数据集成的载体，数字化的三维模型结构以及三维模型编码技术是实现三维模型数字化的核心。我们先后进行了三维模型数字化和编码技术的研究工作。
1.1.1研发三维数字化模型结构
三维模型结构的细化程度直接关系到数据展示效果，我们针对数字化项目制定了《三维数字化建模规范》，主要从管道类模型、设备类模型、土建类模型等方面进行模型层次的划分、模型的命名规则、属性信息进行了统一的规范，保证三维模型结构的合理化。
1.1.2开发三瘦模型隔码技术
数字化电厂系统中的各类数据通过编码进行信息的传递与检
政广家设资科
陈工单放蓝工资科
466666565
群
+ 乳品土建道法
过理3
参改模型及
监理单效之
社据收集系航数遇审批
再试单位性
广三维属型
勇自面
工艺模性常总模型及联美
电热量垫
参改模与及 E热理
三性模型U格式算乳
授理4
这祥5
VNET平
欢器火市
图1建设期数据处理流程示意图
索，因此其使用范围、深度及准确性关系到数据的关联精度，我们根据《KKS标识系统编码规则结合数字化电厂数据关联需求，进行模型编码编制规则的研究，编制了《三维数字化电厂KKS编码实施细则》，对工艺管道模型、工艺设各模型、土建构筑物模型、电控专业模型的编码编制规则、编码命名规则进行了规范，保证数据关联的精度，
1.2研发文格处理技术，实现电子文档数字化
电厂建设期数据主要为各设备厂家、施工单位、监理单位、调试单位等提交的各类纸质或电子文档。为保证建设期数据的有效利用，需要开发相应的数字化处理流程、文档存储结构以及数字化处理工具，在保证数据的完整正确的同时，实现文档数据的数字化。
1.2.1开发建使期数据处理程序
为保证数据的正确性及完整性，开发了建设期数据处理程序，规范了数据资料收集流程。
1.2.2开发结构化文接感储体系
为实现文档与三维模型的关联集成，需对基础文档实施结构化存储，面科学的结构化文档存储体系，是文档数字化的研究重点。我们结合不同类型的应用需求，对文挡存储结构进行了充分的试验论证，研发了按工程阶段，文件类型、对象类型、系统区域进行组织的四维结构化文档存储体系。
(1)按工程阶段。将数字化电厂中的数据检索方式按照工程阶段进行检索，分为：设计、采购、施工、安装调试，运行、技改，每个阶段按照不同的专业和系统进行下级分类，使数据的分类更习惯电厂专业的应用。
(2)按文件类型。所有的文档资料数据按照文档本身所属的类型进行分类，分为：三维模型、施工图、厂家资料、管道安装图、系统图等。
(3)按对象类型数字化电厂中的数据检索方式按照对象资产的分类进行检索，分为：设备、闵门、管道，管段、管嘴、结构、建筑类等，按照这些大类，再深层次分每个大类的子类。
(4)按系统区域。以设计院的三维模型的结构为核心进行数据分类检索，由设计院各专业划分的系统来进行层次架构。
1.2.3开发建使期数据处理工具
设期数据海量数据的处理工作量大，易造成由于大量重复操作
eeres
RS
993
ASRS
6
.
A主A
图2集成厂级监控系统
