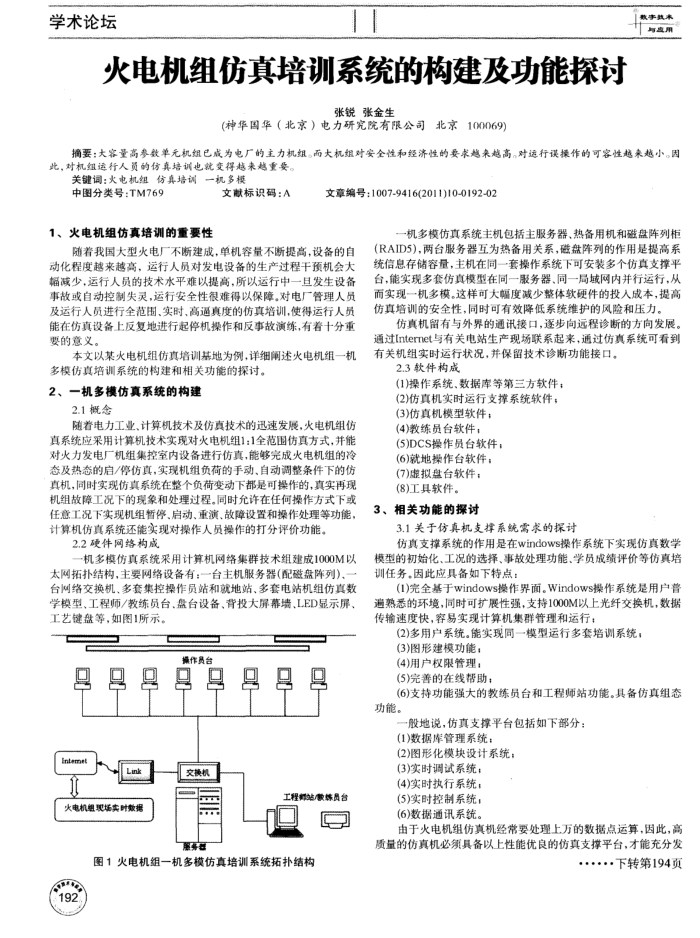

火电机组仿真培训系统的构建及功能探讨
张锐张金生
(神华国华（北京）电力研究院有限公司北京100069)
数享术十与点用
捕要：大容量高参数单元机组已成为电厂的主力机组。面大机组对安全性和经济性的要求越来越高，对运行误操作的可容性越来越小。因此，对机组运行人员的仿真培训也就变得越来越重要。
关键词：火电机组仿具培训一机多模
中图分类号：TM769
1、火电机组仿真培训的重要性
文献标识码：A
文章编号：1007-9416(2011)10-0192-02
一机多模仿真系统主机包括主服务器、热备用机和磁盘阵列柜
随着我国大型火电厂不断建成，单机容量不断提高，设备的自动化程度越来越高，运行人员对发电设备的生产过程干预机会大幅减少，运行人员的技术水平难以提高，所以运行中一且发生设备事故或自动控制失灵，运行安全性很难得以保障。对电厂管理人员及运行人员进行全范围、实时，高逼真度的仿真培训，使得运行人员能在仿真设备上反复地进行起停机操作和反事故演练，有着十分重要的意义。
本文以某火电机组仿真培训基地为例，详细阐述火电机组一机
多模仿真培训系统的构建和相关功能的探讨。 2、一机多模仿真系统的构建
2.1概念
随着电力工业、计算机技术及仿真技术的迅速发展，火电机组伤真系统应采用计算机技术实现对火电机组1：1全范围仿真方式，并能对火力发电厂机组集控室内设备进行仿真，能够完成火电机组的冷态及热态的启/停仿真，实现机组负荷的手动、自动调整条件下的仿真机，同时实现仿真系统在整个负荷变动下都是可操作的，真实再现机组故障工况下的现象和处理过程。同时允许在任何操作方式下或任意工况下实现机组暂停、启动、重演、故障设置和操作处理等功能，计算机仿真系统还能实现对操作人员操作的打分评价功能。
2.2硬件网络构成
机多模仿真系统采用计算机网络集群技术组建成1000M以
太网拓扑结构，主要网络设备有：一台主机服务器(配磁盘阵列)、台网络交换机、多套集控操作员站和就地站、多套电站机组仿真数学模型、工程师/教练员台、盘台设备、背投大屏幕墙、LED显示屏、工艺键盘等，如图1所示。
操作员台
回交换机
工程解站/款练员台
火电机组现场实时数据
7
服务品
图1火电机组一机多模仿真培训系统拓扑结构
192
(RAID5)，两台服务器互为热备用关系，磁盘阵列的作用是提高系统信息存储容量，主机在同一套操作系统下可安装多个仿真支撑平台，能实现多套仿真模型在同一服务器、同一局域网内并行运行，从而实现一机多模。这样可大幅度减少整体软硬件的投人成本，提高仿真培训的安全性，同时可有效降低系统维护的风险和压力。
仿真机留有与外界的通讯接口，逐步向远程诊断的方向发展，通过internet与有关电站生产现场联系起来，通过仿真系统可看到有关机组实时运行状况，并保留技术诊断功能接口。
2.3软件构成
(1)操作系统、数据库等第三方软件；(2)仿真机实时运行支撑系统软件；
(3)仿真机模型软件；(4)教练员台软件；
(5)DCS操作员台软件；(6)就地操作台软件；
(7)虚拟盘台软件；(8)工具软件。
相关功能的探讨 3
3.1关于仿真机支撑系统需求的探讨
仿真支撑系统的作用是在windows操作系统下实现仿真数学模型的初始化、工况的选择、事故处理功能、学员成绩评价等仿真培训任务。因此应具备如下特点：
(1)完全基于windows操作界面。Windows操作系统是用户普遍熟悉的环境，同时可扩展性强，支持1000M以上光纤交换机，数据传输速度快，容易实现计算机集群管理和运行：
(2)多用户系统。能实现同一模型运行多套培训系统，
(3)图形建模功能；(4)用户权限管理；(5)完善的在线帮助；
(6)支持功能强大的教练员台和工程师站功能。具备仿真组态功能。
一般地说，仿真支撑平台包括如下部分：(1)数据库管理系统：
(2)图形化模块设计系统：
(3)实时调试系统；(4)实时执行系统；(5)实时控制系统，(6)数据通讯系统。
由于火电机组仿真机经常要处理上万的数据点运算，因此，高质量的仿真机必须具备以上性能优良的仿真支撑平台，才能充分发
.·下转第194页
