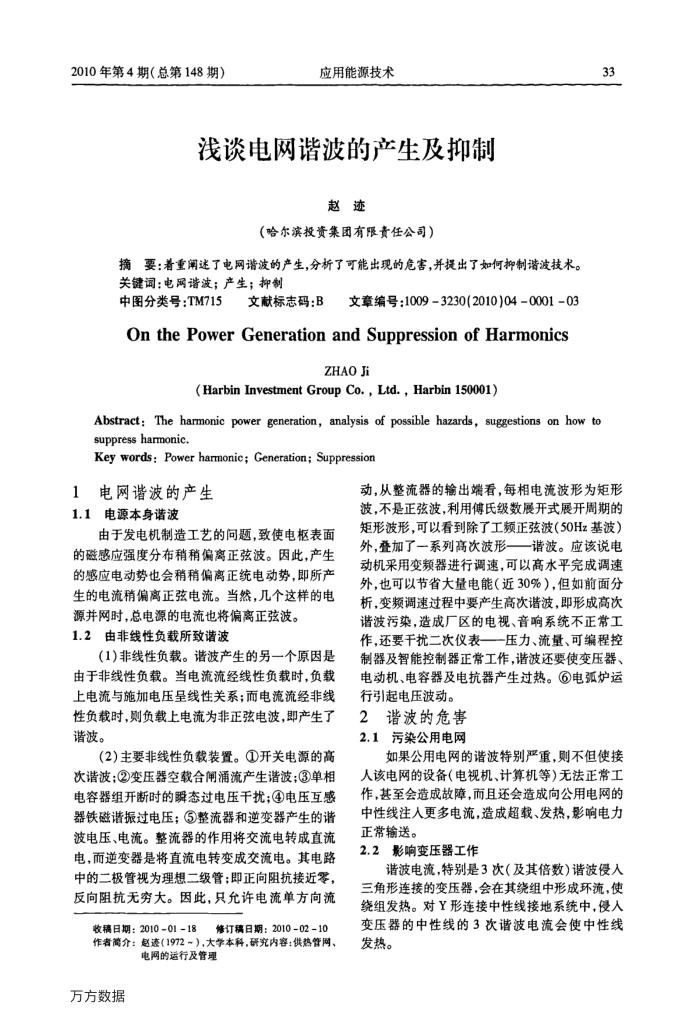

2010年第4期（总第148期）
应用能源技术
浅谈电网谐波的产生及抑制
赵迹
(哈尔滨投资集团有限贵任公司）
摘要：着重阐述了电网谐波的产生，分析了可能出现的危害，并提出了如何抑制谐波技术。关键词：电网谐波；产生；抑制
中图分类号：TM715
文献标志码：B
文章编号：10093230(2010)04-0001-03
OnthePowerGenerationandSuppressionofHarmonics
ZHAOJi
(Harbin Investment Group Co.,Ltd.,Harbin 150001)
Abstract: The harmonic power generation, analysis of possible hazards, suggestions on how to suppress hamonic.
Key words: Power hamonic; Generation; Suppressior
1电网谐波的产生 1.1电源本身谐波
由于发电机制造工艺的问题，致使电枢表面的磁感应强度分布稍稍偏离正弦波。因此，产生的感应电动势也会稍稍偏离正统电动势，即所产生的电流稍偏离正弦电流。当然，几个这样的电
源并网时，总电源的电流也将偏离正弦波。 1.2由非线性负载所致谐波
(1)非线性负载。谐波产生的另一个原因是由于非线性负载。当电流流经线性负载时，负载上电流与施加电压呈线性关系；而电流流经非线性负载时，则负载上电流为非正弦电波，即产生了谐波。
(2)主要非线性负载装置。①开关电源的高次谐波；②变压器空载合闸涌流产生谐波；③单相电容器组开断时的瞬态过电压干扰；④电压互感器铁磁谐振过电压；③整流器和逆变器产生的谐波电压、电流。整流器的作用将交流电转成直流电，而逆变器是将直流电转变成交流电。其电路中的二极管视为理想二级管；即正向阻抗接近零，反向阻抗无穷大。因此，只允许电流单方向流
收稿日期：2010-01-18
修订稿日期：2010-02-10
作者商介：赵迹（1972~），大学本科，研究内容：供热管网、
电网的运行及管理
万方数据
33
动，从整流器的输出端看，每相电流波形为矩形波，不是正弦波，利用傅氏级数展开式展开周期的矩形波形，可以看到除了工频正弦波（50Hz基波）外，叠加了一系列高次波形一一谐波。应该说电动机采用变频器进行调速，可以高水平完成调速外，也可以节省大量电能（近30%），但如前面分析，变频调速过程中要产生高次谐波，即形成高次谐波污染，造成厂区的电视、音响系统不正常工作，还要干扰二次仪表一一压力、流量、可编程控制器及智能控制器正常工作，谐波还要使变压器、电动机、电容器及电抗器产生过热。③电弧炉运
行引起电压波动。 2谐波的危害 2.1污染公用电网
如果公用电网的谐波特别产重，则不但使接人该电网的设备（电视机、计算机等）无法正常工作，甚至会造成故障，而且还会造成向公用电网的中性线注人更多电流，造成超载、发热，影响电力正常输送。
2.2影响变压器工作
谐波电流，特别是3次（及其倍数）谐波侵入三角形连接的变压器，会在其绕组中形成环流，使绕组发热。对Y形连接中性线接地系统中，侵人变压器的中性线的3次谐波电流会使中性线发热。
