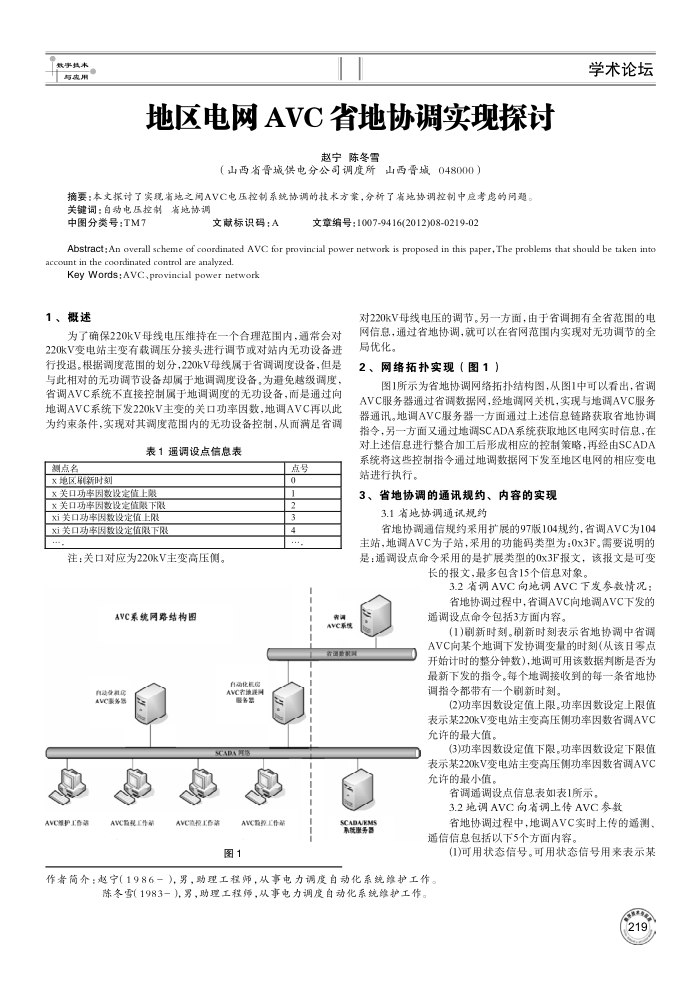

地区电网AVC省地协调实现探
赵宁陈冬雪
（山西省晋城供电分公司调度所
山西晋城048000）
摘要：本文探讨了实现省地之间AVC电压控制系统协调的技术方案，分析了省地协调控制中应考虑的同题：关键词：自动电压控制省地协调
中图分类号：TM7
文献标识码：A
文章编号：1007-9416(2012)08-0219-02
学术论坛
Abstract: An overall scheme of coordinated AVC for provincial power network is proposed in this paper, The problems that should be taken into account in the coordinated control are analyzed.
Key Words: AVC,provincial power network
1、概述
为了确保220kV母线电压维持在一个合理范围内，通常会对 220kV变电站主变有载调压分接头进行调节或对站内无功设备进行投退。根据调度范围的划分，220kV母线属于省调调度设备，但是与此相对的无功调节设备却属于地调调度设备。为避免越级调度，省调AVC系统不直接控制属于地调调度的无功设备，而是通过向地调AVC系统下发220kV主变的关口功率因数，地调AVC再以此为约束条件，实现对其调度范围内的无功设备控制，从而满足省调
表1遥调设点信息表
测点名
x地区星新时划
x关口功率因数设定值上限 x关口功率因数设定值下限 xi关口动率因数设定值上限 xi关口动率固数设定值限下限
注：关口对应为220kV主变高压侧，
AVC系统网路结构图
a9 AVC服务总
AVC护工容器
AVCRR上作器
AVCA控工作站
自动化E VC有净票服务盟
AVCER作器
图1
点号 0
3 4
ave系大通教产
对220kV母线电压的调节。另一方面，由于省调拥有全省范围的电网信息，通过省地协调，就可以在省网范围内实现对无功调节的全局优化。
网络拓扑实现（图1） 2
图1所示为省地协调网络拓扑结构图，从图1中可以看出，省调 AVC服务器通过省调数据网，经地调网关机，实现与地调AVC服务器通讯地调AVC服务器一方面通过上述信息链路获取省地协调指令，另一方面又通过地调SCADA系统获取地区电网实时信息，在对上述信息进行整合加工后形成相应的控制策略，再经由SCADA 系统将这些控制指令通过地调数据网下发至地区电网的相应变电站进行执行。
3、省地协调的通讯规约、内容的实现
3.1省地协调通试规约
省地协调通信规约采用扩展的97版104规约，省调AVC为104 主站，地调AVC为子站，采用的功能码类型为：0x3F。需要说明的是：递调设点命令采用的是扩展类型的0x3F报文，该报文是可变
长的报文，最多包含15个信息对象。
3.2省调AVC向地调AVC下发参数情况：省地协调过程中，省调AVC向地调AVC下发的
遥调设点命令包括3方面内容。
(1)剧新时刻。刷新时刻表示省地协调中省调 AVC向某个地调下发协调变量的时刻（从该日零点开始计时的整分钟数)，地调可用该数据判断是否为最新下发的指令。每个地调接收到的每一条省地协调指令都带有一个剧新时刻。
(2)功率因数设定值上限。功率因数设定上限值表示某220kV变电站主变高压侧功率因数省调AVC 允许的最大值，
(3)功率因数设定值下限。功率因数设定下限值表示某220kV变电站主变高压侧功率因数省调AVC 允许的最小值，
省调遥调设点信息表如表1所示。
3.2地调AVC向省调上传AVC参数
s著
省地协调过程中，地调AVC实时上传的遥测。遥信信息包括以下5个方面内客。
(1)可用状态信号。可用状态信号用来表示某
作者简介：赵宁(1986一)，男，助理工程师，从事电力调度自动化系统维护工作
陈冬雪（1983-)男，助理工程师，从事电力调度自动化系统维护工作。
