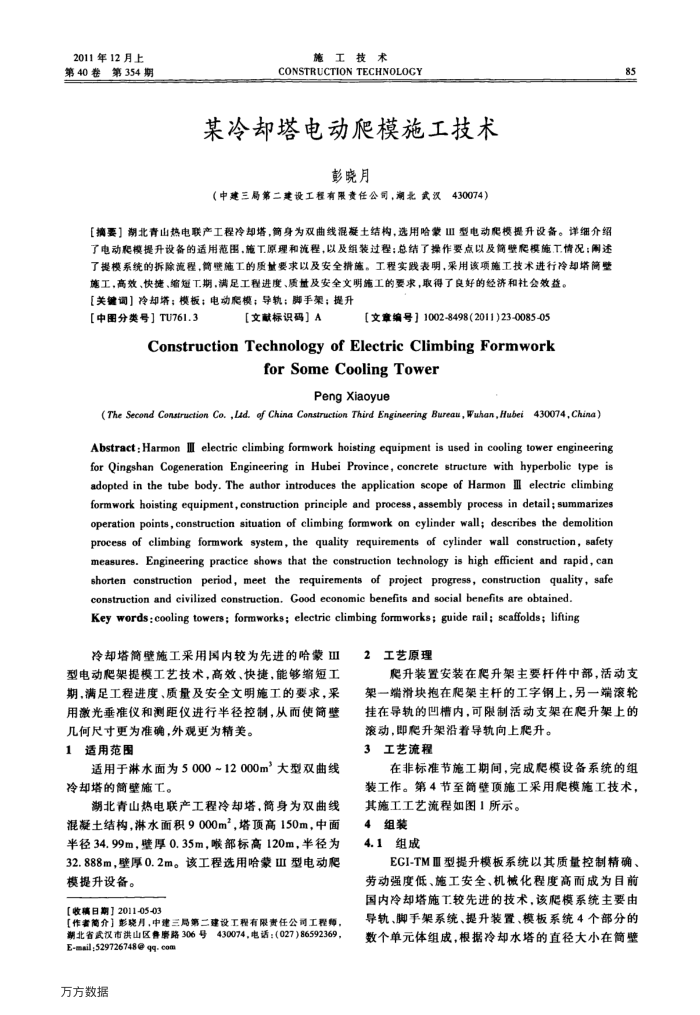

某冷却塔电动爬模施工技术
彰晓月
（中建三局第二建设工程有限资任公司，潮北武汉
430074)
【摘要】潮北青山热电联产工程冷却塔，简身为双曲线混凝土结构，选用哈蒙Ⅲ型电动爬模提升设备。详细介绍了电动爬模提升设备的适用范围，施T.原理和流程，以及组装过程；总结了操作要点以及简壁爬模施工情况：闹述了提模系统的拆除流程，简整施工的质盐要求以及安全措施。工程实践表明，采用该项施工技术进行冷却塔简壁
施工，高效、快捷、缩短工期，满足工程进度、质量及安全文明施工的要求，取得了良好的经济和社会效益。【关键调】冷却塔；模板；电动爬模；导轨；脚手架；提升
【中图分类号】TU761.3
【文献标识码】A
[文章编号】1002-8498(2011)23-0085-05
Construction Technology of Electric ClimbingFormwork
forSomeCoolingTower
PengXiaoyue
(The Second Construction Co, ,Lad. f China Construction Third Engineering Bureau,Wuhan,Hubei 430074,China) Abstract: Harmon Il electric climbing formwork hoisting equipment is used in cooling tower engineering for Qingshan Cogeneration Engineering in Hubei Province, concrete structure with hyperbolic type is adopted in the tube body. The author introduces the application scope of Harmon II electric climbing formwork hoisting equipment, construction principle and process,assembly process in detail; summarizes operation points,construction situation of climbing formwork on cylinder wall; describes the demolition process of climbing formwork system,the quality requirements of cylinder wall construction, safety measures. Engineering practice shows that the construction technology is high efficient and rapid, can shorten construction period, meet the requirements of project progress, construction quality, safe
construction and civilized construction, Good economic benefits and social benefits are obtained. Key words:cooling towers; formworks; electric climbing formworks; guide rail; scaffolds; lifting
冷却塔简壁施工采用国内较为先进的哈蒙Ⅲ 型电动爬架提模工艺技术，高效、快捷，能够缩短工期，满足工程进度、质量及安全文明施工的要求，采用激光垂准仪和测距仪进行半径控制，从而使简壁几何尺寸更为准确，外观更为精美。
1
适用范围
适用于淋水面为5000~12000m大型双曲线
冷却塔的筒壁施工。
湖北青山热电联产工程冷却塔，简身为双曲线混凝土结构，淋水面积9000m，塔顶高150m，中面半径34.99m，壁厚0.35m，喉部标高120m，半径为 32.888m，壁厚0.2m。该工程选用哈蒙Ⅲ型电动爬模提升设备。
[收稿日期】2011-05-03
【作者简介】影尧月，中建三局第二建设工程有限责任公司工程师，湖北省武汉市洪山区鲁房路306号
430074，电话：(027)86592369，
E-msil:529726748@ qq.com 万方数据
2
工艺原理
85
爬升装置安装在爬升架主要杆件中部，活动支
架一端滑块抱在爬架主杆的工字钢上，另一端滚轮挂在导轨的凹槽内，可限制活动支架在爬升架上的
滚动，即爬升架沿着导轨向上爬升。工艺流程
在非标准节施工期间，完成爬模设备系统的组装工作。第4节至简壁顶施工采用爬模施工技术，其施工工艺流程如图1所示。
组装 4
4.1
组成
ECI-TMⅢ型提升模板系统以其质量控制精确、
劳动强度低、施工安全、机械化程度高面成为目前国内冷却塔施工较先进的技术，该爬模系统主要由导轨、脚手架系统、提升装置、模板系统4个部分的数个单元体组成，根据冷却水塔的直径大小在简壁
