第32卷增刊2 2012年12月
核科学与工程
Nuclear Science and Engineering
Vol.32Suppl.2
Dec.2012

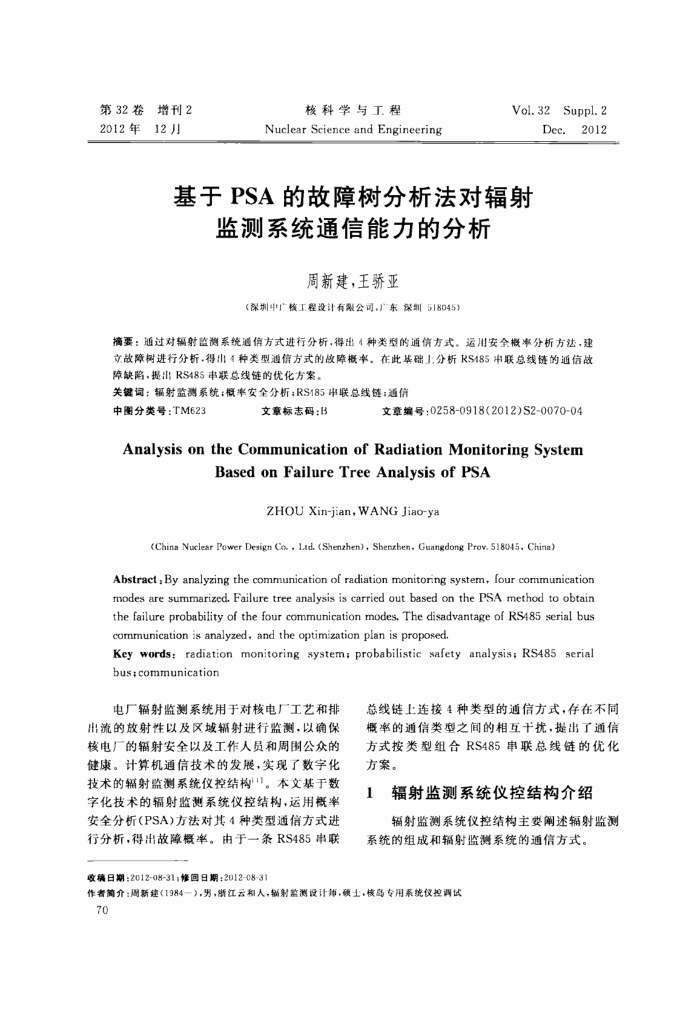

基于PSA的故障树分析法对辐射
监测系统通信能力的分析
周新建，王骄亚
（深圳中广核工程设计有限公司，广东深划518045）
摘要：通过对辐射监测系统通信方式进行分析，得出4种类型的通俏方式。运用安全概率分析方法，建立故障树进行分析，得山4种类型通信方式的故障概率。在此基础」:分析RS185中联总线链的通信故障缺陷，提山RS485串联总线链的优化方案。
关键词：辐射监测系统；概率安全分析；RS185审联总线链；通信
中图分类号：TM623
文章标志码：B
文章编号：0258-0918(2012)S2-0070-04
Analysis on theCommunication ofRadiationMonitoring System
Based onFailureTreeAnalysis of PSA
ZHOU Xin-jan,WANG Jiao-ya
(China Nuclear Power Design Co. , Lid. (Shenzhen), Shenzhen, Guangdong Prov. 518045, China)
Abstract , By analyzing the communication of radiation monitoring system, four communication modes are summarized. Failure tree analysis is carried out based on the PSA method to obtain the failure probability of the four communication modes. The disadvantage of RS485 serial bus communication is analyzed, and the optimization plan is proposed.
Key words: radiation monitoring system; probabilistic safety analysis; RS485 serial bus:communication
电厂辐射监测系统用于对核电厂工艺和排出流的放射性以及区域辐射进行监测，以确保核电厂的辐射安全以及工作人员和周围公众的健康。计算机通信技术的发展，实现了数字化技术的辐射监测系统仪控结构"11。本文基于数字化技术的辐射监测系统仪控结构，运用概率安全分析(PSA)方法对其4种类型通信方式进行分析，得出故障概率。由于一条RS485串联
收稿日期：2012-08-31；修回日期：2012-08-31
总线链上连接4种类型的通信方式，存在不同概率的通信类型之间的相互干扰，提出了通信方式按类型组合RS485串联总线链的优化方案。
辐射监测系统仪控结构介绍
辐射监测系统仪控结构主要阐述辅射监测系统的组成和辐射监测系统的通信方式。
作者简介：周新建（1984一），男，断江云和人，输射监测设计师，额士，核岛专用系统仅控调试 70
