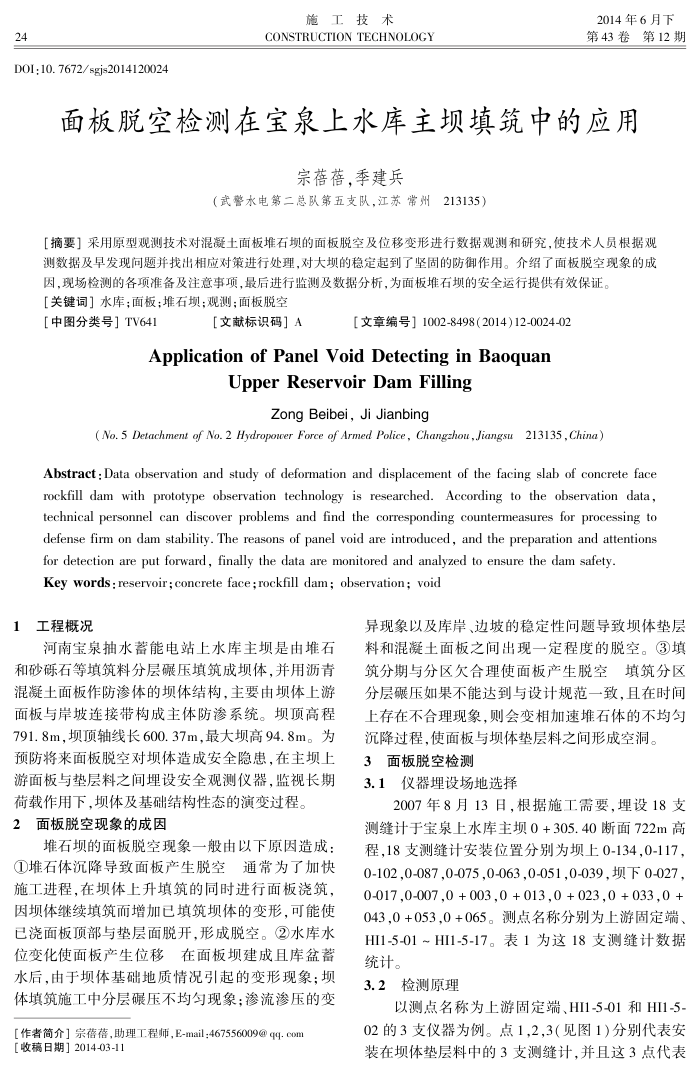

24
DOI:10.7672/sgjs2014120024
施工技术
CONSTRUCTION TECHNOLOGY
2014年6月下第43卷第12期
面板脱空检测在宝泉上水库主坝填筑中的应用
崇蓓蓓，季建兵
（武警水电第二总队第五支队，江苏常州213135）
测数据及早发现问题并找出相应对策进行处理，对大坝的稳定起到了坚固的防御作用。介绍了面板脱空现象的成
因，现场检测的各项准备及注意事项，最后进行监测及数据分析，为面板堆石坝的安全运行提供有效保证。【关键词］水库；面板；堆石坝：观测；面板脱空
［中图分类号］TV641
【文献标识码］A
[文章编号】1002-8498（2014)12-0024-02
ApplicationofPanelVoidDetectinginBaoquan
Upper Reservoir Dam Filling
Zong Beibei,Ji Jianbing
( No. 5 Detachment of No. 2 Hydropouwer Force of Armed Police, Changzhou,Jiangsu 213135, China)
Abstract:Data observation and study of deformation and displacement of the facing slab of concrete face rockfill dam with prototype observation technology is researched.According to the observation data, technical personnel can discover problems and find the corresponding countermeasures for processing to defense firm on dam stability. The reasons of panel void are introduced, and the preparation and attentions
aeseaeerooeeereoreaaa Key words : reservoir; concrete face;rockfill dam; observation; void
1工程概况
河南宝泉抽水蓄能电站上水库主坝是由堆石和砂砾石等填筑料分层碾压填筑成坝体，并用沥青混凝土面板作防渗体的坝体结构，主要由坝体上游面板与岸坡连接带构成主体防渗系统。坝顶高程 791.8m，坝顶轴线长600.37m，最大坝高94.8m。为预防将来面板脱空对坝体造成安全隐患，在主坝上游面板与垫层料之间埋设安全观测仪器，监视长期
荷载作用下，坝体及基础结构性态的演变过程。 2面板脱空现象的成因
堆石坝的面板脱空现象一般由以下原因造成： ①堆石体沉降导致面板产生脱空通常为了加快施工进程，在坝体上升填筑的同时进行面板浇筑，因坝体继续填筑而增加已填筑坝体的变形，可能使已浇面板顶部与垫层面脱开，形成脱空。②水库水位变化使面板产生位移在面板坝建成且库盆蓄水后，由于坝体基础地质情况引起的变形现象；坝体填筑施工中分层碾压不均匀现象：渗流渗压的变
【作者简介】宗蓓落，助理工程师，E-mail：467556009@qq-con【收稿日期］2014-03-11
异现象以及库岸、边坡的稳定性问题导致坝体垫层料和混凝土面板之间出现一定程度的脱空。3填筑分期与分区欠合理使面板产生脱空填筑分区分层碾压如果不能达到与设计规范一致，且在时间上存在不合理现象，则会变相加速堆石体的不均匀
沉降过程，使面板与坝体垫层料之间形成空洞。 3面板脱空检测
3.1仪器埋设场地选择
2007年8月13日，根据施工需要，埋设18支测缝计于宝泉上水库主坝0+305.40断面722m高程，18支测缝计安装位置分别为坝上0-134,0-117， 0-102,0-087,0-075,0-063,0-051,0-039,坝下0-027, 0-017,0007,0 + 003,0 + 013,0 +023,0 + 033,0 + 043，0+053,0+065。测点名称分别为上游固定端、 HI1-5-01~HI1-5-17。表1为这18支测缝计数据统计。
3.2检测原理
以测点名称为上游固定端、HI1-5-01和HI1-5 02的3支仪器为例。点1,2,3（见图1）分别代表安装在坝体垫层料中的3支测缝计，并且这3点代表
