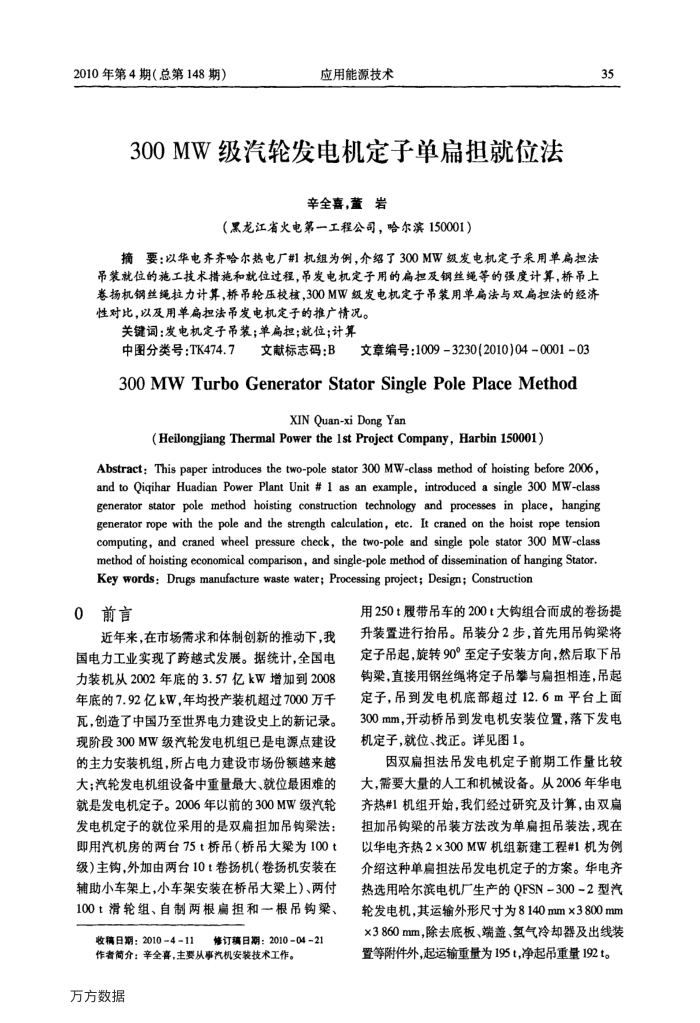

2010年第4期（总第148期）
应用能源技术
300MW级汽轮发电机定子单扁担就位法
辛全喜，董岩
（黑龙江省火电第一工程公司，哈尔滨150001）
摘要：以华电齐齐哈尔热电厂#1机组为例，介绍了300MW级发电机定子采用单扁担法吊装就位的施工技术措施和就位过程，吊发电机定子用的扁担及钢丝绳等的强度计算，桥吊上
35
卷扬机钢丝绳拉力计算，桥吊轮压校核，300MW级发电机定子吊装用单扁法与双扇担法的经济性对比，以及用单扁担法吊发电机定子的推广情况。
关键词：发电机定子吊装；单扁担；就位；计算
中图分类号：TK474.7文献标志码：B文章编号：1009-3230(2010)04-0001-03 3ooMWTurboGeneratorStatorSinglePolePlaceMethod
XIN Quan-xiDongYan
(Heilongjiang Thermal Power the 1st Project Company,Harbin 150001)
Abstract: This paper introduces the two-pole stator 300 MW-class method of hoisting before 2006 and to Qiqihar Huadian Power Plant Unit # 1 as an example, introduced a single 300 MW-class generator stator pole method hoisting construction technology and processes in place, hanging generator rope with the pole and the strength calculation, etc. It craned on the hoist rope tension computing, and craned wheel pressure check, the two-pole and single pole stator 300 MW-class method of hoisting economical comparison, and single-pole method of dissemination of hanging Stator Key words:Drugs manufacture waste water; Processing project; Design; Construction
0前言
近年来，在市场需求和体制创新的推动下，我国电力工业实现了跨越式发展。据统计，全国电力装机从2002年底的3.57亿kW增加到2008 年底的7.92亿kW，年均投产装机超过7000万千瓦，创造了中国乃至世界电力建设史上的新记录。现阶段300MW级汽轮发电机组已是电源点建设的主力安装机组，所占电力建设市场份额越来越大；汽轮发电机组设备中重量最大、就位最困难的就是发电机定子。2006年以前的300MW级汽轮发电机定子的就位采用的是双篇担加吊钩染法：即用汽机房的两台75t桥吊（桥吊大梁为100t 级）主钩，外加由两台10t卷扬机（卷扬机安装在辅助小车架上，小车架安装在桥吊大梁上）、两付 100t滑轮组、自制两根扁担和一根吊钩梁、
收稿日期：2010-4-11
修订镐日期：2010-04-21
作者简介：辛全喜，主要从事汽机安装技术工作。万方数据
用250t履带吊车的200t大钩组合而成的卷扬提升装置进行抬吊。吊装分2步，首先用吊钩梁将定子吊起，旋转90°至定子安装方向，然后取下吊钩染，直接用钢丝绳将定子吊攀与扁担相连，吊起定子，吊到发电机底部超过12.6m平台上面 300mm，开动桥吊到发电机安装位置，落下发电机定子，就位、找正。详见图1。
因双扁担法吊发电机定子前期工作量比较大，需要大量的人工和机械设备。从2006年华电齐热#1机组开始，我们经过研究及计算，由双扁担加吊钩梁的吊装方法改为单扁担吊装法，现在以华电齐热2×300MW机组新建工程#1机为例介绍这种单肩担法吊发电机定子的方案。华电齐热选用哈尔滨电机厂生产的QFSN-300-2型汽轮发电机，其运输外形尺寸为8140mm×3800mm x3860mm，除去底板、端盖、氢气冷却器及出线装置等附件外，起运输重量为195t，净起吊重量192t。
