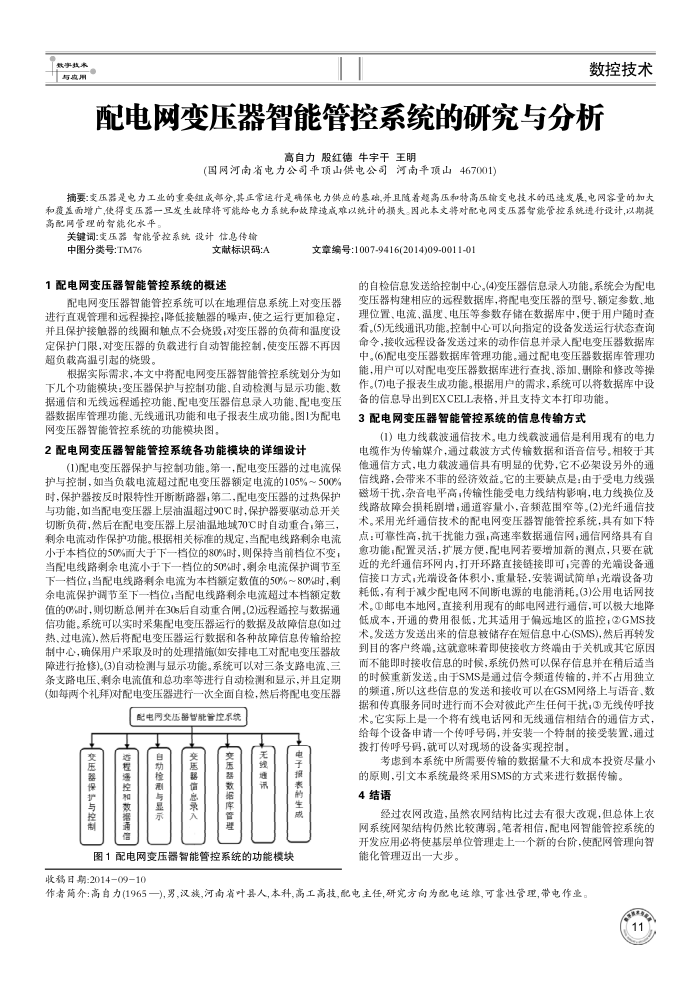

配电网变压器智能管控系统的研究与分析
高自力股红德牛宇干王明
(国网河南省电力公司平项山供电公司河南平项山467001)
摘要:变压器是电力工业的重要组成部分,其正常运行是确保电力供应的基础,并且随看超高压和特高压输变电技水的迅造发展，电网容量的加大和覆盖面增广,使得变压器一互发生改障将可能给电力系统和故障造成难以统计的损失。因此本文将对配电网变压器智能管控系统进行设计，以期提高配网管理的智能化本平
关键词：变压器驾能管控系统设计信息传输
中图分类号TM76
文献标识码:A
1配电网变压器智能管控系统的概述
文章编号：1007-9416(2014)09-0011-01
的自检信息发送给控制中心。(4)变压器信息录人功能。系统会为配电
配电网变压器智能管控系统可以在地理信息系统上对变压器进行直观管理和远程操控，降低接触器的噪声，使之运行更加稳定，并且保护接单器的线圈和触点不会烧毁，对变压器的负荷和温度设定保护门限，对变压器的负载进行自动智能控制，使变压器不再因超负载高温引起的烧毁。
根据实际需求，本文中将配电网变压器智能管控系统划分为如下儿个功能模块：变压器保护与控制功能，自动检测与显示功能、数据通信和无线远程遥控功能、配电变压器信息录人功能、配电变压器数据库管理功能、无线通讯功能和电子报表生成功能。图1为配电网变压器智能管控系统的功能模块图。
2配电网变压器智能管控系统各功能模块的详细设计
(1)配电变压器保护与控制功能。第一，配电变压器的过电流保护与控制，如当负载电流超过配电变压器额定电流的105%~500% 时，保护器按反时限特性开断断路器，第二，配电变压器的过热保护与功能，如当配电变压器上层油温超过90C时，保护器要驱动总开关切断负荷，然后在配电变压器上层油温地域70℃时自动重合，第三利余电流动作保护功能。根据相关标准的规定，当配电线路剩余电流小于本档位的50%面大于下一档位的80%时，则保持当前档位不变当配电线路剩余电流小于下一档位的50%时，剩余电流保护调节至下一档位，当配电线路剩余电流为本档额定数值的50%~80%时，料余电流保护调节至下一档位，当配电线路余电流超过本档额定数值的0%时，则切断总间并在30s后自动重合闸。(2)远程遥控与数据通信功能。系统可以实时采集配电变压器运行的数据及故障信息(如过热、过电流)，然后将配电变压器运行数据和各种故障信息传输给控制中心，确保用户采取及时的处理措施(如安排电工对配电变压器故障进行抢修)。(3)自动检测与显示功能。系统可以对三条支路电流、三条支路电压、剩余电流值和总功率等进行自动检测和显示，并且定期(如每两个礼拜对配电变压器进行一次全面自检，然后将配电变压器
配电网交压器智能管控系统
交医器保护与控制
雄总植遥控和教据蒲馆
自动检测与显
器信息景入
器数绍体管理
无线通评
电子摄车表的生成
图1配电网变压器智能管控系统的功能模块
收稿日期：201409-10
变压器构建相应的远程数据库，将配电变压器的型号、额定参数、地理位置、电流，温度、电压等参数存储在数据库中，便于用户随时查看。(5)无线通讯功能。控制中心可以间指定的设备发送运行状态查询命令，接收远程设备发送过来的动作信息并录人配电变压器数据库中。（6)配电变压器数据库管理功能，通过配电变压器数据库管理功能，用户可以对配电变压器数据库进行查找、添加，删除和修改等操作。(7)电子报表生成功能。根据用户的需求，系统可以将数据库中设
备的信息导出到EXCELL表格，并且支持文本打印功能。 3配电网变压器智能管控系统的信息传输方式
(1)电力线载波通信技术。电力线载波通信是利用现有的电力电缆作为传输媒介，通过载波方式传输数据和语音信号。相较于其他通信方式，电力载波通信具有明显的优势，它不必架设另外的通信线路，会带来不菲的经济效益。它的主要缺点是：由于受电力线强磁场干扰，杂音电平高，传输性能受电力线结构影响，电力线换位及线路故障会损耗剧增，通道容量小，音频范围窄等。(2)光纤通信技术。采用光纤通信技术的配电网变压器智能管控系统，具有如下特点：可靠性高，抗干扰能力强，高速率数据通信网，通信网络具有自愈功能，配置灵活，扩展方便，配电网若要增加新的测点，只要在就近的光纤通信环网内，打开环路直接链接即可，完善的光端设备通信接口方式，光端设备体积小，重量轻，安装调试简单，光端设备功耗低，有利于减少配电网不间断电源的电能消耗，(3)公用电话网技术。①邮电本地网。直接利用现有的邮电网进行通信，可以极大地降低成本，开通的费用很低，尤其适用于偏远地区的监控，②GMS技术。发送方发送出来的信息被储存在短信息中心(SMS),然后再转发到目的客户终端。这就意味着即使接收方终端由于关机或其它原因而不能即时接收信息的时候，系统仍然可以保存信息并在稍后适当的时候重新发送。由于SMS是通过信令频道传输的，并不占用独立的频道，所以这些信息的发送和接收可以在GSM网络上与语音、数据和传真服务同时进行而不会对彼此产生任何干扰，③无线传呼技术。它实际上是一个将有线电话网和无线通信相结合的通信方式，给每个设备申请一个传呼号码，并安装一个特制的接受装置，通过投打传呼号码，就可以对现场的设备实现控制，
考虑到本系统中所需要传输的数据量不大和成本投资尽量小
的原则，引文本系统最终采用SMS的方式来进行数据传输， 4结语
经过农网改造，虽然农网结构比过去有很大改观，但总体上农网系统网架结构仍然比较薄弱，笔者相信，配电网智能管控系统的开发应用必将使基层单位管理走上一个新的台阶，使配网管理向智能化管理迈出一大步。
作者简介：高自力(1965一),男,汉族,河南省叶县人,本科,高工高技,配电主任,研究方向为配电,可靠性管理,带电作业
