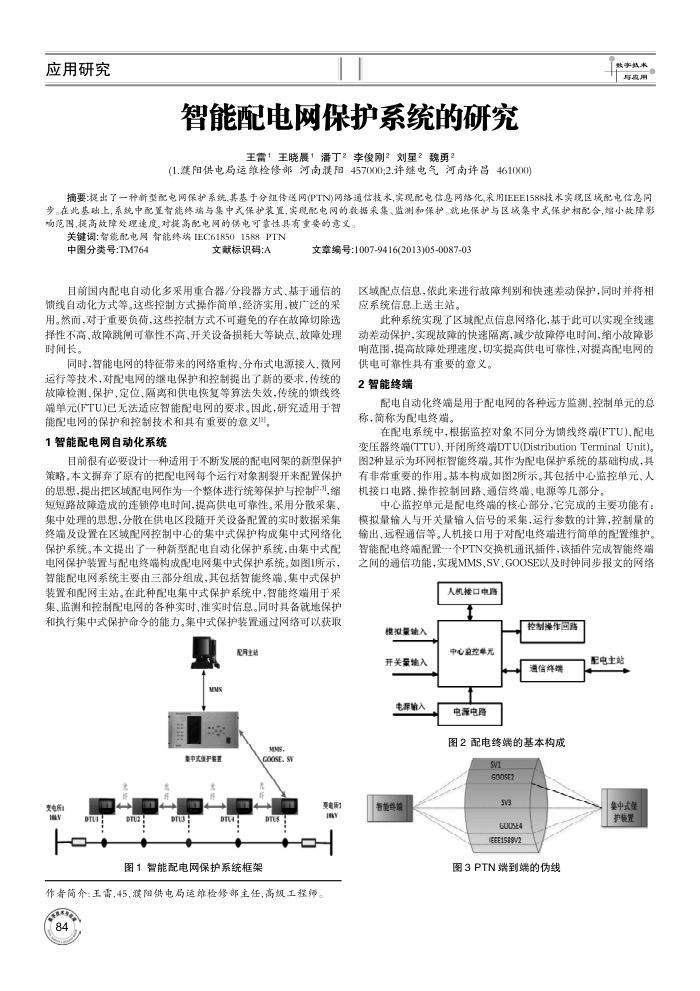

应用研究
智能配电网保护系统的研究
王雷1王晓晨1潘丁2李俊刚2刘星2魏勇2
(1.濮阳供电局运维检修部河南濮阳457000;2.许继电气河南许昌461000)
摘要：提出了一种新型配电网保护系统.其基于分组传送网(PTN)网络通信技水，实现配电信息网络化采用IEEE1588技水实境区域配电信息同步。在北基础上，系统中配置智能终瑞与集中式保护装置，实现配电网的数据采集、监测和保护。就地保护与区域集中式保护相配合，缩小教障影响范围,提高故障处理速度，对提高配电网的供电可靠性具有重要的意义。
关键词：智能配电网智能终端IEC618501588PTN
中图分类号：TM764
文献标识码：A
文章编号:1007-9416(2013)05-0087-03
目前国内配电自动化多采用重合器/分段器方式，基于通信的馈线自动化方式等。这些控制方式操作简单，经济实用，被广泛的采用。然而，对于重要负荷，这些控制方式不可避免的存在故障切除选择性不高、故障跳间可靠性不高、开关设备损耗大等缺点、故障处理时间长。
同时，智能电网的特征带来的网络重构、分布式电源接入、微网运行等技术，对配电网的继电保护和控制提出了新的要求，传统的故障检测、保护，定位、隔离和供电恢复等算法失效，传统的馈线终端单元(FTU)已无法适应智能配电网的要求。因此.研究适用于智
能配电网的保护和控制技术和具有重要的意义叫 1智能配电网自动化系统
目前很有必要设计一种适用于不断发展的配电网架的新型保护策略，本文摒弃了原有的把配电网每个运行对象割裂开来配置保护的思想，提出把区域配电网作为一个整体进行统筹保护与控制,缩短短路故障造成的连锁停电时间，提高供电可靠性。采用分散采集，集中处理的思想，分散在供电区段随开关设备配置的实时数据采集终端及设置在区域配网控制中心的集中式保护构成集中式网络化保护系统。本文提出了一种新型配电自动化保护系统，由集中式配电网保护装置与配电终端构成配电网集中式保护系统。如图1所示，智能配电网系统主要由三部分组成，其包括智能终端，集中式保护装置和配网主站。在此种配电集中式保护系统中，智能终端用于采集、监测和控制配电网的各种实时、准实时信息。同时具备就地保护和执行集中式保护命令的能力。集中式保护装置通过网络可以获取
配网业站
MMS
MMS.
垒中式体护费型
变电所：
V
DTU
pr
pra;
pr
GOOSE.SW
变电脑1
ors
图1智能配电网保护系统框架
作者简介：王雷，45.濮阳供电局运维检修部主任，高级工程师
HY
区域配点信息，依此来进行故障判别和快速差动保护，同时并将相应系统信息上送主站。
此种系统实现了区域配点信息网络化，基于此可以实现全线速动差动保护，实现故障的快速隔离，减少故障停电时间，缩小故障影响范围，提高故障处理速度，切实提高供电可靠性，对提高配电网的
供电可靠性具有重要的意义。 2智能终端
配电自动化终端是用于配电网的各种远方监测、控制单元的总称，简称为配电终端。
在配电系统中，根据监控对象不同分为馈线终端(FTU)、配电变压器终端(TTU)、开闭所终端DTU(DistributionTerminalUnit)。图2种显示为环网柜智能终端。其作为配电保护系统的基础构成，具有非常重要的作用。基本构成如图2所示。其包括中心监控单元，人机接口电路、操作控制回路、通信终端、电源等几部分。
中心监控单元是配电终端的核心部分，它完成的主要功能有：模拟量输人与开关量输人信号的采集，运行参数的计算，控制量的输出、远程通信等。人机接口用于对配电终端进行简单的配置维护。智能配电终端配置一个PTN交换机通讯插件，该插件完成智能终端之间的通信功能，实现MMS、SV、GOOSE以及时钟同步报文的网络
人机接口电路
模担量输入开关量输入
电源输入智能端
中心整控单元电源电路
控制溪作画路
配电主站
通信终端
图2配电终端的基本构成
SV1 135009
SVS 6005E4 IEE158V2
图3PTN端到端的伪线
要中式保护赖置
