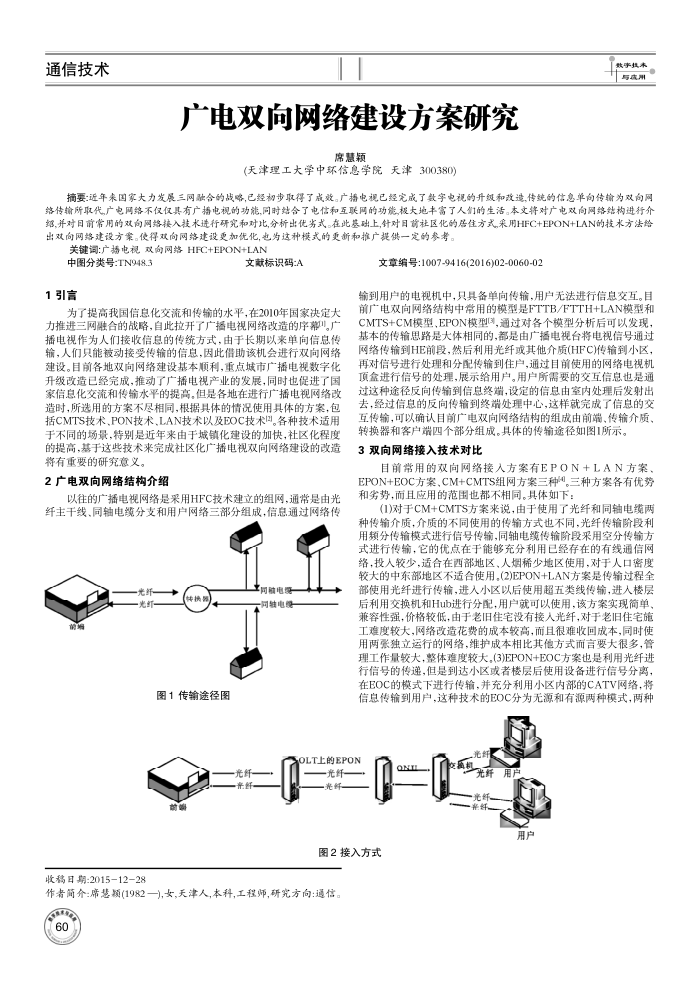

广电双向网络建设方案研究
席慧颖
(天津理工大学中环信息学院天津300380)
数事共与或用
摘要：近年来国家大力发展三网融合的战略，已经初步取得了成效。广据电视已经完成了数字电视的升级和改遗，传统的信息单向传输为双向网络传输所取代广电网络不仅仅具有广据电视的功能,同时结含了电信和互联网的功能,极大地丰富了人们的生活。本文将对广电双向网络结构进行介绍,并对日前常用的对向网络接入技术进行研究和对比,分析出优劣式。在此基础上,针对日前社区化的居住方式,采用HFC+EPON+LAN的技水方法给出双向网络建设方案。使得双向网络建设更加优化，电为达种模式的更断和推广提供一定的参考。
关键调：广播电视双向网络HFC+EPON+LAN
中图分类号:TN948.3 1引言
文献标识码:A
为了提高我国信息化交流和传输的水平，在2010年国家决定大
播电视作为人们接收信息的传统方式，由于长期以来单向信息传输，人们只能被动接受传输的信息，因此借助该机会进行双向网络建设。目前各地双向网络建设基本顺利，重点城市广播电视数字化升级改造已经完成，推动了广播电视产业的发展，同时也促进了国家信息化交流和传输水平的提高。但是各地在进行广播电视网络改造时，所选用的方案不尽相同，根据具体的情况使用具体的方案，包括CMTS技术,PON技术，LAN技术以及EOC技术。各种技术适用于不同的场景，特别是近年来由于城镇化建设的加快，社区化程度的提高，基于这些技术来完成社区化广播电视双向网络建设的改造将有重要的研究意义。
2广电双向网络结构介绍
以往的广插电视网络是采用HFC技术建立的组网，通常是由光纤主干线、同轴电缆分支和用户网络三部分组成，信息通过网络传
光纤光虾
收移日期：2015-12-28
图1传输途径图的
光纤音野
同电缆网轴电缆
文章编号:1007-9416(2016)02-0060-02
输到用户的电视机中，只具备单向传输，用户无法进行信息交互。目前广电双向网络结构中常用的模型是FTTB/FTTH+LAN模型和 CMTS+CM模型，EPON模型3，通过对各个模型分析后可以发现，基本的传输思路是大体相同的，都是由广播电视台将电视信号通过网络传输到HE前段，然后利用光纤或其他介质(HFC)传输到小区，再对信号进行处理和分配传输到住户,通过目前使用的网络电视机项盒进行信号的处理，展示给用户。用户所需要的交互信息也是通过这种途径反向传输到信息终端，设定的信息由室内处理后发射出去，经过信息的反向传输到终端处理中心，这样就完成了信息的交互传输，可以确认目前广电双向网络结构的组成由前端、传输介质、
转换器和客户端四个部分组成。具体的传输途径如图1所示。 3双向网络接入技术对比
目前常用的双向网络接入方案有EPON+LAN方案、 EPON+EOC方案，CM+CMTS组网方案三种。三种方案各有优势和劣势，而且应用的范围也都不相同。具体如下：
(1)对于CM+CMTS方案来说，由于使用了光纤和同轴电缆两种传输介质，介质的不同使用的传输方式也不同，光纤传输阶段利用频分传输模式进行信号传输，同轴电缆传输阶段采用空分传输方式进行传输，它的优点在于能够充分利用已经存在的有线通信网络，投人较少，适合在西部地区、人烟稀少地区使用，对于人口密度较大的中东部地区不适合使用。(2)EPON+LAN方案是传输过程全部使用光纤进行传输，进人小区以后使用超五类线传输，进人楼层后利用交换机和Hub进行分配，用户就可以使用，该方案实现简单，兼容性强，价格较低，由于老旧住宅没有接人光纤，对于老旧住宅施工难度较大，网络改造花费的成本较高，而且很难收回成本，同时使用两张独立运行的网络，维护成本相比其他方式而言要大很多，管理工作量较大，整体难度较大。(3)EPON+EOC方案也是利用光纤进行信号的传递，但是到达小区或者楼层后使用设备进行信号分离，在EOC的模式下进行传输，并充分利用小区内部的CATV网络，将信息传输到用户，这种技术的EOC分为无源和有源两种模式，两种
OLT上的EPON
光纤光纤
光舒光好
用户
图2接入方式
作者简介：席慧额(1982一),女，天津人,本科,工程师，研究方向：通信，
