学术论坛

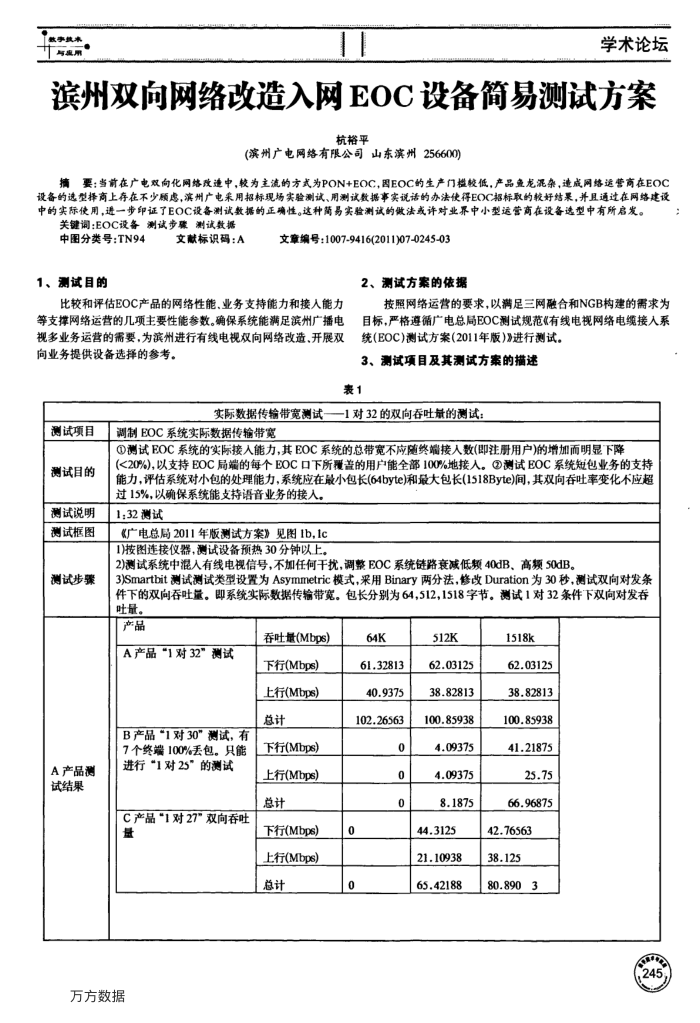

滨州双向网络改造入网EOC设备简易测试方案
杭裕平
(滨州广电网络有限公司山东滨州256600)
摘要：当前在广电双向化网络改遭中，较为主流的方式为PON+EOC，四EOC的生产门槛较低，产品鱼龙混杂，遗成网络运营商在EOC 设备的选型择商上存在不少顾虑，滨州广电采用招标现场实验测试、用测试数据事实说语的办法使得EOC招标取的较好结果，并且通过在网络建设中的实际使用，进一步印证了EOC设备测试数据的正确性。这种简易实验测试的做法或许对业界中小型运营商在设备选型中有所启发。
关键调：EOC设务测试步骤测试数据
中图分类号：TN94 1、测试目的
文献标识码：A
文章编号：1007-9416(2011)07-0245-03
2、测试方案的依据
比较和评估EOC产品的网络性能，业务支持能力和接人能力等支撑网络运营的几项主要性能参数。确保系统能满足滨州广播电视多业务运营的需要，为滨州进行有线电视双向网络改造、开展双向业务提供设备选择的参考。
按照网络运营的要求，以满足三网融合和NGB构建的需求为目标，严格遵循广电总局EOC测试规范《有线电视网络电缆接入系
统(EOC)测试方案(2011年版)》进行测试。 3、测试项目及其测试方案的描述
表1
测试项目测试目的测试说明测试框图
测试步骤 A产品测试结果
实际数据传输带宽测试
调制EOC系统实际数据传输带宽
-1对32的双向吞吐量的测试：
①测试EOC系统的实际接入能力，其EOC系统的总带宽不应随终端接人数(即注册用户)的增加而明显下降
(<20%)，以支持EOC局端的每个EOC口下所覆盖的用户能全部100%地接人。测试EOC系统短包业务的支持能力，评估系统对小包的处理能力，系统应在敏小包长(64byte)和最大包长(1518Byte)间，其双向吞吐率变化不应超
过15%，以确保系统能支持语音业务的接人 1:32测试
《广电总局2011年版测试方案》见图Ib，lc 1)按图连接仪器，测试设备预热30分钟以上。
2)测试系统中混入有线电视信号，不加任何干扰，调整EOC系统链路衰减低频40dB，高频50dB
3)Smartbit测试测试类型设置为Asymmetric模式，采用Binary两分法，修改Duration为30秒，测试双向对发条件下的双向吞吐量。即系统实际数据传输带宽。包长分别为64，512，1518字节。测试1对32条件下双向对发吞吐量。
晋#
A产品“1对32"测试 B产品"1对30”测试，有 7个终端100%丢包。只能进行“1对25”的测试
C产品"1对27”双向吞吐
万方数据
吞吐量(Mbps) 下行(Mbps) 上行(Mbps) 总计
下行(Mbps) 上行(Mbps) 总计
下行(Mbps) 上行(Mbps) 总计
64K 61.32813 40.9375 102.26563
0 0 0
0 o
512K 62.03125 38.82813 100.85938 4.09375 4.09375 8.1875
44.3125 21.10938 65.42188
1518k
62.03125 38.82813 100.85938 41.21875 25.75 66.96875
42.76563 38.125 80.8903
45
