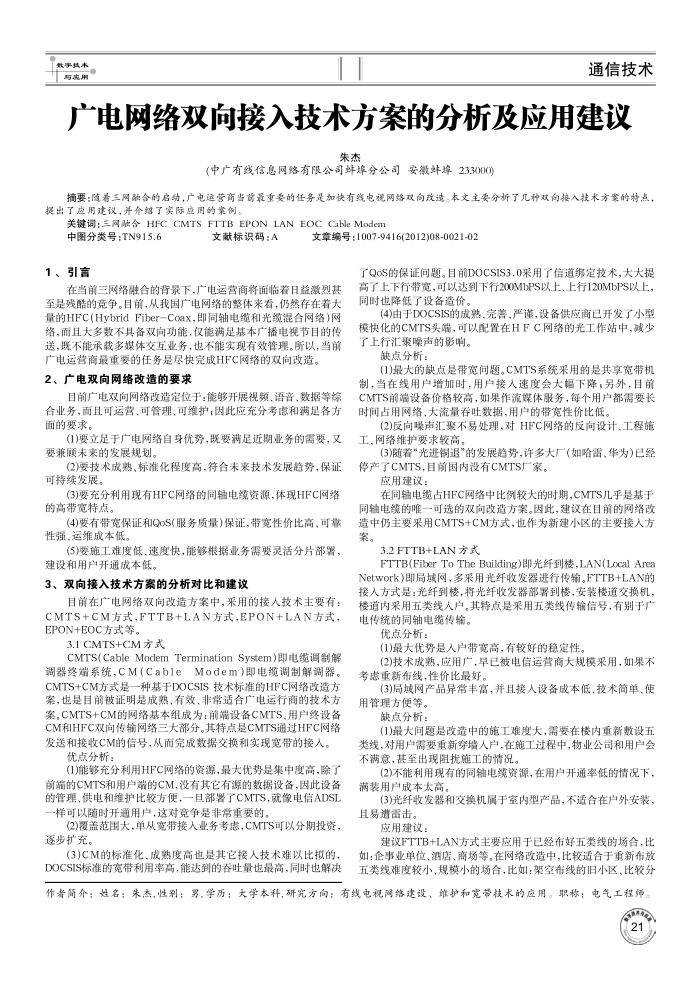

广电网络双向接入技术方案的分析及应用建议
朱杰
(中广有线信息网络有限公司蚌雄分公司安徽蚌埠233000)
摘要：随着三网融合的启动，广电运营商当前最重要的任务是加快有线电视网络双向效造。本文主要分析了几种向接入技水方案的特点，提出了应用建议，并介绍了实际应用的案例。
关键调:三网融含 HFC CMTS FTTB EPON LAN EOC Cable Modem
中图分类号：TN915.6 1、引言
文献标识码：A
文章编号：1007-9416(2012)08-0021-02
了QoS的保证间题。目前DOCSIS3，0采用了信道定技术，大大提
在当前三网络融合的背录下，广电运营商将面临着目益激烈甚至是残酷的竞争。目前，从我国广电网络的整体来看，仍然存在着大量的HFC(HybridFiber-Coax，即同轴电缆和光缆混合网络）网络，而且大多数不具备双向功能，仅能满是基本广播电视节目的传送，既不能承载多媒体交互业务，也不能实现有效管理。所以，当前
广电运营商最重要的任务是尽快完成HFC网络的双向改造， 2、广电双向网络改造的要求
目前广电双向网络改造定位于：能够开展视额、语音、数据等综合业务，面且可运营、可管理、可维护，因此应充分考虑和满足各方面的要求。
(1)要立足于广电网络自身优势，既要满足近期业务的需要，又要兼顾未来的发展规划
(2)要技术成熟、标准化程度高，符合未来技术发展趋势，保证可持续发展。
(3)要充分利用现有HFC网络的同轴电缆资源，体现HFC网络的高带宽特点。
(4)要有带宽保证和QoS(服务质量)保证，带宽性价比高，可靠性强、运维成本低。
(5要施工难度低、速度快，能够根据业务需要灵活分片部署，建设和用户开通成本低。
3、双向接入技术方案的分析对比和建议
目前在广电网络双间改造方案中，采用的接人技术主要有： CMTS+CM方式,FTTB+LAN方式,EPON+LAN方式, EPON+EOC方式等，
3.1 CMTS+CM方式
CMTS(Cable Modem Termination Svstem)即电缆调制氟调器终端系统，CM(CableModem)即电缆调制解调器。 CMTS+CM方式是一种基于DOCSIS技术标准的HFC网络改造方案，也是目前被证明是成熟，有效，非常适合广电运行商的技术方案，CMTS+CM的网络基本组成为：前端设备CMTS、用户终设备 CM和HFC双向传输网络三大部分。其特点是CMTS通过HFC网络发送和接收CM的信号，从而完成数据交换和实现宽带的接入。
优点分析：
(1)能够充分利用HFC网络的资源，最大优势是集中度高，除了前端的CMTS和用户端的CM，没有其它有源的数据设备，因此设备的管理，供电和维护比较方便，一且部署了CMTS，就像电信ADSL 一样可以随时开通用户，这对竞争是非常重要的，
(2)覆盖范围大，单从宽带接人业务考虑，CMTS可以分期投资，逐步扩充。
(3)CM的标准化、成熟度高也是其它接人技术难以比拟的， DOCSIS标准的宽带利用率高，能达到的吞吐量也最高，同时也解决
高了上下行带宽，可以达到下行200MbPS以上，上行120MbPS以上，同时也降低了设备造价。
(4)由于DOCSIS的成熟、完善、严谨，设备供应商已开发了小型模快化的CMTS头端，可以配置在HFC网络的光工作站中，减少了上行汇聚噪声的影响。
缺点分析：
(1)最大的缺点是带宽问题。CMTS系统采用的是共享宽带机制，当在线用户增加时，用户接入速度会大幅下降，另外，目前 CMTS前端设备价格较高，如果作流媒体服务，每个用户都需要长时间占用网络、大流量吞吐数据，用户的带宽性价比低。
(2)反向噪声汇聚不易处理，对HFC网络的反向设计、工程施工、同络维护要求较高，
(3)随着“光进铜退"的发展趋势，许多大厂(如哈雷、华为)已经停产了CMTS，目前国内没有CMTS厂家。
应用建议：
在同轴电缆占HFC网络中比例较大的时期，CMTS儿乎是基于同轴电缆的唯一可选的双向改造方案。因此，建议在目前的网络改造中仍主要采用CMTS+CM方式，也作为新建小区的主要接人方案。
3.2 FTTB+LAN方式
FTTB(Fiber To The Building)即光纤到楼,LAN(Local Area Network)即局域网，多采用光纤收发器进行传输。FTTB+LAN的接人方式是：光纤到楼，将光纤收发器部署到楼，安装楼道交换机，楼道内采用五类线人户。其特点是采用五类线传输信号，有别于广电传统的同轴电缆传输。
优点分析：
(1)最大优势是入户带宽高，有较好的稳定性。
(2)技术成熟，应用广，早已被电信运营商大规模采用，如果不考虑重新布线，性价比最好。
(3)局域网产品异常丰富，并且接人设备成本低、技术简单、使用管理方便等。
缺点分析：
(1)最大间题是改造中的施工难度大，需要在楼内重新敷设五类线，对用户需要重新穿墙人户，在施工过程中，物业公司和用户会不满意，甚至出现阻扰施工的情况。
(2)不能利用现有的同轴电缆资源，在用户开通率低的情况下，满装用户成本太高。
(3)光纤收发器和交换机属于室内型产品，不适合在户外安装，且易遭雷击。
应用建议：
建议FTTB+LAN方式主要应用于已经布好五类线的场合，比如：企事业单位、酒店、商场等。在网络改造中，比较适合于重新布放五类线难度较小，规模小的场合，比如：架空布线的旧小区、比较分
作者简介：姓名：朱杰，性别：男，学历：大学本科，研究方向：有线电税网络建设、维护和宽带技术的应用。职称：电气工程师。
