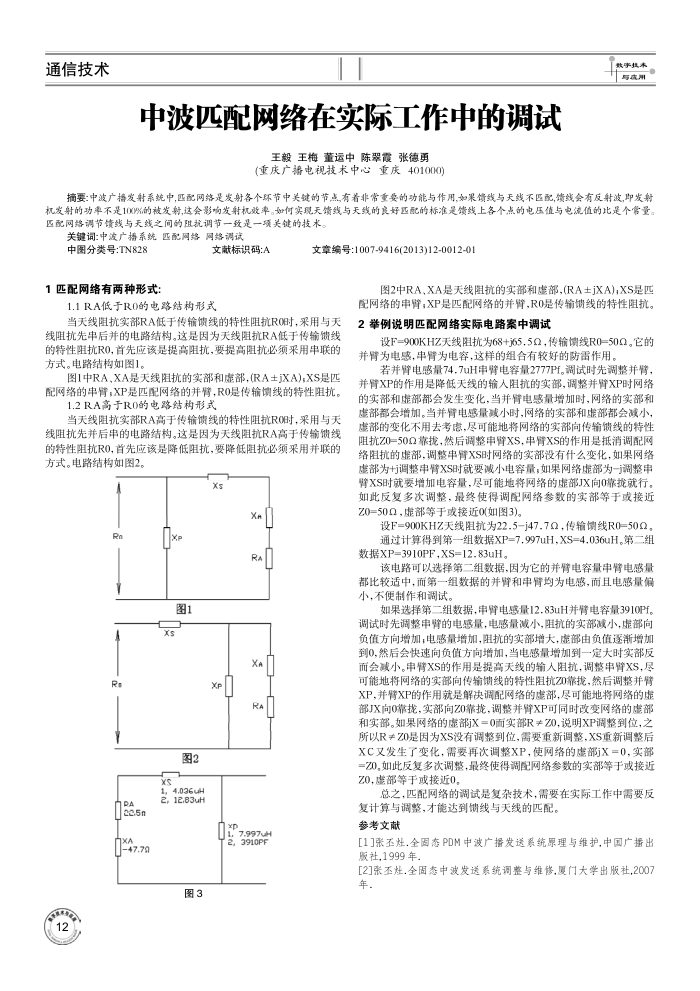

中波匹配网络在实际工作中的调试
王毅王梅董运中陈翠霞张德勇(重庆广播电视技术中心重庆401000)
数事共与或用
摘要：中波广措发射系统中,匹配网络是发射各个环节中关键的节点,有着非常重要的功能与作用，加果馈线与天线不匹配,馈线会有反射波,即发射机发射的功率不是100%的被发射,这会影响发射机效单。如何实现天馈线与天线的良好匹配的标准是馈线上各个点的电压值与电流值的比是个常量。匹配网络调节馈线与天线之间的阻抗调节一致是一项关键的技术。
关键词：中波广播系统匹配网络网络调试
中图分类号：TN828 1匹配网络有两种形式：
文献标识码：A
1.1RA低于R0的电路结构形式
文章编号:1007-9416(2013)12-0012-01
图2中RA，XA是天线阻抗的实部和虚部，(RA±XA)，XS是匹配网络的串肾，XP是匹配网络的并肾，R0是传输馈线的特性阻抗。
当天线阻抗实部RA低于传输馈线的特性阻抗R时，采用与天线阻抗先串后并的电路结构。这是因为天线阻抗RA低于传输馈线的特性阻抗RO，首先应该是提高阻抗，要提高阻抗必须采用联的方式。电路结构如图1。
图1中RA,XA是天线阻抗的实部和虚部，(RA±jXA),XS是匹配网络的串臂；XP是匹配网络的并臂，R0是传输馈线的特性阻抗。
1.2RA高于R0的电路结构形式
当天线阻抗实部RA高于传输馈线的特性阻抗R时，采用与天线阻抗先并后串的电路结构。这是因为天线阻抗RA高于传输馈线的特性阻抗RO，首先应该是降低阻抗，要降低阻抗必须采用并联的方式。电路结构如图2。
Xs
Xa
Ra R
a5n 0-47.70
Xp
Ra
图1 SX
XA
Xp
RA
图2 Sx
4.036uH 1283
nxp
D7.997uH 2，3910PF
图3
2举例说明匹配网络实际电路案中调试
设F=900KHZ天线阻抗为68+65.5Q，传输馈线R0=50Q。它的并臂为电感，串臂为电容，这样的组合有较好的防雷作用。
若并肾电感量74.7uH串臂电容量2777Pf。调试时先调整并臂，并臂XP的作用是降低天线的输人阻抗的实部，调整并臂XP时网络的实部和虚部都会发生变化，当并臂电感量增加时，网络的实部和虚部都会增加。当并臂电感量减小时，网络的实部和虚部都会减小，虚部的变化不用去考虑，尽可能地将网络的实部向传输馈线的特性阻抗Z0-50Q靠找，然后调整申臀XS，串臂XS的作用是抵消调配网络阻抗的部，调整串情XS时网络的实部没有什么变化，如果网络虚部为+调整串臂XS时就要减小电容量，如果网络虚部为一调整申臂XS时就要增加电容量，尽可能地将网络的虚部JX向0靠找就行。如此反复多次调整，最终使得调配网络参数的实部等于或接近 Z0=50Q，虚部等于或接近0(如图3)。
设F=900KHZ天线阻抗为22.5-j47.7Q，传输馈线R0=50Q。通过计算得到第一组数据XP=7.997uH，XS=4.036uH。第二组
数据XP=3910PF,XS=12.83uH。
该电路可以选择第二组数据，因为它的并臂电容量串臂电感量都比较适中，而第一组数据的并臂和串臂均为电感，而且电感量偏小，不便制作和调试。
如果选择第二组数据，申臂电感量12.83uH并臂电容量3910Pf。调试时先调整申臂的电感量，电感量减小，阻抗的实部减小，虚部向负值方向增加；电感量增加，阻抗的实部增大，虚部由负值逐渐增加到0，然后会快速向负值方向增加，当电感量增加到一定大时实部反而会减小。申臂XS的作用是提高天线的输人阻抗，调整串臀臂XS，尽可能地将网络的实部向传输馈线的特性阻抗Z0靠找，然后调整并臂 XP，并臂XP的作用就是解决调配网络的虚部，尽可能地将网络的虚部JX向靠找，实部间Z靠找，调整并臂XP可同时改变网络的虚部和实部。如果网络的虚部X=0面实部R≠Z0，说明XP调整到位，之所以R≠Z0是因为XS没有调整到位，需要重新调整，XS重新调整后 XC又发生了变化，需要再次调整XP，使网络的虚部X=0，实部 =Z0，如此反复多次调整，最终使得调配网络参数的实部等于或接近 Z0，虚部等于或接近0。
总之，匹配网络的调试是复杂技术，需要在实际工作中需要反
复计算与调整，才能达到馈线与天线的匹配。参考文献
[1]张丕灶.全固态PDM中波广播发送系统原理与维护中国广播出版社，1999年，
[2]张丕灶.全固态中波发送系统调整与维修,厦门大学出版社,2007 年
