应用研究

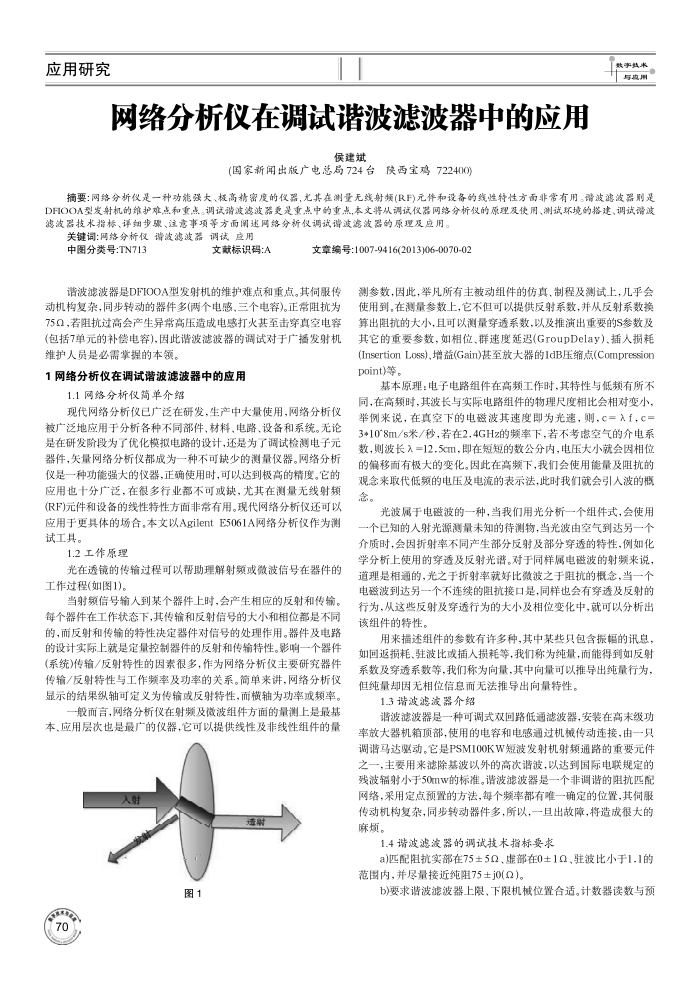

网络分析仪在调试谐波滤波器中的应用
侯建斌
(国家新闻出版广电总局724台
陕西宝鸡722400)
与皮
摘要：网络分析仪是一种功能强大、极高精密度的仪器，尤其在测量无线射频(RF)元件和设备的线性特性方面非常有用。请波滤波器则是 DFIOOA型发射机的维护难点和重点。调试增波滤波器更是重点中的重点,本文将从调试仅器网络分析仪的原理及使用、测试环境的搭建、调试确波滤波器技水术指标、详细步骤、注意事项等方面阐速网络分析仪调试谱波滤波器的原理及应用，
关键调：网络分析仪谱波滤波器调试应用
中图分类号：TN713
文献标识码：A
文章编号:1007-9416(2013)06-0070-02
谐波滤波器是DFIOOA型发射机的维护难点和重点。其何服传动机构复杂，同步转动的器件多(两个电感，三个电容)。正常阻抗为 75Q，若阻抗过高会产生异常高压造成电感打火基至击穿真空电容(包括7单元的补偿电容)，因此谱波滤波器的调试对于广播发射机维护人员是必需掌握的本额。
1网络分析仪在调试谐波滤波器中的应用
1.1网络分析仪简单介绍
现代网络分析仪已广泛在研发，生产中大量使用，网络分析仪被广泛地应用于分析各种不同部件、材料、电路、设备和系统。无论是在研发阶段为了优化模拟电路的设计，还是为了调试检测电子元器件，失量网络分析仪都成为一种不可缺少的测量仪器。网络分析仪是一种功能强大的仪器，正确使用时，可以达到极高的精度。它的应用也十分广泛，在很多行业都不可或缺，尤其在测量无线射频(RF)元件和设备的线性特性方面非常有用。现代网络分析仪还可以应用于更具体的场合，本文以AgilentE5061A网络分析仅作为测试工具。
1.2工作原理
光在透镜的传输过程可以帮助理解射额或微波信号在器件的工作过程(如图1)。
当射题信号输人到某个器件上时，会产生相应的反射和传输。每个器件在工作状态下，其传输和反射信号的大小和相位都是不同的，而反射和传输的特性决定器件对信号的处理作用。器件及电路的设计实际上就是定量控制器件的反射和传输特性。影响一个器件(系统)传输/反射特性的因素很多，作为网络分析仪主要研究器件传输/反射特性与工作频率及功率的关系。简单来讲，网络分析仪显示的结果纵轴可定义为传输或反射特性，而横轴为功率或频率。
-般而言，网络分析仪在射频及微波组件方面的量测上是最基
本、应用层次也是最广的仪器，它可以提供线性及非线性组件的量
透射
图1
测参数，因此，举凡所有主被动组件的仿真、制程及测试上，儿乎会使用到，在测量参数上，它不但可以提供反射系数，并从反射系数换算出阻抗的大小，且可以测量穿透系数，以及推演出重要的S参数及其它的重要参数，如相位、群速度延迟(GroupDelay)、插人损耗(Insertion Loss),增益(Gain)甚至放大器的1dB压缩点(Compression point)等。
基本原理：电子电路组件在高频工作时，其特性与低频有所不同，在高频时，其波长与实际电路组件的物理尺度相比会相对变小，举例来说，在真空下的电磁波其速度即为光速，则，c=入f，C= 3+10°8m/s米/秒，若在2.4GHz的频率下，若不考虑空气的介电系数，则波长入=12.5cm，即在短短的数公分内，电压大小就会因相位的偏移面有极大的变化。因此在高频下，我们会使用能量及阻抗的观念来取代低颠的电压及电流的表示法，此时我们就会引人波的概念。
光波属于电磁波的一种，当我们用光分析一个组件式，会使用一个已知的人射光源测量未知的待测物，当光波由空气到达另一个介质时，会因折射率不同产生部分反射及部分穿透的特性，例如化学分析上使用的穿透及反射光谱。对于同样属电磁波的射频来说，道理是相通的，光之于折射率就好比微波之于阻抗的概念，当一个电磁波到达另一个不连续的阻抗接口是，同样也会有穿透及反射的行为，从这些反射及穿透行为的大小及相位变化中，就可以分析出该组件的特性。
用来描述组件的参数有许多种，其中某些只包含振幅的讯息如回返损耗、驻波比或插人损耗等，我们称为纯量，而能得到如反射系数及穿透系数等，我们称为向量，其中向量可以推导出纯量行为，但纯量却因无相位信息而无法推导出向量特性。
1.3谐波滤波器介绍
谱波滤波器是一种可调式双回路低通滤波器，安装在高末级功率放大器机箱顶部，使用的电容和电感通过机械传动连接，由一只调谱马达驱动。它是PSM100KW短波发射机射频通路的重要元件之一，主要用来滤除基波以外的高次谱波，以达到国际电联规定的残波辐射小于5(mw的标准。谱波滤波器是一个非调谱的阻抗匹配网络，采用定点预置的方法，每个频率都有唯一确定的位置，其伺服传动机构复杂，同步转动器件多，所以，一且出故障，将造成很大的麻烦。
1.4谐波滤波器的调试技术指标要求
a)匹配阻抗实部在75±5Q、虽部在0±1Q，驻波比小于1.1的范围内，并尽量接近纯阻75±j0(Q)
b)要求谱波滤波器上限，下限机械位置合适。计数器读数与预
