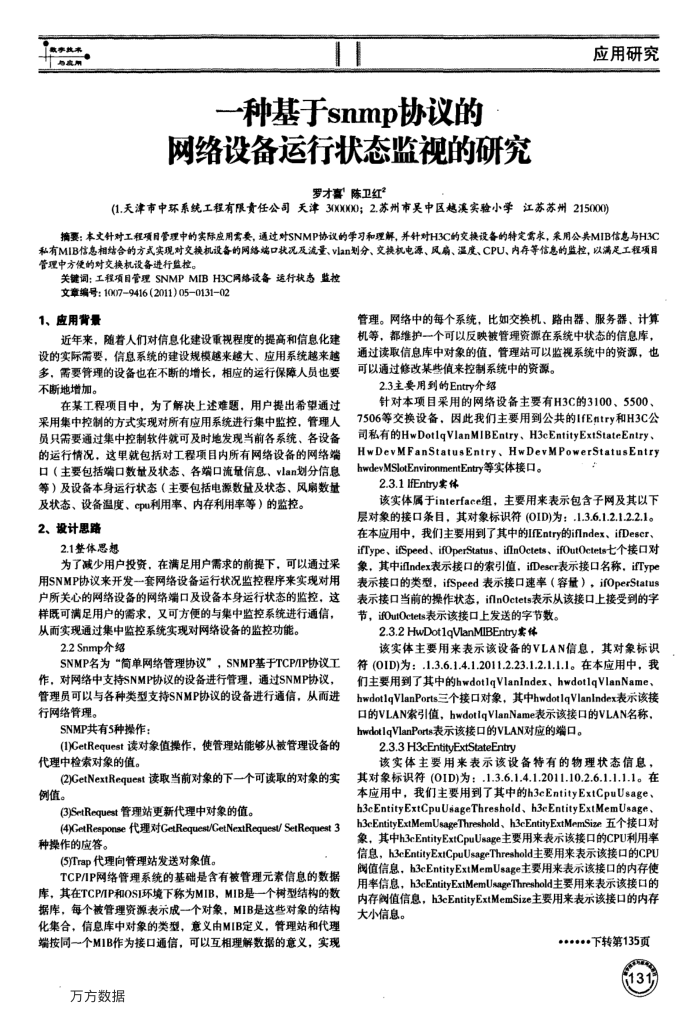

一种基于snmp协议的
网络设备运行状态监视的研究
应用研究
罗才喜”陈卫红”
(1.天津市中环系统工程有限贵任公司天津30XXK0；2.苏州市吴中区越溪实验小学江苏苏州215000)
摘要：本文针对工程项用管理中的实际应用需要，通过对SNMP协议的学习和理解，并针对H3C的交换设备的特定需求，采用公MIB信息与H3C 私有MIB信息相结合的方式实现对交换机设备的网络端口状况及流量、vlan划分、交换机电源、风扇、温度、CPU、内存等信息的监控，以满足工程项目管理中方使的对交换机设备进行监控。
关键词：工程项目管理SNMPMIBH3C网络设备运行状态监控文章编号：10079416（2011)05—0131-02
1、应用背景
近年来，随着人们对信息化建设重视程度的提高和信息化建设的实际需要，信息系统的建设规模越来越大，应用系统越来越多，需要管理的设备也在不断的增长，相应的运行保障人员也要不断地增加。
在某工程项目中，为了解决上述难题，用户提出希望通过采用集中控制的方式实现对所有应用系统进行集中监控，管理人员只需要通过集中控制软件就可及时地发现当前各系统、各设备的运行情况，这单就包括对工程项目内所有网络设备的网络端口（主要包括端口数量及状态、各端口流量信息、vlan划分信息等）及设备本身运行状态（主要包括电源数盘及状态、风扇数量
及状态、设备温度、cpo利用率、内存利用率等）的监控。 2、设计思路
2.1整体恩想
为了减少用户投资，在满足用户需求的前提下，可以通过采用SNMP协议来开发一套网络设备运行状况监控程序来实现对用户所关心的网络设备的网络端口及设备本身运行状态的监控，这样既可满足用户的需求，又可方便的与集中监控系统进行通信，从而实现通过集中监控系统实现对网络设备的监控功能。
2.2Snmp介绍
SNMP名为“简单网络管理协议”，SNMP基于TCP/IP协议工作，对网络中支持SNMP协议的设备进行管理，通过SNMP协议，管理员可以与各种类型支持SNMP协议的设备进行通信，从而进行网络管理。
SNMP共有5种操作：
(l)GetRequest读对象值操作，使管理站能够从被管理设备的代理中检索对象的值。
(2)GetNextRequest读取当前对象的下一个可读取的对象的实例值。
(3)SetRequest管理站更新代理中对象的值。
(4)GetResponse 代理对GetRequest/GetNextRequest/ SetRequest 3 种操作的应答。
(5)Trap代理向管理站发送对象值。
TCP/IP网络管理系统的基础是含有被管理元索信息的数据库，其在TCP/IP和OSI环境下称为MIB，MIB是一个树型结构的数据库，每个被管理资源表示成一个对象，MIB是这些对象的结构化集合，信息库中对象的类型，意义由MIB定义，管理站和代理端按同一个M1B作为接口通信，可以互相理解数据的意义，实现
万方数据
管理。网络中的每个系统，比如交换机、路由器、服务器、计算机等，都维护一个可以反映被管理资源在系统中状态的信息库，通过读取信息库中对象的值，管理站可以监视系统中的资源，也可以通过修改某些值来控制系统中的资源。
2.3主要用到的Entry介绍
针对本项目采用的网络设备主要有H3C的3100、5500、 7506等交换设备，因此我们主要用到公共的IfEntry和H3C公司私有的HwDotlqVlanMIBEntry，H3cEntityExtStateEntry、 HwDevMFanStatusEntry,HwDevMPowerStatusEntry hwdevMSlotEnvironmentEntry等实体接口。
2.3.1IfEntry实体
该实体属于interface组，主要用来表示包含子网及其以下层对象的接口条目，其对象标识符(0ID)为：.1.3.6.1.2.1.2.2.1。在本应用中，我们主要用到了其中的IfEntry的iflndex、ifDeser、 ifType、ifSpeed、ifOperStatus、iflnOctets、ifOutOctets七个接口对象，其中iflndex表示接口的索引值，ifDeser表示接口名称，ifType 表示接口的类型，ifSpeed表示接口速率（容量），ifOperStatus 表示接口当前的操作状态，iflnOctets表示从该接口上接受到的字节，ifOutOctets表示该接口上发送的字节数。
2.3.2HwDot1qVlanMIBEntry实体
该实体主要用来表示该设备的VLAN信息，其对象标识符(0ID)为：.1.3.6.1.4.1.2011.2.23.1.2.1.1.1。在本应用中，我们主要用到了其中的hwdotlqVlanlndex，hwdotlqVlanName hwdotlgVlanPorts三个接口对象，其中hwdotlgVlanlndex表示该接口的VLAN索引值，hwdotiqVlanName表示该接口的VLAN名称， hwdotlqVlanPorts表示该接口的VLAN对应的端口。
2.3.3H3cEntityExtStateEntry
该实体主要用来表示该设备特有的物理状态信息，其对象标识符(01D)为：.1.3.6.1.4.1.2011.10.2.6.1.1.1.1。在本应用中，我们主要用到了其中的h3eEntityExtCpuUsage、 h3cEntityExtCpuUsageThreshold,h3cEntityExtMemUsage h3cEntityExtMemUsageThreshold,h3eEntityExtMemSize 五个接对象，其中h3cEntityExtCpuUsage主要用来表示该接口的CPU利用率信息，h3cEntityExtCpuUsageThreshold主要用来表示该接口的CPU 阀值信息，h3eEntitvExtMemUsage主要用来表示该接口的内存使用率信息，h3cEntityExtMemUsageThreshold主要用来表示该接口的内存阅值信息，h3cEntityExtMemSize主要用来表示该接口的内存大小信息。
·下转第135页
