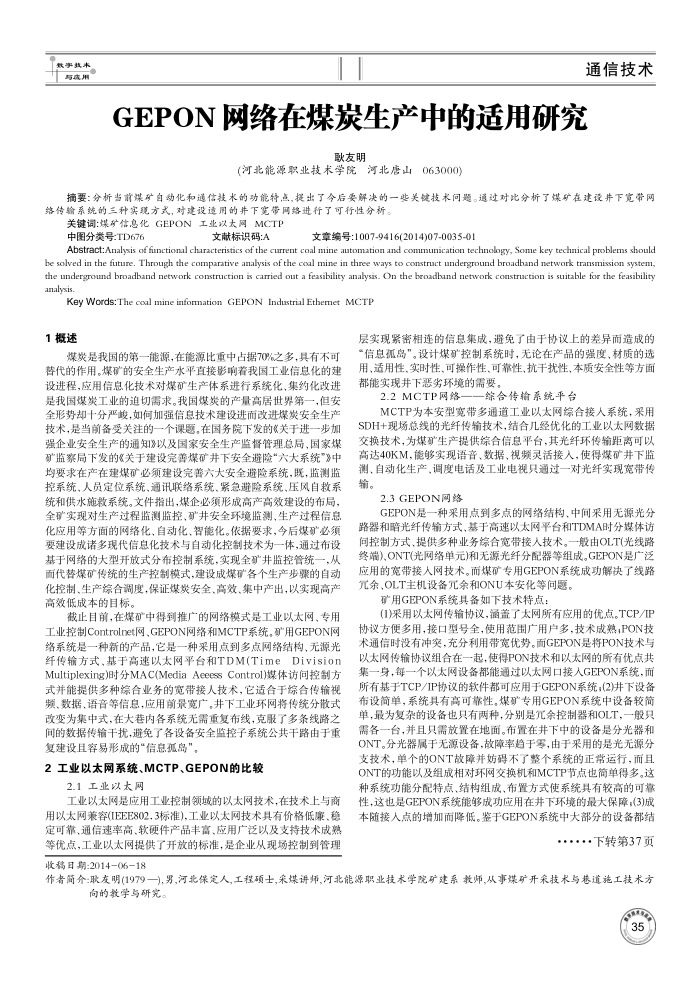

GEPON网络在煤炭生产中的适用研究
耿友明
(河北能源职业技术学院河北唐山063000)
通信技术
摘要：分析当前煤矿自动化和通信技术的功能特点，提出了今后要解决的一要关键技术问题。通过对比分析了煤矿在建设并下宽带网络传输系统的三种实现方式，对建设遗用的井下宽带网络进行了可行性分析。
关键调：煤矿信息化GEPON工业以太网MCTP
文章编号：1007-9416(2014)07-0035-01
中图分类号:TD676
文献标识码：A
Abstract:Analysis of finctional characteristics of the current coal mine automation and communication technology, Some key technical problems should be solved in the fiuture, Through the comparative analysis of the coal mine in three ways to construct underground broadband network transmission system. the underground broadband network construction is carried out a feasibility analysis. On the broadband network construction is suitable for the feasibility analysis
Key Words:The coal mine infomation GEPON Industrial Ethemet MCTP
1概述
煤荧是我国的第一能源，在能源比重中占据70%之多，具有不可替代的作用。煤矿的安全生产水平直接影响着我国工业信息化的建设进程，应用信息化技术对煤矿生产体系进行系统化，集约化改进是我国煤炭工业的迫切需求。我国煤炭的产量高居世界第一，但安全形势却十分严峻，如何加强信息技术建设进而改进煤炭安全生产技术，是当前备受关注的一个课题，在国务院下发的《关于进一步加强企业安全生产的通知》以及国家安全生产监督管理总局、国家煤矿监察局下发的《关于建设完善煤矿井下安全避险“六大系统"》中均要求在产在建煤矿必须建设完善六大安全避险系统，既，监测监控系统、人员定位系统、通讯联络系统、紧急避险系统、压风自救系统和供水施教系统。文件指出，煤企必须形成高产高效建设的布局，全矿实现对生产过程监测监控，矿并安全环境监测、生产过程信息化应用等方面的网络化、自动化、智能化。依据要求，今后煤矿必须要建设成诸多现代信息化技术与自动化控制技术为一体，通过布设基于网络的大型开放式分布控制系统，实现全矿并监控管统一，从面代替煤矿传统的生产控制模式，建设成煤矿各个生产步骤的自动化控制、生产综合调度，保证煤炭安全、高效、集中产出，以实现高产高效低成本的目标。
截止目前，在煤矿中得到推广的网络模式是工业以太网，专用工业控制Controlnet网，GEPON网络和MCTP系统，矿用GEPON网络系统是一种新的产品，它是一种采用点到多点网络结构、无源光
纤传输方式，基于高速以太网平台和TDM(Time
Division
Multiplexing)时分MAC(Media Aeeess Control)媒体访间控制方式并能提供多种综合业务的宽带接人技术，它适合于综合传输视频、数据、语音等信息，应用前景宽广。井下工业环网将传统分散式改变为集中式，在大巷内各系统无需重复布线，克服了多条线路之间的数据传输干扰，避免了各设备安全监控子系统公共干路由于重复建设且客易形成的“信息孤岛”。
2工业以太网系统、MCTP、GEPON的比较
2.1工业以太网
工业以太网是应用工业控制领域的以太网技术，在技术上与商用以太网兼容(IEEE802.3标准)，工业以太网技术具有价格低康、稳定可靠、通信速率高、软硬件产品丰富、应用广泛以及支持技术成熟等优点，工业以太网提供了开放的标准，是企业从现场控制到管理
收稿日期：2014-06-18
层实现紧密相连的信息集成，避免了由于协议上的差异而造成的“信息孤岛”。设计煤矿控制系统时，无论在产品的强度，材质的选用、适用性、实时性、可操作性、可靠性、抗干扰性、本质安全性等方面都能实现井下恶劣环境的需要。
2.2MCTP网络一一综合传输系统平台
MCTP为本安型宽带多通道工业以太网综合接人系统，采用 SDH十现场总线的光纤传输技术，结合几经优化的工业以太网数据交换技术，为煤矿生产提供综合信息平台，其光纤环传输距离可以高达40KM，能够实现语音、数据、视频灵活接人，使得煤矿井下监测、自动化生产，调度电话及工业电视只通过一对光纤实现宽带传输。
2.3GEPON网络
GEPON是一种采用点到多点的网络结构，中间采用无源光分路器和暗光纤传输方式、基于高速以太网平台和TDMA时分媒体访问控制方式、提供多种业务综合宽带接人技术。一般由OLT(光线路终端),ONT(光网络单元)和无源光纤分配器等组成。GEPON是广泛应用的宽带接人网技术。而煤矿专用GEPON系统成功解决了线路元余，OLT主机设备元余和ONU本安化等问题。
矿用GEPON系统具备如下技术特点：
(1)采用以太网传输协议，涵盖了太网所有应用的优点。TCP/IP 协议方便多用，接口型号全，使用范围广用户多，技术成熟，PON技术通信时没有冲突，充分利用带宽优势。面GEPON是将PON技术与以太网传输协议组合在一起，使得PON技术和以太网的所有优点共集一身，每一个以太网设备都能通过以太网口接人GEPON系统，而所有基于TCP/IP协议的软件都可应用于GEPON系统，(2并下设备布设简单，系统具有高可靠性，煤矿专用GEPON系统中设备较简单，最为复杂的设备也只有两种，分别是允余控制器和OLT，一般只需各一台，并且只需放置在地面。布置在井下中的设备是分光器和 ONT。分光器属于无源设备，故障率趋于零，由于采用的是光无源分支技术，单个的ONT故障并妨碍不了整个系统的正常运行，而且 ONT的功能以及组成相对环网交换机和MCTP节点也简单得多。这种系统功能分配特点、结构组成、布置方式使系统具有较高的可靠性，这也是GEPON系统能够成功应用在井下环境的最大保障，(3)成本随接人点的增加而降低。鉴于GEPON系统中大部分的设备都结
·····下转第37页
作者简介：联友明(1979一)，男,河北保定人,工程硕士,采煤讲师,河北能源职业技术学院矿建系教师,从事煤矿开采技术与巷道施工技术方
向的教学与研究。
