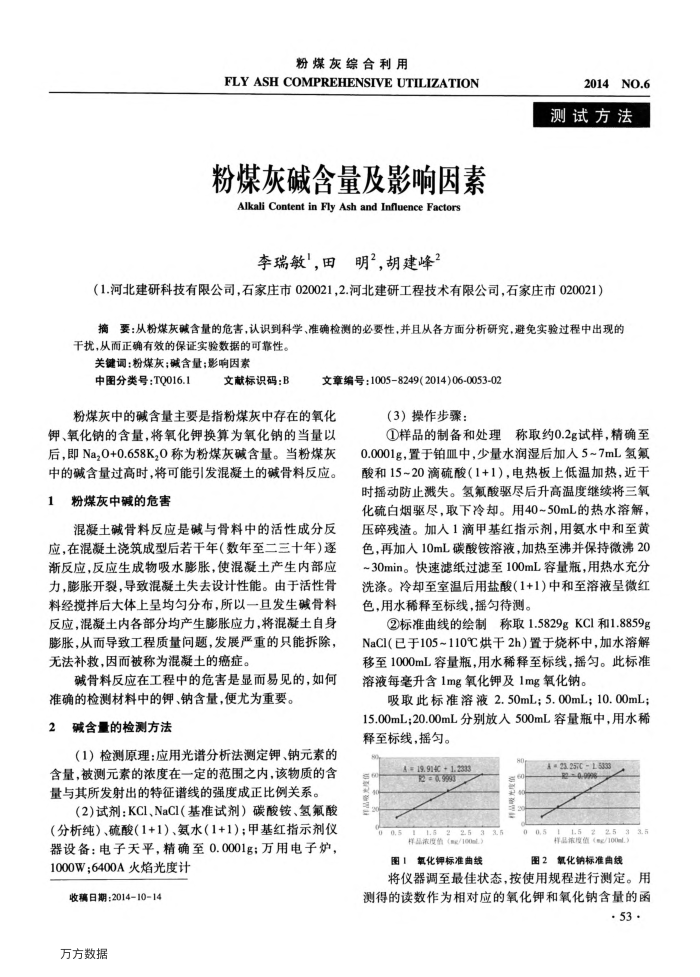

粉煤灰综合利用
FLY ASH COMPREHENSIVE UTILIZATION 粉煤灰碱含量及影响因素 Alkali Content in Fly Ash and Influence Factors
李瑞敏，田明，胡建峰2
2014NO.6 测试方法
（1.河北建研科技有限公司，石家庄市020021，2.河北建研工程技术有限公司，石家庄市020021）
摘要：从粉煤灰碱含量的危害，认识到科学、准确检测的必要性，并且从各方面分析研究，避免实验过程中出现的干扰，从而正确有效的保证实验数据的可靠性。
关键调：粉煤灰；碱含量；影响因素
中图分类号：TQ016.1
文献标识码：B
文章编号：10058249(2014)06-0053-02
粉煤灰中的碱含量主要是指粉煤灰中存在的氧化
钾、氧化钠的含量，将氧化钾换算为氧化钠的当量以后，即Na,0+0.658K,0称为粉煤灰碱含量。当粉煤灰中的碱含量过高时，将可能引发混凝土的碱骨料反应。
粉煤灰中碱的危害 1
混凝土碱骨料反应是碱与骨料中的活性成分反应，在混凝土浇筑成型后若干年（数年至二三十年）逐渐反应，反应生成物吸水膨胀，使混凝土产生内部应力，膨胀开裂，导致混凝土失去设计性能。由于活性骨料经搅拌后大体上呈均匀分布，所以一旦发生碱骨料反应，混凝土内各部分均产生膨胀应力，将混凝土自身膨胀，从而导致工程质量问题，发展严重的只能拆除，无法补救，因而被称为混凝土的癌症。
碱骨料反应在工程中的危害是显而易见的，如何
准确的检测材料中的钾、钠含量，便尤为重要。 2碱含量的检测方法
（1）检测原理：应用光谱分析法测定钾、钠元素的含量，被测元素的浓度在一定的范围之内，该物质的含量与其所发射出的特征谱线的强度成正比例关系。
(2)试剂：KCl、NaCI（基准试剂）碳酸铵、氢氟酸（分析纯）、硫酸（1+1）、氨水（1+1）；甲基红指示剂仪器设备：电子天平，精确至0.0001g：万用电子炉， 1000W；6400A火焰光度计
收稿日期：2014-10-14 万方数据
（3）操作步骤：
①样品的制备和处理称取约0.2g试样，精确至 0.0001g，置于铂皿中，少量水润湿后加入5~7mL氢氟酸和15~20滴硫酸（1+1），电热板上低温加热，近干时摇动防止溅失。氢氟酸驱尽后升高温度继续将三氧化硫白烟驱尽，取下冷却。用40~50mL的热水溶解，压碎残渣。加人1滴甲基红指示剂，用氨水中和至黄色，再加人10mL碳酸铵溶液，加热至沸并保持微沸20 ~30min。快速滤纸过滤至100mL容量瓶，用热水充分洗涤。冷却至室温后用盐酸(1+1)中和至溶液呈微红色，用水稀释至标线，摇匀待测。
②标准曲线的绘制称取1.5829gKCl和1.8859g NaCl(已于105~110℃烘干2h)置于烧杯中，加水落解移至1000mL容量瓶，用水稀释至标线，摇匀。此标准溶液每毫升含1mg氧化钾及1mg氧化钠。
吸取此标准溶液2.50mL；5.00mL；10.00mL；
15.00mL：20.00mL分别放人500mL容量瓶中，用水稀释至标线，摇匀。
A-23.25C15033
A= 19. 914C + 1.2333
R=0.9993
00.5
样品流度单（g/100ml.）
图1氧化钾标准曲线
3.
00.5
22-0-996
L5225 3 3. 样品浓度(eg/100ml.）)
图2氧化钠标准典线
将仪器调至最佳状态，按使用规程进行测定。用测得的读数作为相对应的氧化钾和氧化钠含量的函
·53·
