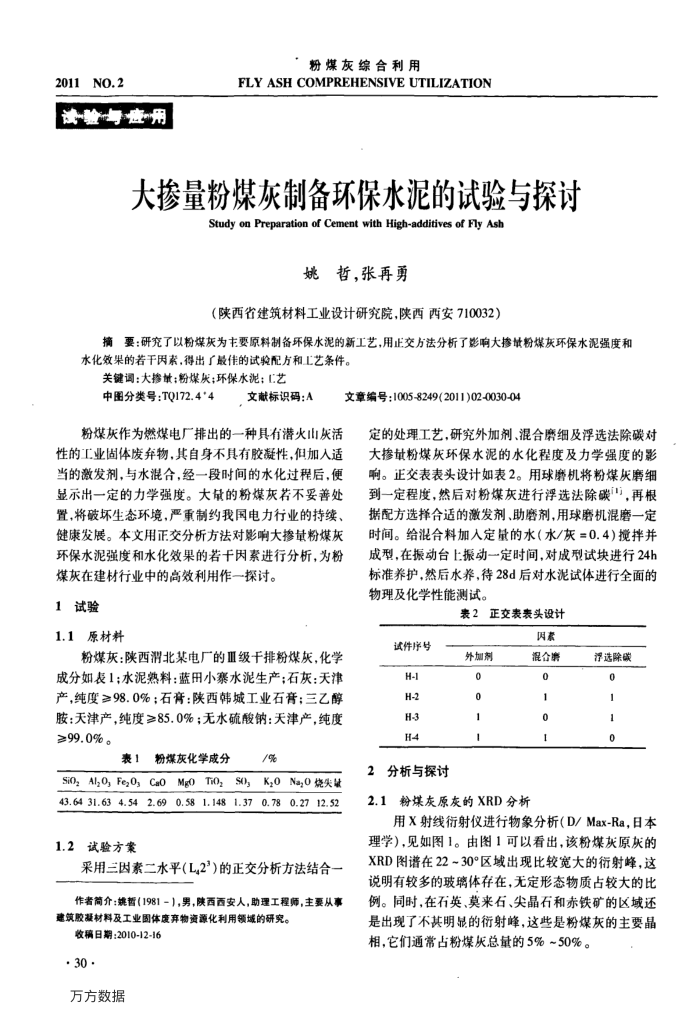

2011NO.2
该验与症用
粉煤灰综合利用
FLY ASH COMPREHENSIVEUTILIZATION
大掺量粉煤灰制备环保水泥的试验与探讨
Study on Preparation of Cement with High-additives of Fly Ash
姚哲，张再勇
（陕西省建筑材料工业设计研究院，陕西西安710032）
捕要：研究了以粉煤灰为主要原料制备环保水泥的新工艺，用正交方法分析了影响大掺量粉煤灰环保水泥强度和水化效果的若干因索，得出了最佳的试验配方和工艺条件。
关键调：大掺量：粉煤灰；环保水泥；L艺
中图分类号：TO172.4*4
文献标识码：A
粉煤灰作为燃煤电厂排出的一种具有潜火山灰活性的工业固体废弃物其自身不具有胶凝性，但加入适当的激发剂，与水混合，经一段时间的水化过程后，便显示出一定的力学强度。大最的粉煤灰若不要善处置，将破坏生态环境，严重制约我国电力行业的持续、健康发展。本文用正交分析方法对影响大掺量粉煤灰环保水泥强度和水化效果的若干因素进行分析，为粉
煤灰在建材行业中的高效利用作一探讨。 1试验
1.1原材料
粉煤灰：陕西消北某电厂的Ⅲ级于排粉煤灰，化学成分如表1；水泥熟料：蓝田小寨水泥生产；石灰：天津产，纯度≥98.0%；石膏：陕西韩城工业石膏；三乙醇胺：天津产，纯度≥85.0%；无水硫酸钠：天津产，纯度 ≥99.0%。
表1
粉煤灰化学成分
Si0, Al,O, Fe,0, Cao
MgoTiOz
SO,
/%
K,0Na,O烧尖量
43.64 31.63 4.54 2.690.58 1.148 1.37
0.78
0.2712.52
1.2试验方案
采用三因素二水平(L,2"）的正交分析方法结合一作者简介：姚哲（1981-），男，陕西西安人，助理工程师，主要从事建筑胶凝材料及工业固体度弃物资源化利用领域的研究。
收稿日期：2010-12-16·30 ·
万方数据
文章编号：1005-8249(2011)02-0030-04
定的处理工艺，研究外加剂、混合磨组及浮选法除碳对大掺量粉煤灰环保水泥的水化程度及力学强度的影响。正交表表头设计如表2。用球磨机将粉煤灰磨细到一定程度，然后对粉煤灰进行浮选法除碳，再根据配方选择合适的激发剂、助磨剂，用球磨机混磨一定时间。给混合料加入定量的水（水/灰=0.4）搅拌并成型，在振动台上振动一定时间，对成型试块进行24h 标准养护，然后水养，待28d后对水泥试体进行全面的物理及化学性能测试。
表2正交表表头设计
试件序号 H-1 H-2 H-3 H4
2分析与探讨
外加剂 0 0 1-
粉煤灰原灰的XRD分析
2.1
因素
混合端 0 1 0-
浮选除碳
0-1 0
用X射线衍射仪进行物象分析（D/Max-Ra，日本理学)，见如图1。由图1可以看出，该粉煤灰原灰的 XRD图谱在22~30°区域出现比较宽大的衍射峰，这说明有较多的玻璃体存在，无定形态物质占较大的比例。同时，在石英、莫来石、尖晶石和赤铁矿的区域还是出现了不其明显的衍射峰，这些是粉煤灰的主要晶相，它们通常占粉煤灰总量的5%~50%。
