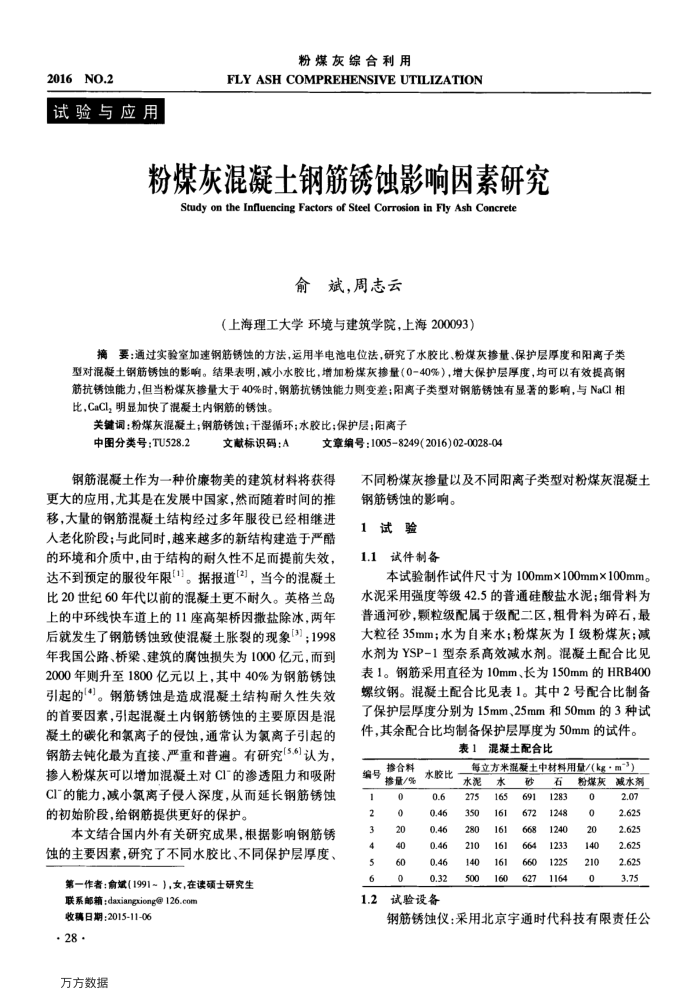

2016NO.2
试验与应用
粉煤灰综合利用
FLY ASH COMPREHENSIVEUTILIZATION
粉煤灰混凝土钢筋
网筋锈蚀影响因素研究
Study on the Influencing Factors of Steel Corrosion in Fly Ash Concrete
俞斌，周志云
（上海理工大学环境与建筑学院，上海200093）
摘要：通过实验室加速钢筋锈蚀的方法，运用半电池电位法，研究了水胶比、粉煤灰掺量、保护层厚度和阳离子类型对混凝土钢筋锈蚀的影响。结果表明，减小水胶比，增加粉煤灰掺量（0-40%），增大保护层厚度，均可以有效提高钢筋抗锈蚀能力，但当粉煤灰掺量大于40%时，钢筋抗锈蚀能力则变差；阳离子类型对钢筋锈蚀有显著的影响，与NaCI相比，CaCl，明显加快了混凝土内钢筋的锈蚀。
关键词：粉煤灰混凝土；钢筋锈蚀；干湿循环；水胶比；保护层：阳离子
中图分类号：TU528.2
文账标识码：A
文章编号：10058249(2016)02-0028-04
钢筋混凝土作为一种价廉物美的建筑材料将获得更大的应用，尤其是在发展中国家，然而随着时间的推移，大量的钢筋混凝土结构经过多年服役已经相继进人老化阶段；与此同时，越来越多的新结构建造于严酷的环境和介质中，由于结构的耐久性不足而提前失效，达不到预定的服役年限1}。据报道2]，当今的混凝土比20世纪60年代以前的混凝土更不耐久。英格兰岛上的中环线快车道上的11座高架桥因撒盐除冰，两年后就发生了钢筋锈蚀致使混凝土胀裂的现象[3]；1998 年我国公路、桥梁、建筑的腐蚀损失为1000亿元，而到 2000年则升至1800亿元以上，其中40%为钢筋锈蚀引起的(4)。钢筋锈蚀是造成混凝土结构耐久性失效的首要因素，引起混凝土内钢筋锈蚀的主要原因是混凝土的碳化和氯离子的侵蚀，通常认为氯离子引起的钢筋去钝化最为直接、严重和普遍。有研究[5.6]认为，掺人粉煤灰可以增加混凝土对CI的渗透阻力和吸附 CI的能力，减小氯离子侵人深度，从而延长钢筋锈蚀的初始阶段，给钢筋提供更好的保护。
本文结合国内外有关研究成果，根据影响钢筋锈蚀的主要因素，研究了不同水胶比、不同保护层厚度、
第一作者：俞斌(1991～），女，在读硕士研究生联系邮箱：daxiangxiong@126.com
收璃日期：2015-11-06· 28 ·
万方数据
不同粉煤灰掺量以及不同阳离子类型对粉煤灰混凝土
钢筋锈蚀的影响。 1试验
1.1试件制备
本试验制作试件尺寸为100mm×100mm×100mm。水泥采用强度等级42.5的普通硅酸盐水泥：细骨料为普通河砂，颗粒级配属于级配二区，粗骨料为碎石，最大粒径35mm；水为自来水；粉煤灰为I级粉煤灰；减水剂为YSP-1型奈系高效减水剂。混凝土配合比见表1。钢筋采用直径为10mm、长为150mm的HRB400 螺纹钢。混凝土配合比见表1。其中2号配合比制备了保护层厚度分别为15mm、25mm和50mm的3种试件，其余配合比均制备保护层厚度为50mm的试件。
表1混凝土配合比
掺合料编号
掺量/% 0 0
3 4 5 6
20 40 60 0
水胶比 0.6 0.46 0.46 0.46 0.46 0.32
试验设备 1.2
每立方米混凝土中材料用量/（kg·m""）
粉煤灰减水剂
水泥
水
砂
275 350 280 210 140 500
165 161 161 161 161 160
691 672 668 t99 660 627
石
1283 1248 1240 1233 1225 1164
0 0 20 140 210 0
2.07 2.625 2.625 2.625 2.625 3.75
钢筋锈蚀仪：采用北京宇通时代科技有限责任公
