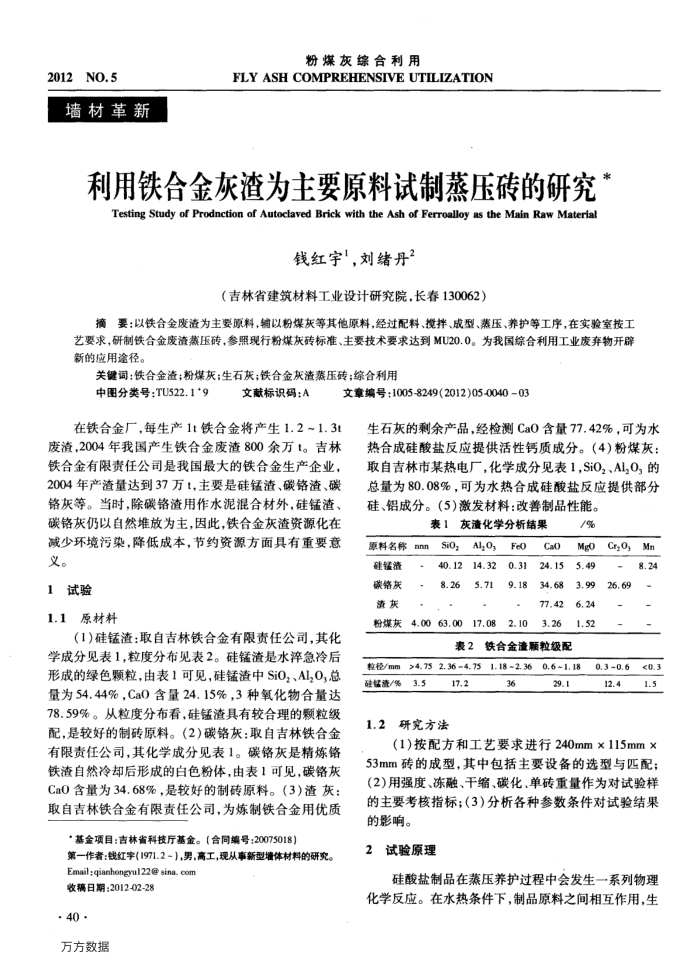

2012NO.5
墙材革新
粉煤灰综合利用
FLY ASH COMPREHENSIVE UTILIZATION
利用铁合金灰渣为主要原料试制蒸压砖的研究 Testing Study of Prodnction of Autoclaved Brick with the Ash of Ferroalloy as the Main Raw Material
钱红宇1，刘绪丹2
（吉林省建筑材料工业设计研究院，长春130062）
摘要：以铁合金废渣为主要原料，辅以粉煤灰等其他原料，经过配料、搅拌、成型、蒸压、养护等工序，在实验室按工艺要求，研制铁合金废渣燕压砖，参照现行粉煤灰砖标准、主要技术要求达到MU20.0。为我国综合利用工业废弃物开辟新的应用途径。
关键词：铁合金渣：粉煤灰：生石灰：铁合金灰渣蒸压砖；综合利用
中图分类号：TU522.1*9
在铁合金厂，每生产1t铁合金将产生1.2~1.3t 废渣，2004年我国产生铁合金废渣800余万1。吉林铁合金有限责任公司是我国最大的铁合金生产企业， 2004年产渣量达到37万t，主要是硅锰渣、碳铬渣、碳铬灰等。当时，除碳铬渣用作水泥混合材外，硅锰渣、碳铬灰仍以自然堆放为主，因此，铁合金灰渣资源化在减少环境污染，降低成本，节约资源方面具有重要意义。
1试验
1.1原材料
（1)硅锰渣：取自吉林铁合金有限责任公司，其化学成分见表1，粒度分布见表2。硅锰渣是水率急冷后形成的绿色颗粒，由表1可见，硅锰渣中SiOz、Al,O,总量为54.44%，Ca0含量24.15%，3种氧化物合量达 78.59%。从粒度分布看，硅锰渣具有较合理的颗粒级配，是较好的制砖原料。（2）碳铬灰：取自吉林铁合金有限责任公司，其化学成分见表1。碳铬灰是精炼铬铁渣自然冷却后形成的白色粉体，由表1可见，碳铬灰 Ca0含量为34.68%，是较好的制砖原料。（3）渣灰：取自吉林铁合金有限责任公司，为炼制铁合金用优质
*基金项目：吉林省科技厅基金。（合同编号：20075018）
第一作者：钱红字（1971.2～），男，高工，现从事新型墙体材料的研究。 Email:qianhongyul22@ sina.com
收稿日期：2012-02-28· 40·
万方数据
文献标识码：A
文章编号：1005-8249(2012)05-004003
生石灰的剩余产品，经检测Ca0含量77.42%，可为水热合成硅酸盐反应提供活性钙质成分。（4）粉煤灰：取自吉林市某热电厂，化学成分见表1,SiO,、Al,O，的总量为80.08%，可为水热合成硅酸盐反应提供部分硅、铝成分。（5)激发材料：改善制品性能。
表1灰渣化学分析结果
原料名称nnn
硅锰渣碳铬灰清灰
tous
Al,o,
Feo
40.1214.32
0.31
8.26
粉煤灰
4.00
63.00
5.71. 17.08
表2
Cao
/%
Mgo
5.49 24.15
9.18
34.68
3.99 77.42
6.24
2.10
3.26
铁合金渣颗粒级配
1.52
0.6 -1.18
>4, 75 2.36 ~4, 75
1.18 ~2.36
粒径/mm
硅锰渣/%
3.5
17.2
1.2研究方法
36
29.1
Cr,O,
8.24 26.69
0.3~0.6
<0.3
12.4
1.5
(1）按配方和工艺要求进行240mm×115mm× 53mm砖的成型，其中包括主要设备的选型与匹配；(2)用强度、冻融、干缩、碳化、单砖重量作为对试验样的主要考核指标；（3）分析各种参数条件对试验结果
的影响。 2
试验原理
硅酸盐制品在蒸压养护过程中会发生一系列物理化学反应。在水热条件下，制品原料之间相互作用，生
