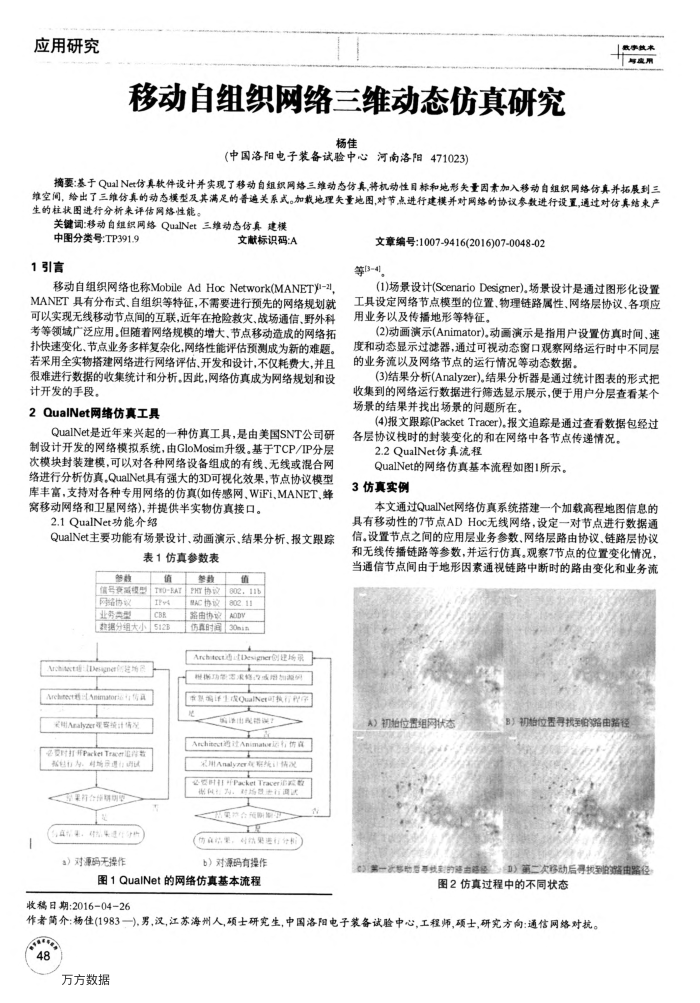

应用研究
移动自组织网络三维动态仿真研究
杨佳
(中国洛阳电子装备试验中心河南洛阳471023)
武学来每质用
摘要：基于QualNet仿真软件设计并实现了移动自组织网络三维动态仿具,将机动性目标和地形失量因素加入移动自组织网络仿具并拓展到三维空间，给出了三维仿真的动态模型及其满足的普通关系式。加载地理失量地图，对节点进行建模并对网络的协议参数进行设置,通过对仿真结束产生的柱状图进行分析来评估网络性能。
关键调：移动自组织网络QualNet三维动态仿具建模
中图分类号：TP391.9 1引言
文献标识码：A
移动自组织网络也称Mobile AdHocNetwork(MANET)i-2, MANET具有分布式、自组织等特征，不需要进行预先的网络规划就可以实现无线移动节点间的互联，近年在抢险教灾、战场通信、野外科考等领城广泛应用。但随着网络规模的增大、节点移动造成的网络拓扑快速变化、节点业务多样复杂化，网络性能评估预测成为新的难题。若采用全实物搭建网络进行网络评估、开发和设计，不仅耗费大，并且很难进行数据的收集统计和分析。因此，网络仿真成为网络规划和设计开发的手段。
2QuaINet网络仿真工具
QualNet是近年来兴起的一种仿真工具，是由美国SNT公司研制设计开发的网络模拟系统，由GloMosim升级。基于TCP/IP分层次模块封装建模，可以对各种网络设备组成的有线.无线或混合网络进行分析仿真，QualNet具有强大的3D可视化效果，节点协议模型库丰富，支持对各种专用网络的仿真(如传感网，WiFi.MANET、蜂窝移动网络和卫星网络)并提供半实物仿真接口。
2.1QualNet功能介绍
QualNet主要功能有场景设计、动画演示、结果分析、报文跟踪
表1仿真参数表
智信号亮威楼网络协议业劳费型整据分组大小
rthitctt:(Desagner
Arehner :tAnimatorie i: fh a 实明Aralyzer亚要统：t情 2PackerTracerE%量达
果的合作研
，真表，果量件 a）对源码无操作
参数
TEO-HATPHY 设
TP. CBR
C协议路由协议伤真时润
值 802. 11b R02
AOD
Arshtotd tDesis 徐
-2
r创建场
编洋生成QualNet我门P学
净t器
运价真
ZJtAnal
e tt iPaket Traeri
合距
(情自比量，时结果要计 b）对源码有操作
图1QualNet的网络仿真基本流程
文章编号：1007-9416(2016)07-0048-02 等[3-4]
(1)场景设计(ScenarioDesigner),场景设计是通过图形化设置工具设定网络节点模型的位置、物理链路属性、网络层协议、各项应用业务以及传播地形等特征。
(2)动画演示(Animator)。动画演示是指用户设置仿真时间、速度和动态显示过滤器，通过可视动态窗口观察网络运行时中不同层的业务流以及网络节点的运行情况等动态数据。
(3)结果分析(Analyzer)。结果分析器是通过统计图表的形式把收集到的网络运行数据进行筛选显示展示，便于用户分层查看某个场景的结果并找出场景的问题所在。
(4)报文跟踪(PacketTracer),报文追踪是通过查看数据包经过各层协议栈时的封装变化的和在网络中各节点传递情况。
2.2QualNet仿真流程
QualNet的网络仿真基本流程如图1所示。 3仿真实例
本文通过QualNet网络仿真系统搭建一个加载高程地图信息的具有移动性的7节点ADHoc无线网络，设定一对节点进行数据通信。设置节点之间的应用层业务参数、网络层路由协议，链路层协议和无线传播链路等参数，并运行仿真，观察7节点的位置变化情况，当通信节点间由于地形因素通视链路中断时的路由变化和业务流
人）初拍位需组网肤态
一水#心质联然到的路三路场
B初拍位置寻找至怕路由路径
多-D）二买移动后寻提到的路由路
图2仿真过程中的不同状态
收稿日期：2016-04-26
作者简介：杨佳(1983一).男，汉，江苏海州人，硕士研究生，中国落阳电子策备试验中心，工程师，硕士，研究方向：通信网络对抗。 8
