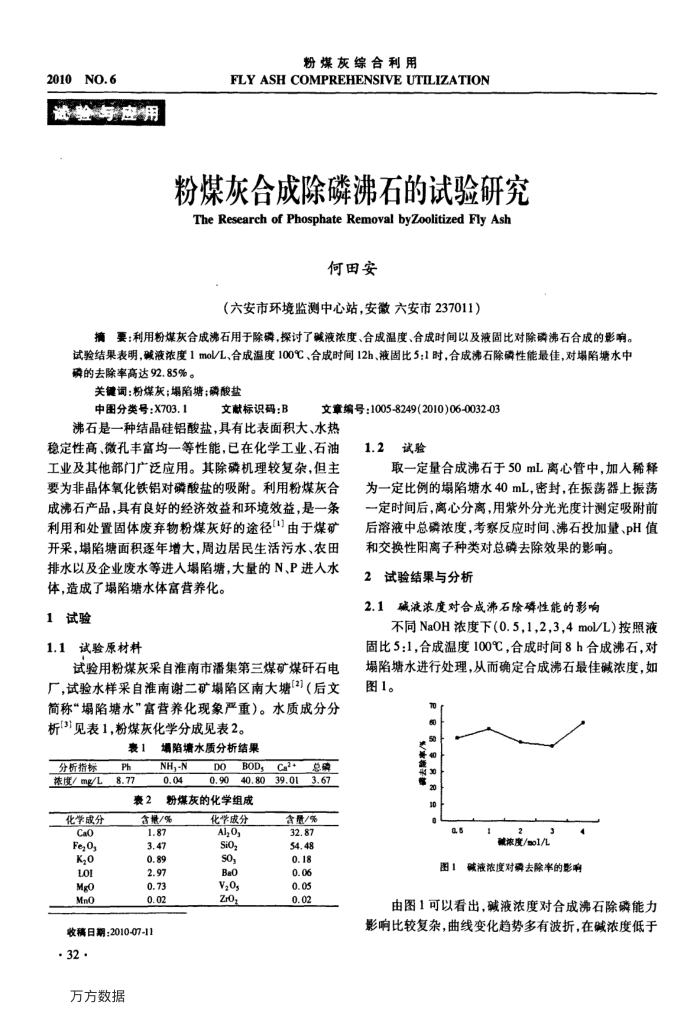

2010NO.6
E用验用
粉煤灰综合利用
FLYASH COMPREHENSIVEUTILIZATION
粉煤灰合成除磷沸石的试验研究 TheResearchof PhosphateRemovalbyZoolitizedFlyAsh
何田安
（六安市环境监测中心站，安徽六安市237011）
摘要：利用粉煤灰合成沸石用于除磷，探讨了碱液浓度、合成温度、合成时间以及液固比对除磷沸石合成的影响。试验结果表明，碱液浓度1mol/L、合成温度100℃、合成时间12h、液固比5：1时，合成沸石除磷性能最佳，对塌陷塘水中磷的去除率高达92.85%。
关键词：粉煤灰；塌陷塘；磷酸盐
中图分类号：X703.1
文献标识码：B
文章编号：1005-8249(2010)06-0032-03
沸石是一种结晶硅铝酸盐，具有比表面积大、水热
稳定性高、微孔丰富均一等性能，已在化学工业、石油工业及其他部门产泛应用。其除磷机理较复杂，但主要为非晶体氧化铁铝对磷酸盐的吸附。利用粉煤灰合成沸石产品，具有良好的经济效益和环境效益，是一条利用和处置固体废弃物粉煤灰好的途径[！]由于煤矿开采，場陷塘面积逐年增大，周边居民生活污水、农田排水以及企业废水等进人塌陷塘，大量的N、P进入水
体，造成了塌陷塘水体富营养化。 1试验
1.1试验原材料
试验用粉煤灰采自准南市潘集第三煤矿煤研石电厂，试验水样采自淮南谢二矿塌陷区南大塘[2}（后文简称“塌陷塘水”富营养化现象严重）。水质成分分析[3]见表1,粉煤灰化学分成见表2。
表1
竭陷塘水质分析结果
分析指标
Ph
浓度/mg/L8.77
表2
化学成分 Cao Fe,o, K,o LO1 Mgo MnO
NH,-N 0.04
DO
BOD,
Ca2+
总
0.9040.8039.013.67
粉煤灰的化学组成
含量/% 1.87 3.47 0.89 2.97 0.73 0.02
收稿日期：2010-07-11· 32 ·
万方数据
化学成分 Al,o, sio, sos Bao V,o, zro,
含量/% 32.87 54.48 0.18 0.06 0.05 0.02
1.2
试验
取一定量合成沸石于50mL离心管中，加人稀释为一定比例的塌陷塘水40mL，密封.在振荡器上振荡一定时间后，离心分离，用紫外分光光度计测定吸附前后溶液中总磷浓度，考察反应时间、沸石投加量、PH值
和交换性阳离子种类对总磷去除效果的影响。 2试验结果与分析
2.1碱液浓度对合成沸石除磷性能的影响
不同Na0H浓度下（0.5.1,2,3.4mo/L）按照液固比5：1，合成温度100℃，合成时间8h合成沸石，对塌陷塘水进行处理，从而确定合成沸石最佳碱浓度，如图1。
0 10
.5
碱浓度/so1/
图1碱液浓度对磷去除率的影响
由图1可以看出，碱液浓度对合成沸石除磷能力影响比较复杂，曲线变化趋势多有波折，在碱浓度低于
