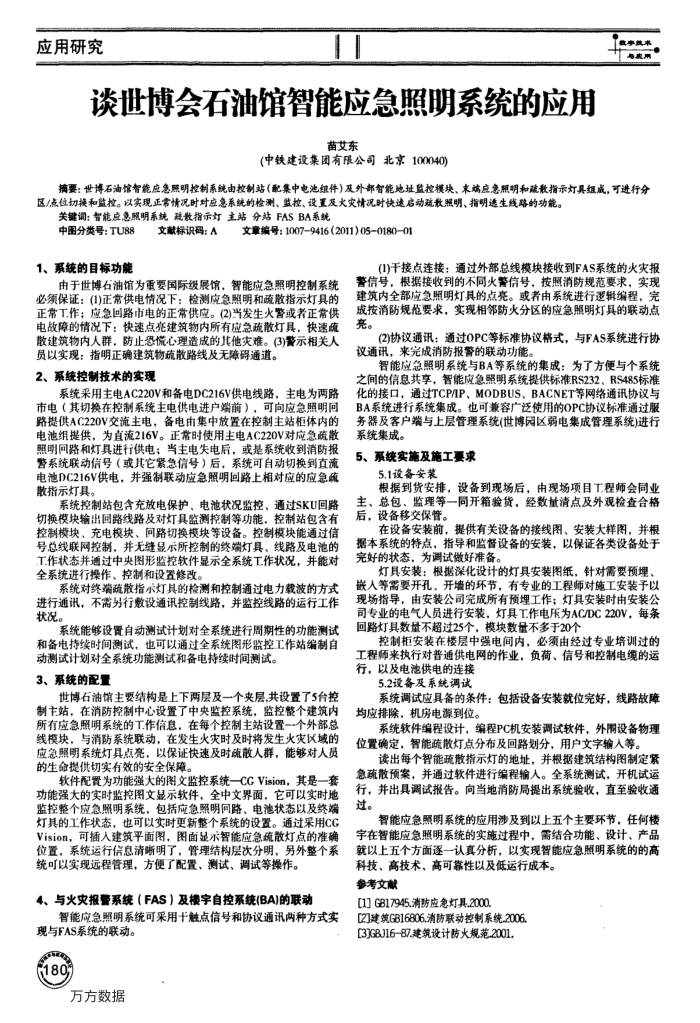

谈世博会石油馆智能应急照明系统的应用
苗艾东
（中铁建设集团有限公司北京100040
微事热术与费用
摘要：世博石油馆智能应急照明控制系纯由校制站（配集中电池组件）及外部智能地址监控模块、末端应急照明和疏敏指承灯具组点，可进行分区/点位切换和监控。以实现正常情况时对应急系统的检测、监控、设置及火灾情况时快速启动疏敏照明、指明速生线露的功能。
关键调：智能应急照明系统疏数指示灯主站分站FASBA系统
中图分类号：TU88
1、系统的目标功能
文献标识码：A
文章编号：1007-9416(2011)05018001
(1)干接点连接：通过外部总线模块接收到FAS系统的火灾报警信号，根据接收到的不同火警信号，按照消防规范要求，实现
由于世博石油馆为重要国际级展馆，智能应急照明控制系统必须保证：(1)正常供电情况下：检测应急照明和疏散指示灯具的正常T.作；应急回路市电的正常供应。(2)当发生火或者正常供电故障的情况下：快速点亮建筑物内所有应急疏散灯具，快速疏散建筑物内人群，防止恐慌心理造成的其他灾难。(3)警示相关人
员以实现：指明正确建筑物疏散路线及无障碍通道。 2、系统控制技术的实现
系统采用主电AC220V和备电DC216V供电线路，主电为两路市电（其切换在控制系统主电供电进户端前），可向应急照明回路提供AC220V交流主电，备电由集中放置在控制主站柜体内的电池组提供，为直流216V。正常时使用主电AC220V对应急疏散照明回路和灯具进行供电；当主电失电后，或是系统收到消防报警系统联动信号（或其它紧急信号）后，系统可自动切换到直流电池DC216V供电，并强制联动应急照明回路上相对应的应急疏散指示灯具。
系统控制站包含充放电保护、电池状况监控、通过SKU回路切换模块输出回路线路及对灯具监测控制等功能，控制站包含有控制模块、充电模块、回路切换模块等设备。控制模块能通过信号总线联网控制，并无缝显示所控制的终端灯具、线路及电池的 T.作状态并通过中央图形监控软件显示全系统工作状况，并能对全系统进行操作、控制和设置修改。
系统对终端疏散指尔灯具的检测和控制通过电力载波的方式进行通讯，不需另行数设通讯控制线路，并监控线路的运行工作状况。
系统能够设置自动测试计划对全系统进行周期性的功能测试和备电持续时间测试，也可以通过全系统图形监控工作站编制自
动测试计划对全系统功能测试和备电持续时间测试。 3、系统的配
世博石油馆主要结构是上下两层及一个夹层,共设置了5台控制主站，在消防控制中心设置了中央监控系统，监控整个建筑内所有应急照明系统的T.作信息，在每个控制主站设置一个外部总线模块，与消防系统联动，在发生火灾时及时将发生火灾区域的应急照明系统灯具点亮，以保证快速及时疏散人群，能够对人员的生命提供切实有效的安全保障。
软件配置为功能强大的图文监控系统一CCGVision，其是一套功能强大的实时监挖图文显示软件，全中文界面，它可以实时地监控整个应急照明系统，包括应急照明同路、电池状态以及终端灯具的工作状态，也可以实时更新整个系统的设置。通过采用CG Vision，可插人建筑平面图，图面显示智能应急疏散灯点的准确位置，系统运行信息清晰明了，管理结构层次分明，另外整个系统可以实现远程管理，方便了配置、测试、调试等操作。
4、与火灾报警系统（FAS）及楼字自控系统(BA)的联动
智能应急照明系统可采用十触点信号和协议通讯两种方式实
现与FAS系统的联动。 180%
方方数据
建筑内全部应急照明灯具的点亮。或者由系统进行逻辑编程，完成按消防规范要求，实现相邻防火分区的应急照明灯具的联动点亮
(2)协议通讯：通过OPC等标准协议格式，与FAS系统进行协议通讯，来完成消防报警的联动功能。
智能应急照明系统与BA等系统的集成：为了方便与个系统之间的信息共享，智能应急照明系统提供标准RS232、RS485标准化的接口，通过TCP/IP、MODBUS、BACNET等网络通讯协议与 BA系统进行系统集成。也可兼容广泛使用的OPC协议标准通过服务器及客户端与上层管理系统(世博园区弱电集成管理系统)进行系统集成。
5、系统实施及施工要求
5.1设备安装
根据到货安排，设备到现场后，由现场项目T程师会同业主、总包、监理等一同开箱验货，经数量清点及外观检查合格后，设备移交保管。
在设备安装前，提供有关设备的接线图、安装大样图，并根据本系统的特点，指导和监督设备的安装，以保证各类设备处于完好的状态，为调试做好准备。
灯具安装：根据深化设计的灯具安装图纸，针对需要预埋、嵌入等需要开孔、开墙的环节，有专业的工程师对施工安装予以现场指导，由安装公司完成所有预埋工作；灯具安装时由安装公司专业的电气人员进行安装，灯具T作电压为AC/DC220V，每条回路灯具数量不超过25个，模块数量不多于20个
控制柜安装在楼层中强电间内，必须由经过专业培训过的工程师来执行对普通供电网的作业，负荷、信号和控制电缆的运行，以及电池供电的连接
5.2设备及系统调试
系统调试应具备的条件：包括设备安装就位完好，线路故障均应排除，机房电源到位。
系统软件编程设计，编程PC机安装调试软件，外设备物理位置确定，智能疏散灯点分布及回路划分，用户文字输入等。
读出每个智能疏散指示灯的地址，并根据建筑结构图制定紧
急疏散预案，并通过软件进行编程输人。全系统测试，开机试运行，并出具调试报告。向当地消防局提出系统验收，直至验收通过。
智能应急照明系统的应用涉及到以上五个主要环节，任何楼宇在智能应急照明系统的实施过程中，需结合功能、设计、产品就以上五个方面逐一认真分析，以实现智能应急照明系统的的高
科技、高技术、高可靠性以及低运行成本。参考文献
[1]GB17945.消防应急灯具.2000
[2]建筑GB16806.消防联动控制系统2006[3]GBJ16-87.建筑设计防火规范.200]
