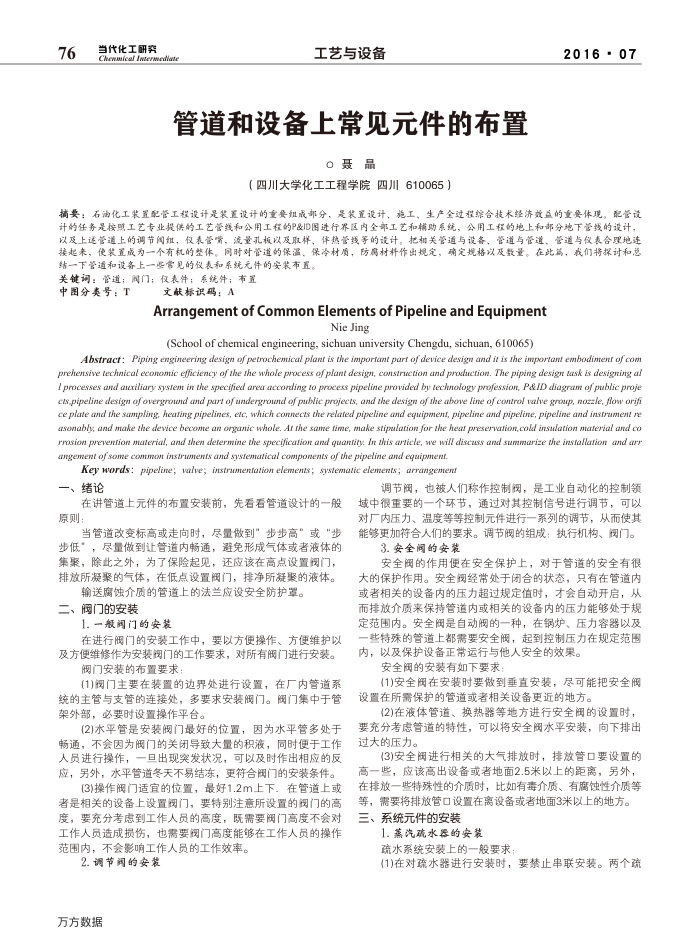

当代化工研究
wefal
工艺与设备
管道和设备上常见元件的布置
O聂品
（四川大学化工工程学院四川610065）
2016-07
摘要：石油化工装置配管工程设计是装置设计的重要组成邮分，是装置设计，施工，生产全过程综合技术经济效益的重要体现，配管设计的任务是按熙工艺专业提供的工艺管线和公用工程的P&ID图进行界区内全部工艺和辅助系统，公用工程的地上和部分地下管线的设计，以及上远管道上的调节阅组，仅表管嘴，流量孔板以及取样、伴热管线等的设计。把相关管道与设备、管道与管道、管道与仅表合理地连接起来，使装置成为一个有机的整体。同时对管道的保温、保冷材质，防材料作出规定，确定规格以及数量。在此高，我们将探讨和总
结一下管通和设各上一要常见的仪表和系统元件的安装市置。关键词：管道；阅门；仅表件；系统件；市置
中图分类号：T
文献标识码：A
ArrangementofCommonElementsofPipelineandEquipment
Nie Jing
(School of chemical engineering, sichuan university Chengdu, sichuan, 610065)
Abstracf: Piping engineering design of petrochemical planr is the imporfant parf of device design and it is the importan embodimenf of com prehensive technical economic eficiency of zhe the whole process of plant design, contstriction and prodarcrion. The piping design lask is designing af I processes and atexiliary system in the specijfied ared according to process pipeline provided by lechnology profession, P&ID diagram of public proje cts,pipeline design of overgroud and part of underground of public projects, and zhe design of the above line of control vwahve group, nozzle, flow orif ce plate and rhe sampling, heating pipelines, etc, which connects the relafed pipeline and equzipmenz, pipeline and pipeline, pipeline and instrumem rg asonably, and make zhe device become an organic whole. Ar rhe same rime, make stipularion for zhe heaf preservation,cold insarlation material and co rrosion prevention material, and zhen derermine the specijficarion and quanrity: In zhkis article, we will discass and summarize the installarion and ary angement of some common instrimenfs and sysfematical components of the pipeline and equipment
Key words: pipeline; vahve; instramentation elemens; systematic elements; arrangemen
一、绪论
在讲管道上元件的布置安装前，先看看管道设计的一般原则：
当管道改变标高或走向时，尽量做到”步步高”或“步步低”，尽量做到让管道内畅通，避免形成气体或者液体的集聚，除此之外，为了保险起见，还应该在高点设置阀门，排放所凝聚的气体，在低点设置阀门，排净所凝聚的液体。
输送腐蚀介质的管道上的法兰应设安全防护罩。二、阀门的安装
1.一般阅门的安装
在进行阀门的安装工作中，要以方便操作、方便维护以及方便维修作为安装阀门的工作要求，对所有阀门进行安装。
阀门安装的布置要求
(1)阀门主要在装置的边界处进行设置，在厂内管道系统的主管与支管的连接处，多要求安装阀门。阀门集中于管架外部，必要时设置操作平台。
(2)水平管是安装阀门最好的位置，因为水平管多处于畅通，不会因为阀门的关闭导致大量的积液，同时便于工作人员进行操作，一旦出现突发状况，可以及时作出相应的反应，另外，水平管道冬天不易结冻，更符合阀门的安装条件。
(3)操作阀门适宜的位置，最好1.2m上下，在管道上或者是相关的设备上设置闵门，要特别注意所设置的阀门的高度，要充分考虑到工作人员的高度，既需要阀门高度不会对工作人员造成损伤，也需要阅门高度能够在工作人员的操作范围内，不会影响工作人员的工作效率。
2.调节阅的安装方方数据
调节阀，也被人们称作控制阀，是工业自动化的控制领域中很重要的一个环节，通过对其控制信号进行调节，可以对厂内压力、温度等等控制元件进行一系列的调节，从而使其能够更加符合人们的要求。调节阀的组成：执行机构、阅门。
3.安全间的安装
安全阀的作用便在安全保护上，对于管道的安全有很大的保护作用。安全阀经常处于闭合的状态，只有在管道内或者相关的设备内的压力超过规定值时，才会自动开启，从而排放介质来保持管道内或相关的设备内的压力能够处于规定范围内。安全阀是自动阀的一种，在钢炉、压力容器以及些特殊的管道上都需要安全阀，起到控制压力在规定范围内，以及保护设备正常运行与他人安全的效果。
安全阀的安装有如下要求
(1)安全阀在安装时要做到垂直安装，尽可能把安全阀设置在所需保护的管道或者相关设备更近的地方。
(2)在液体管道、换热器等地方进行安全阀的设置时，
要充分考虑管道的特性，可以将安全阀水平安装，向下排出过大的压力。
(3)安全阀进行相关的大气排放时，排放管口要设置的高一些，应该高出设备或者地面2.5米以上的距离，另外，在排放一些特殊性的介质时，比如有毒介质、有腐蚀性介质等等，需要将排放管口设置在离设备或者地面3米以上的地方。
系统元件的安装
三、
1.蒸汽疏水器的安装
疏水系统安装上的一般要求：
(1)在对疏水器进行安装时，要禁止串联安装。两个疏
