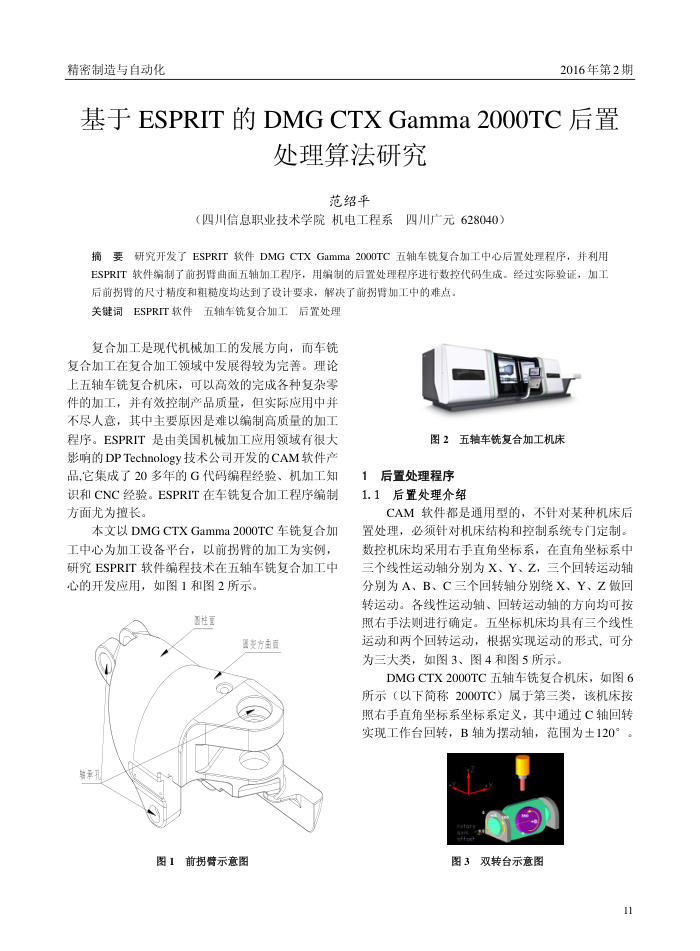

精密制造与自动化
2016年第2期
基于 ESPRIT 的 DMG CTX Gamma 2000TC 后置
处理算法研究
范绍平
（四川信息职业技术学院机电工程系四川广元628040）
摘要研究开发了ESPRIT软件DMGCTXGamma2000TC五轴车铣复合加工中心后置处理程序，并利用 ESPRIT软件编制了前拐臂曲面五轴加工程序，用编制的后置处理程序进行数控代码生成。经过实际验证，加工后前拐臂的尺寸精度和租髓度均达到了设计要求，解决了前拐臂加工中的难点。
关键词ESPRIT软件五轴车铣复合加工后置处理复合加工是现代机械加工的发展方向，而车铣
复合加工在复合加工领域中发展得较为完善。理论上五轴车铣复合机床，可以高效的完成各种复杂零件的加工，并有效控制产品质量，但实际应用中并不尽人意，其中主要原因是难以编制高质量的加工
程序。ESPRIT是由美国机械加工应用领域有很大影响的DPTechnology技术公司开发的CAM软件产品，它集成了20多年的G代码编程经验、机加工知识和CNC经验。ESPRIT在车铣复合加工程序编制方面尤为擅长。
本文以DMGCTXGamma2000TC车铣复合加工中心为如工设备平台，以前拐跨的加工为实例，研究ESPRIT软件编程技术在五轴车铣复合加工中心的开发应用，如图1和图2所示。
围柱面
圆炎方由面
轴承
图1前拐臂示意图
图2五轴车铣复合加工机床
1后置处理程序 1.1后置处理介绍
CAM软件都是通用型的，不针对某种机床后置处理，必须针对机床结构和控制系统专门定制。数控机床均采用右手直角坐标系，在直角坐标系中三个线性运动轴分别为X、Y、Z，三个回转运动轴分别为A、B、C三个回转轴分别绕X、Y、Z做回转运动。各线性运动轴、回转运动轴的方向均可按照右手法则进行确定。五坐标机床均具有三个线性运动和两个回转运动，根据实现运动的形式，可分为三大类，如图3、图4和图5所示。
DMGCTX2000TC五轴车铣复合机床，如图6 所示（以下简称2000TC）属于第三类，该机床按照右手直角坐标系坐标系定义，其中通过C轴回转实现工作台回转，B轴为摆动轴，范围为土120°。
图3双转台示意图
