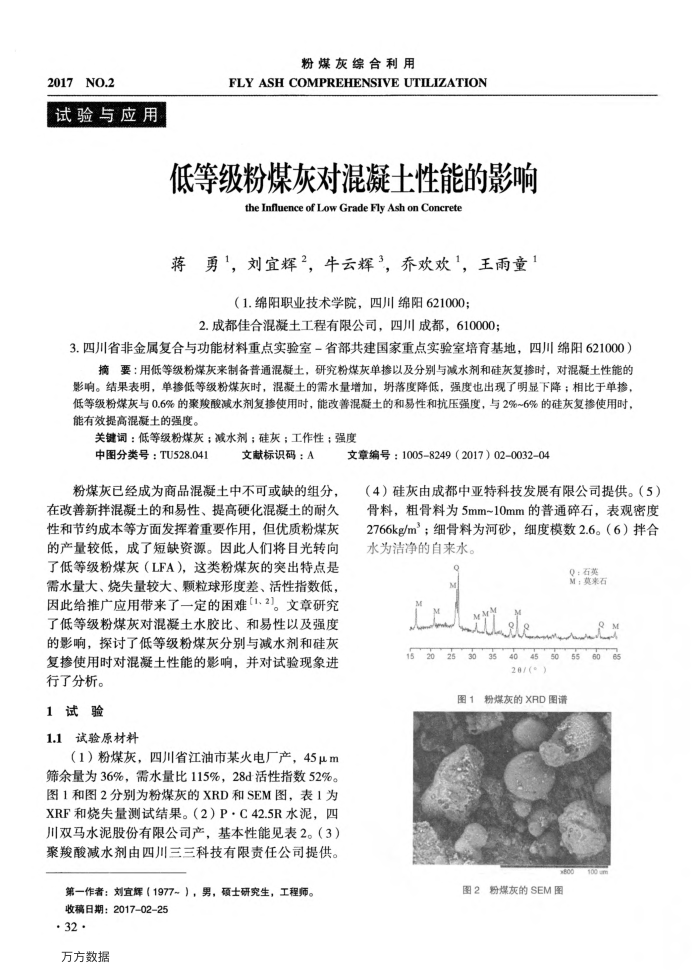

2017NO.2
试验与应用
粉煤灰综合利用
FLYASHCOMPREHENSIVE UTILIZATION
低等级粉煤灰对混凝土性能的影响
the Influence of Low Grade Fly Ash on Concrete
蒋勇1，刘宜辉2，牛云辉3，乔欢欢1，王雨童1
（1.绵阳职业技术学院，四川绵阳621000；
2.成都佳合混凝土工程有限公司，四川成都，610000；
3.四川省非金属复合与功能材料重点实验室－省部共建国家重点实验室培育基地，四川绵阳621000）
摘要：用低等级粉煤灰来制备普通混凝土，研究粉煤灰单掺以及分别与减水剂和硅灰复掺时，对混凝土性能的影响。结果表明，单掺低等级粉煤灰时，混凝土的需水量增加，落度降低，强度也出现了明显下降；相比于单掺，低等级粉煤灰与0.6%的聚羧酸减水剂复掺使用时，能改善混凝土的和易性和抗压强度，与2%~6%的硅灰复掺使用时，能有效提高混凝土的强度。
关键词：低等级粉煤灰：减水剂；硅灰：工作性：强度
中图分类号：TU528.041
文献标识码：A
粉煤灰已经成为商品混凝土中不可或缺的组分，
在改善新拌混凝土的和易性、提高硬化混凝土的耐久性和节约成本等方面发挥着重要作用，但优质粉煤灰的产量较低，成了短缺资源。因此人们将目光转向了低等级粉煤灰（LFA），这类粉煤灰的突出特点是需水量大、烧失量较大、颗粒球形度差、活性指数低，因此给推广应用带来了一定的困难【1、2]。文章研究了低等级粉煤灰对混凝土水胶比、和易性以及强度的影响，探讨了低等级粉煤灰分别与减水剂和硅灰复掺使用时对混凝土性能的影响，并对试验现象进
行了分析。 1试验
1.1试验原材料
（1）粉煤灰，四川省江油市某火电厂产，45μm 筛余量为36%，需水量比115%，28d活性指数52%。图1和图2分别为粉煤灰的XRD和SEM图，表1为 XRF和烧失量测试结果。（2）P·C42.5R水泥，四川双马水泥股份有限公司产，基本性能见表2。（3）聚羧酸减水剂由四川三三科技有限责任公司提供。
第一作者：刘宜辉（1977～），男，硕士研究生，工程师。
收稿日期：2017-02-25·32 ·
万方数据
文章编号：10058249（2017）02-003204
（4）硅灰由成都中亚特科技发展有限公司提供。（5）骨料，粗骨料为5mm~10mm的普通碎石，表观密度 2766kg/m；细骨料为河砂，细度模数2.6。（6）拌合水为洁净的自来水。
Q M
LNe
Q：石美：N
152025303540455055608
26/(*)
图1粉煤灰的XRD图谱图2粉煤灰的SEM图
