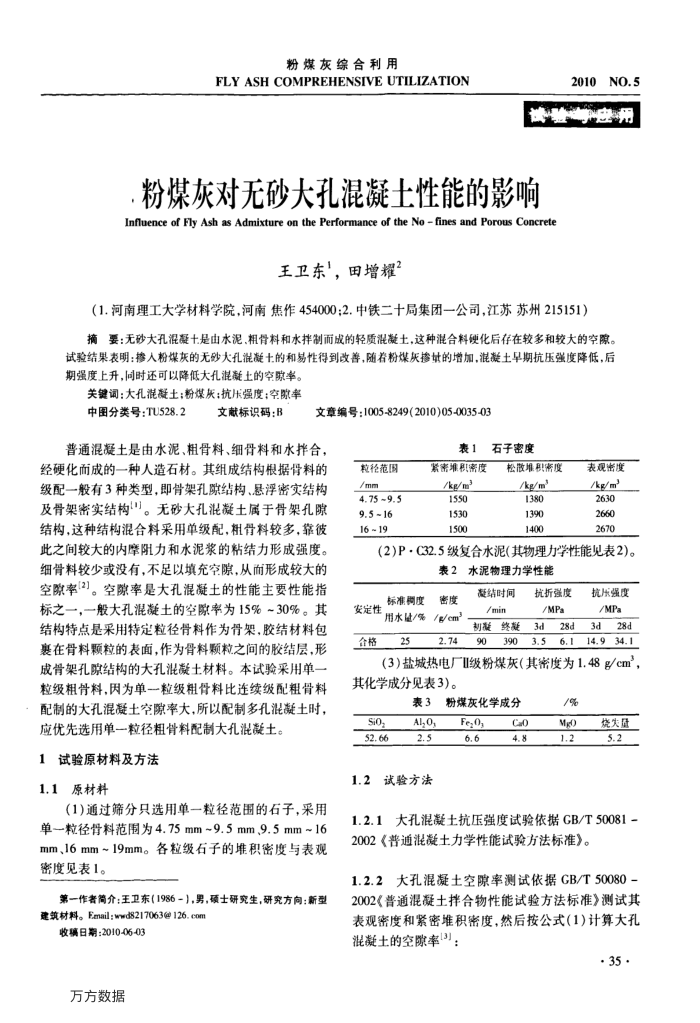

粉煤灰综合利用
FLYASHCOMPREHENSIVE UTILIZATION
2010NO.5 成中
粉煤灰对无砂大孔混凝土性能的影响 Influence of Fly Ash as Admixture on the Performance of the No fines and Porous Concrete
王卫东，田增耀”
（1.河南理工大学材料学院，河南焦作454000：2.中铁二十局集团一公司，江苏苏州215151）
摘要：无砂大孔混凝十是由水泥.相骨料和水拌制而成的轻质混凝土，这种混合料硬化后存在较多和较大的空隙。试验结果表明：掺人粉煤灰的无砂大孔混凝土的和易性得到改善，随着粉煤灰掺盐的增加，混凝土早期抗压强度降低，后期强度上升，同时还可以降低大孔混截土的空率。
关键调：大孔混整土：粉煤灰：抗压强度：空欧率
中图分类号：TU528.2
文献标识码：B
文章编号：1005-8249(2010)05-0035-03
普通混凝土是由水泥、粗骨料、细骨料和水拌合，经硬化而成的一种人造石材。其组成结构根据骨料的级配一般有3种类型，即骨架孔隙结构、悬浮密实结构及骨架密实结构。无砂大孔混凝土属于骨架孔隙结构，这种结构混合料采用单级配，粗骨料较多，靠彼此之间较大的内摩阻力和水泥浆的粘结力形成强度。细骨料较少或没有，不足以填充空隙，从而形成较大的空隙率(2]。空隙率是大孔混凝土的性能主要性能指标之一，一般大孔混凝土的空原率为15%~30%。其结构特点是采用特定粒径骨料作为骨架，胶结材料包裹在骨料颗粒的表面，作为骨料颗粒之间的胶结层，形成骨架孔隙结构的大孔混凝土材料。本试验采用单一粒级粗骨料因为单-一粒级粗骨料比连续级配粗骨料配制的大孔混凝土空隙率大，所以配制多孔混凝土时，应优先选用单一粒径粗骨料配制大孔混凝土。
1试验原材料及方法 1.1原材料
(1)通过筛分只选用单一粒径范围的石子，采用单一粒径骨料范围为4.75mm~9.5mm9.5mm~16 mm、16mm~19mm。各粒级石子的堆积密度与表观密度见表1。
第一作者简介：王卫东（1986-），男，硕士研究生，研究方向：新型建筑材料。E.mail:wwd8217063@126.com
收稿日期：2010-06-03 万方数据
粒检范围/mm
4.75 ~9.5 9.5 ~16 16 ~ 19
表1石子密度
紫密堆积南度/kg/m 1550 1530 1500
松散堆积密度/kg/m 1380 1390 1400
表观密度/kg/m 2630 2660 2670
(2)P·C32.5级复合水泥(其物理力学性能见表2)。
表2水泥物理力学性能
标准稠度
安定性合格
密度
用水量/%/g/em
25
2.74
凝结时间/min 韧凝终凝
90
390
抗折强度/MPa
3d 3.5
28d 6.1
抗压强度/MPa
3d
28d
14.934.1
（3）盐城热电厂Ⅱ级粉煤灰（其密度为1.48g/cm 其化学成分见表3)。
表3
粉煤灰化学成分
sio 52.66
Al,0, 2.5
1.2试验方法
Fe,0, 6.6
Cao 4.8
%/
Mgo 1.2
烧失量 5.2
1.2.1大孔混凝土抗压强度试验依据CB/T50081 2002《普通混凝土力学性能试验方法标准》。
1.2.2大孔混凝土空隙率测试依据GB/T50080-2002《普通混凝土拌合物性能试验方法标准》测试其表观密度和紧密堆积密度，然后按公式(1)计算大孔混凝土的空隙率13]：
·35·
