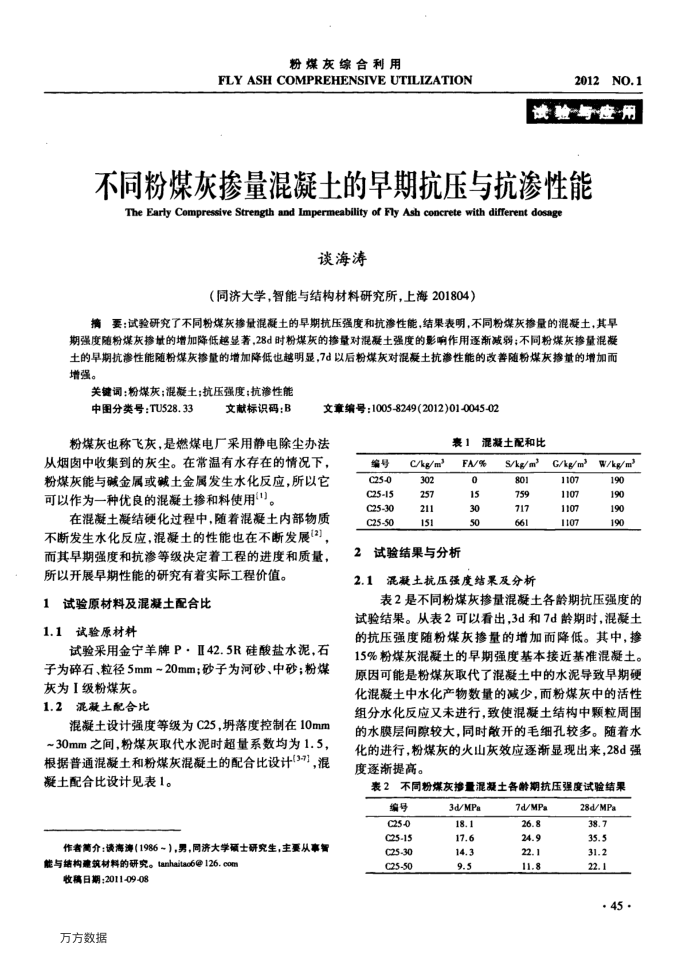

粉煤灰综合利用
FLY ASH COMPREHENSIVE UTILIZATION
2012
NO.1
读验与应用
不同粉煤灰掺量混凝土的早期抗压与抗渗性能 TheEarlyCompressiveStrengthand Impermeability of FlyAsh concretewith different dosage
谈海涛
（同济大学，智能与结构材料研究所，上海201804）
摘要：试验研究了不同粉煤灰掺量混凝土的早期抗压强度和抗渗性能，结果表明，不同粉煤灰掺量的混凝土，其早期强度随粉煤灰掺量的增加降低越显著，28d时粉煤灰的掺量对混凝土强度的影响作用逐新减弱；不同粉煤灰掺量混凝土的早期抗渗性能随粉煤灰掺量的增加降低也越明显，7d以后粉煤灰对混凝土抗渗性能的改善随粉煤灰掺量的增加而增强。
关键词：粉煤灰；混凝土；抗压强度；抗渗性能
中图分类号：TU528.33
文献标识码：B
文章编号：1005-8249(2012)01-0045-02
粉煤灰也称飞灰，是燃煤电厂采用静电除尘办法从烟肉中收集到的灰尘。在常温有水存在的情况下，粉煤灰能与碱金属或碱土金属发生水化反应，所以它可以作为一种优良的混凝土掺和料使用")。
在混凝土凝结硬化过程中，随着混凝土内部物质不断发生水化反应，混凝土的性能也在不断发展(2) 而其早期强度和抗渗等级决定着工程的进度和质量，所以开展早期性能的研究有着实际工程价值。
1试验原材料及混凝土配合比 1.1试验原材料
试验采用金宁羊牌P：Ⅱ42.5R硅酸盐水泥，石子为碎石、粒径5mm~20mm；砂子为河砂、中砂；粉煤
灰为I级粉煤灰。 1.2混凝土配合比
混凝土设计强度等级为C25，落度控制在10mm ~30mm之间，粉煤灰取代水泥时超量系数均为1.5，根据普通混凝土和粉煤灰混凝土的配合比设计(37].混凝土配合比设计见表1。
作各善介：读海湾（1986~），男，同济大学硕士研究生，主要从事暂能与结构建筑材料的研究。tanhaitao6@126.com
收稿日期：2011-09-08 万方数据
编号 C25-0 C25-15 C25-30 C25-50
C/kg/m 302 257 211 151
表1
混凝土配和比
FA/% 0 15 30 50
试验结果与分析 2
S/kg/m 801 759 717 661
2.1混凝土抗压强度结果及分析
G/kg/m 1107 1107 1107 1107
W/kg/m 190 190 190 190
表2是不同粉煤灰掺量混凝土各龄期抗压强度的试验结果。从表2可以看出,3d和7d龄期时，混凝土的抗压强度随粉煤灰掺量的增加而降低。其中，掺 15%粉煤灰混凝土的早期强度基本接近基准混凝土。原因可能是粉煤灰取代了混凝土中的水泥导致早期硬化混凝土中水化产物数量的减少，而粉煤灰中的活性组分水化反应又未进行，致使混凝土结构中颗粒周围的水膜层间隙较大，同时敏开的毛细孔较多。随着水化的进行，粉煤灰的火山灰效应逐渐显现出来，28d强度逐渐提高。
表2不同粉煤灰掺量混凝土各龄期抗压强度试验结果
编号 C25-0 C25-15
C25-50
3d/MPa 18.1 17.6 14.3 9.5
7d/MPa 26.8 24.9 22.1 11.8
28d/MPa 38.7 35.5 31.2 22.1
·45·
