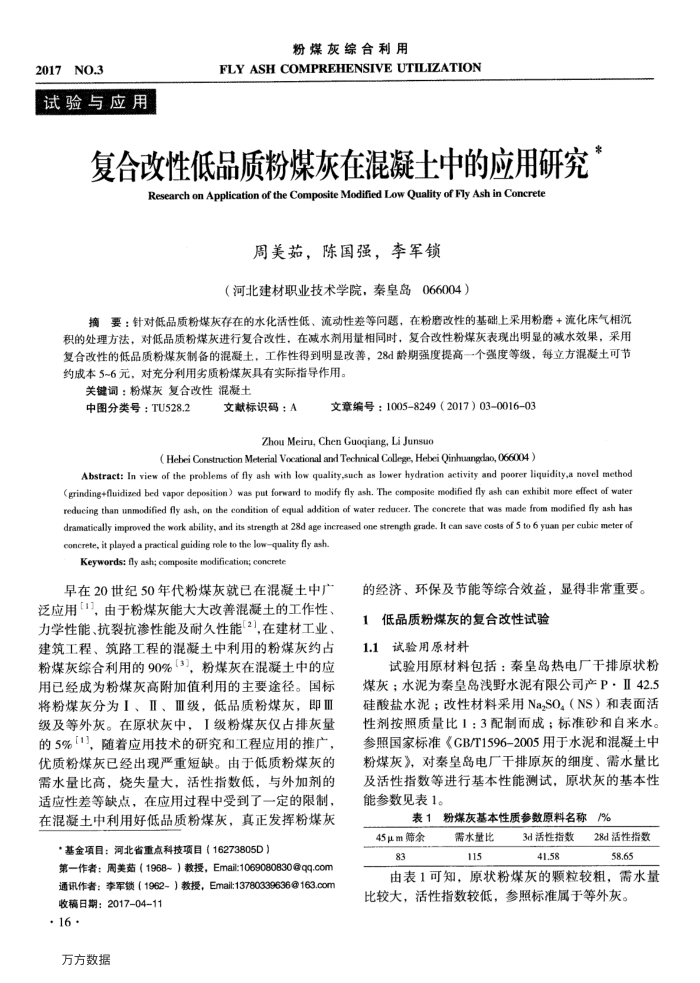

2017NO.3
试验与应用
粉煤灰综合利用
FLY ASH COMPREHENSIVE UTILIZATION
复合改性低品质粉煤灰在混凝土中的应用研究
Research on Application of the Composite Modified Low Quality of Fly Ash in Concrete
周美茹，陈国强，李军锁
（河北建材职业技术学院，秦皇岛066004）
摘要：针对低品质粉煤灰存在的水化活性低、流动性差等间题，在粉磨改性的基础上采用粉磨+流化床气相沉积的处理方法，对低品质粉煤灰进行复合改性，在减水剂用量相同时，复合改性粉煤灰表现出明显的减水效果，采用复合改性的低品质粉煤灰制备的混凝土，工作性得到明显改善，28d龄期强度提高一个强度等级，每立方混凝土可节约成本5~6元，对充分利用劣质粉煤灰具有实际指导作用。
关键调：粉煤灰复合改性混凝土
中图分类号：TU528.2
文献标识码：A
文章编号：1005-8249（2017）030016-03
Zhou Meiru, Chen Guoqiang, Li Junsuo
( Hebei Construction Meterial Vocational and Technical College, Hebei Qinhaangdao, 066004 )
Abstract: In view of the problems of fly ash with low quality,such as lower hydration activity and poorer liquidity,a novel method(grinding+fluidized bed vapor deposition) was put fonrard to modify fly ash. The composite modified fly ash can exhibit more effect of water reducing than unmodified fly ash, on the eondition of equal addition of water reducer. The concrete that was made from modified fly ash has dramatically improved the work ability, and its strength at 28d age inereased one strength grade. It can save costs of 5 to 6 yuan per cubic mcter of
concrete, it played a practieal guiding role to the lowquality fly ash. Keywords: fly ash; composite modification; concrete
早在20世纪50年代粉煤灰就已在混凝土中广泛应用1，由于粉煤灰能大大改善混凝土的工作性、力学性能、抗裂抗渗性能及耐久性能[2],在建材工业、建筑工程、筑路工程的混凝土中利用的粉煤灰约占粉煤灰综合利用的90%[3]，粉煤灰在混凝土中的应用已经成为粉煤灰高附加值利用的主要途径。国标将粉煤灰分为I、Ⅱ、耳级，低品质粉煤灰，即Ⅱ 级及等外灰。在原状灰中，I级粉煤灰仅占排灰量的5%11，随着应用技术的研究和工程应用的推广，优质粉煤灰已经出现严重短缺。由于低质粉煤灰的需水量比高，烧失量大，活性指数低，与外加剂的适应性差等缺点，在应用过程中受到了一定的限制，在混凝土中利用好低品质粉煤灰，真正发挥粉煤灰
*基金项目：河北省重点科技项目（16273805D）
第一作者：周美茹（1968~）教授，Email:1069080830@qq.com 通讯作者：李军锁（1962~）教授，Email:13780339636@163.com
收稿日期：2017-04-11·16·
万方数据
的经济、环保及节能等综合效益，显得非常重要。 1低品质粉煤灰的复合改性试验
试验用原材料
1.1
试验用原材料包括：秦皇岛热电厂干排原状粉煤灰；水泥为秦皇岛浅野水泥有限公司产P·Ⅱ42.5 硅酸盐水泥；改性材料采用Na,SO。（NS）和表面活性剂按照质量比1：3配制而成；标准砂和自来水。参照国家标准《GB/T1596-2005用于水泥和混凝土中粉煤灰》，对秦皇岛电厂干排原灰的细度、需水量比及活性指数等进行基本性能测试，原状灰的基本性能参数见表1。
表1粉煤灰基本性质参数原料名称
/%
45μm筛余
83
需水量比 115
3d活性指数 41.58
28d活性指数 58.65
由表1可知，原状粉煤灰的颗粒较粗，需水量比较大，活性指数较低，参照标准属于等外灰。
