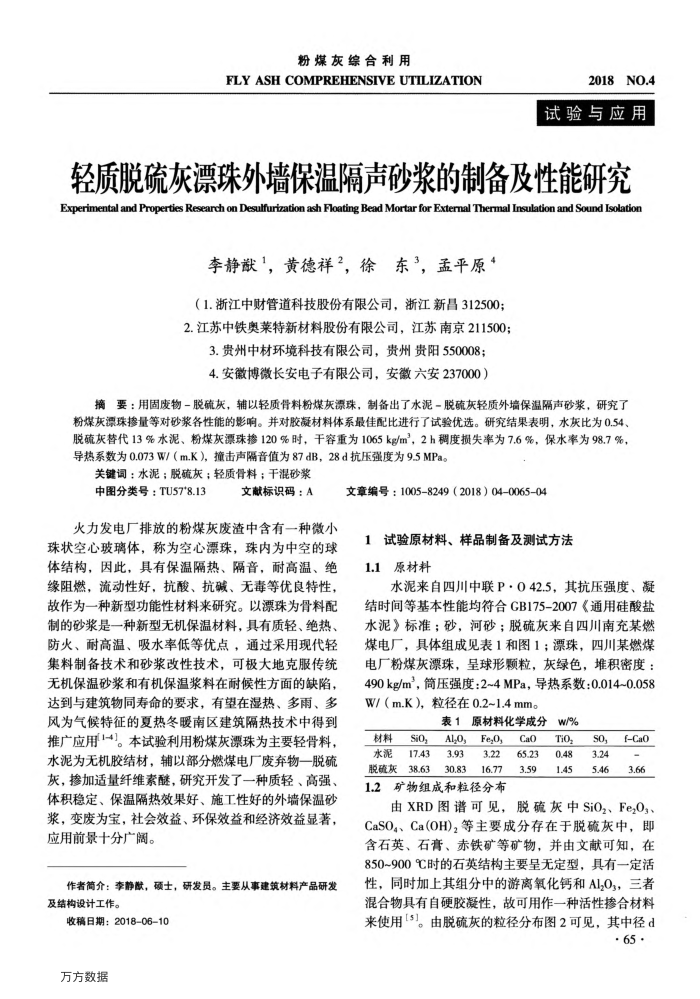

粉煤灰综合利用
FLYASHCOMPREHENSIVEUTILIZATION
2018NO.4
试验与应用
轻质脱硫灰漂珠外墙保温隔声砂浆的制备及性能研究 Experimental and Properties Research on Desulfurization ash Floating Bead Mortar for Extermal Thermal Insulation and Sound Isolation
李静献1，黄德祥2，徐东3，孟平原（1.浙江中财管道科技股份有限公司，浙江新昌312500 2.江苏中铁奥莱特新材料股份有限公司，江苏南京211500；
3.贵州中材环境科技有限公司，贵州贵阳550008； 4.安徽博微长安电子有限公司，安徽六安237000）
摘要：用固废物-脱硫灰，辅以轻质骨料粉煤灰漂珠，制备出了水泥-脱硫灰轻质外墙保温隔声砂浆，研究了粉煤灰漂珠掺量等对砂浆各性能的影响。并对胶凝材料体系最佳配比进行了试验优选。研究结果表明，水灰比为0.54、脱硫灰替代13%水泥、粉煤灰漂珠掺120%时，干容重为1065kg/m，2h稠度损失率为7.6%，保水率为98.7%，导热系数为0.073W/（m.K），撞击声隔音值为87dB，28d抗压强度为9.5MPa。
关键词：水泥；脱硫灰；轻质骨料；干混砂浆
中图分类号：TU57*8.13
文献标识码：A
火力发电厂排放的粉煤灰废渣中含有一种微小
珠状空心玻璃体，称为空心漂珠，珠内为中空的球体结构，因此，具有保温隔热、隔音，耐高温、绝缘阻燃，流动性好，抗酸、抗碱、无毒等优良特性，故作为一种新型功能性材料来研究。以漂珠为骨料配制的砂浆是一种新型无机保温材料，具有质轻、绝热、防火、耐高温、吸水率低等优点，通过采用现代轻集料制备技术和砂浆改性技术，可极大地克服传统无机保温砂浆和有机保温浆料在耐候性方面的缺陷，达到与建筑物同寿命的要求，有望在湿热、多雨、多风为气候特征的夏热冬暖南区建筑隔热技术中得到推广应用1-4]。本试验利用粉煤灰漂珠为主要轻骨料，水泥为无机胶结材，辅以部分燃煤电厂废弃物一脱硫灰，掺加适量纤维素醛，研究开发了一种质轻、高强、体积稳定、保温隔热效果好、施工性好的外墙保温砂浆，变废为宝，社会效益、环保效益和经济效益显著，应用前景十分广阔。
作者简介：李静献，硕士，研发员。主要从事建筑材料产品研发及结构设计工作。
收稿日期：2018-06-10 万方数据
文章编号：10058249（2018）04006504
1试验原材料、样品制备及测试方法 1.1原材料
水泥来自四川中联P·042.5，其抗压强度、凝结时间等基本性能均符合GB175-2007《通用硅酸盐水泥》标准；砂，河砂；脱硫灰来自四川南充某燃煤电厂，具体组成见表1和图1；漂珠，四川某燃煤电厂粉煤灰漂珠，呈球形颗粒，灰绿色，堆积密度： 490kg/m，筒压强度：2~4MPa，导热系数：0.014~0.058 W/（m.K），粒径在0.2~1.4mm。
原材料化学成分w/% 表1
材料水泥
Sio, 17.43
脱硫灰38.63
Al,0,Fe,0, 3.93
3.22
30.83
16.77
1.2矿物组成和粒径分布
Cao 65.23 3.59
Tio, 0.48 1.45
SO, 3.24 5.46
f-Cao 3.66
由XRD图谱可见，脱硫灰中SiO2、Fe,O，、 CaSO4、Ca(OH)，等主要成分存在于脱硫灰中，即含石英、石膏、赤铁矿等矿物，并由文献可知，在 850~900℃时的石英结构主要呈无定型，具有一定活性，同时加上其组分中的游离氧化钙和AI,O，三者混合物具有自硬胶凝性，故可用作一种活性掺合材料来使用[5]。由脱硫灰的粒径分布图2可见，其中径d
· 65
