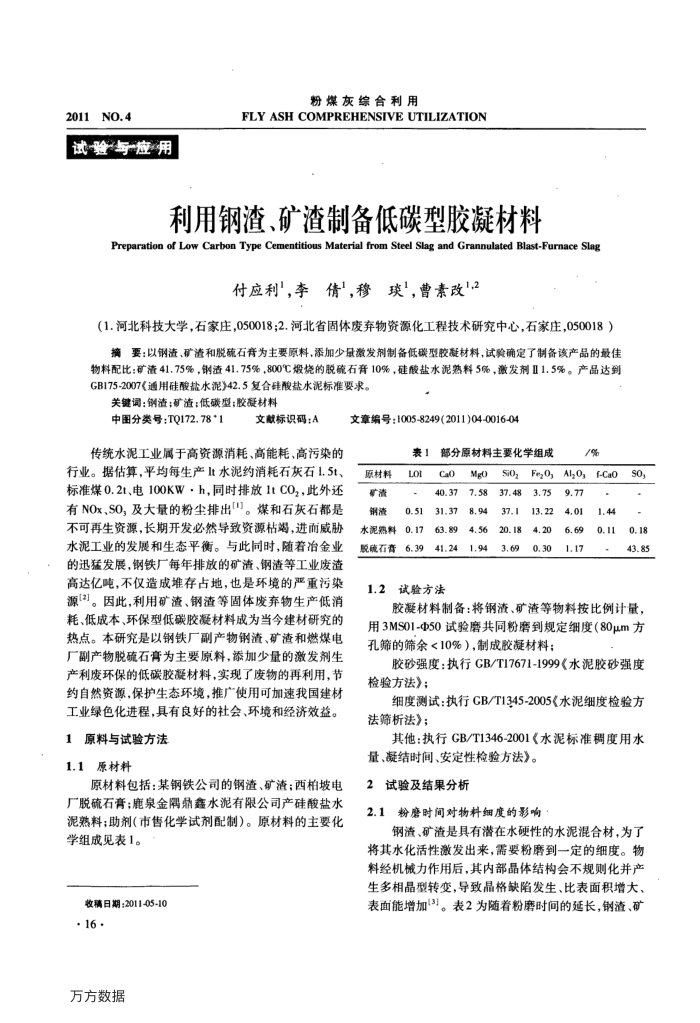

2011
NO.4
试验与应用
粉煤灰综合利用
FLY ASH COMPREHENSIVE UTILIZATION
利用钢渣、矿渣制备低碳型胶凝材料
Preparation of Low Carbon Type Cementitious Material from Steel Slag and Grannulated Blast-Furnace Slag
付应利",李倩"，穆琰"，曹素改"2
（1.河北科技大学，石家庄，050018;2.河北省固体废弃物资源化工程技术研究中心，石家庄，050018）摘要：以钢渣、矿渣和脱硫石育为主要原料，添加少量激发剂制备低碳型胶凝材料，试验确定了制备该产品的最佳物料配比：矿渣41.75%，钢渣41.75%，800℃缎烧的脱硫石膏10%，硅酸盐水泥熟料5%，激发剂Ⅱ1.5%。产品达到 GB175-2007《通用硅酸盐水泥》42.5复合硅酸盐水泥标准要求。
关键词：钢渣；矿渣；低碳型；胶凝材料
中国分类号：TO172.78*1
文献标识码：A
传统水泥工业属于高资源消耗、高能耗、高污染的行业。据估算，平均每生产t水泥约消耗石灰石1.5t、标准煤0.2t、电100KW·h，同时排放1tCO,，此外还有NOx、SO，及大量的粉尘排出[]。煤和石灰石都是不可再生资源，长期开发必然导致资源枯竭，进而威胁水泥工业的发展和生态平衡。与此同时，随若冶金业的迅猛发展，钢铁厂每年排放的矿、钢渣等工业废渣高达亿吨，不仅造成堆存占地，也是环境的严重污染源[3]。因此，利用矿渣、钢渣等固体废弃物生产低消耗、低成本、环保型低碳胶凝材料成为当今建材研究的热点。本研究是以钢铁厂副产物钢渣、矿渣和燃煤电厂副产物脱硫石膏为主要原料，添加少量的激发剂生产利废环保的低碳胶避材料，实现了废物的再利用，节约自然资源，保护生态环境，推广使用可加速我国建材工业绿色化进程，具有良好的社会、环境和经济效益。
原料与试验方法 1
1.1原材料
原材料包括：某钢铁公司的钢渣、矿渣：西柏坡电厂脱硫石膏：鹿泉金隅鼎鑫水泥有限公司产硅酸盐水泥熟料：助剂（市售化学试剂配制）。原材料的主要化学组成见表1。
收稿日期：2011-05-10·16 .
万方数据
文章编号：1005-8249(2011)04-0016-04
表1
原材料矿渣钢渣
Lor
0.51
0.17
水泥熟料
6.39
脱硫石膏
部分原材料主要化学组成
Cao 40.37
31.37 63.89 41.24
试验方法 1.2
Mgo 7.58 8.94 4.56 1.94
SO 37.48 37.1
/%
Fez0, Al,0,
3.75 13.22
20.18 3.69
4.20 0.30
9.77 4.01 6.69 1.17
f-Cao 1.44 0.11
so, 0.18 43.85
胶凝材料制备：将钢渣、矿渣等物料按比例计量，用3MS01-Φ50试验磨共同粉磨到规定细度（80μm方孔筛的筛余<10%），制成胶凝材料；
胶砂强度：执行CB/T17671-1999《水泥胶砂强度检验方法》；
细度测试：执行CB/T1345-2005《水泥细度检验方法筛析法》；
其他：执行GB/T1346-2001《水泥标准稠度用水
量、凝结时间、安定性检验方法》。 2试验及结果分析
2.1粉磨时间对物料细度的影响
钢渣、矿渣是具有潜在水硬性的水泥混合材，为了将其水化活性激发出来，需要粉磨到一定的细度。物料经机械力作用后，其内部晶体结构会不规则化并产生多相晶型转变，导致晶格缺陷发生、比表面积增大、表面能增加3)。表2为随着粉磨时间的延长，钢渣、矿
