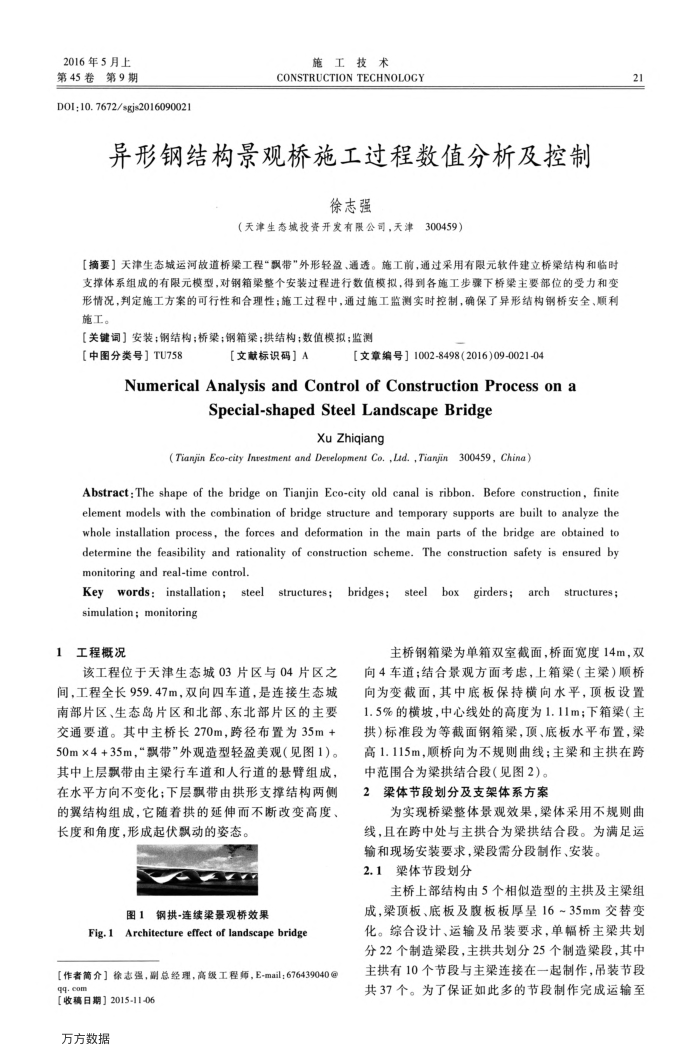

2016年5月上第45卷第9期
D01:10.7672/sgjs2016090021
施工技术
CONSTRUCTION TECHNOLOGY
异形钢结构景观桥施工过程数值分析及控制
徐志强
（天津生态城投资开发有限公司，天津300459）
【摘要】天津生态城运河故道桥梁工程“飘带"外形轻盈、通透。施工前，通过采用有限元软件建立桥梁结构和临时支撑体系组成的有限元模型，对钢箱梁整个安装过程进行数值模拟，得到各施工步骤下桥主要部位的受力和变形情况，判定施工方案的可行性和合理性；施工过程中，通过施工监测实时控制，确保了异形结构钢桥安全、顺利施工。
【关键词】安装；钢结构；桥梁；钢箱梁；拱结构；数值模拟；监测
[中图分类号】TU758
【文献标识码】A
【文章编号】1002-8498(2016)09-0021-04
NumericalAnalysisandControlofConstructionProcessona
Special-shaped Steel Landscape Bridge
XuZhiqiang
(Tianjin Eco-city Inrestment and Derelopment Co. ,Lad. ,Tianjin 300459, China)
Abstract:The shape of the bridge on Tianjin Eco-city old canal is ribbon. Before construction, finite element models with the combination of bridge structure and temporary supports are built to analyze the whole installation process, the forces and deformation in the main parts of the bridge are obtained to determine the feasibility and rationality of construction scheme. The construction safety is ensured by monitoring and real-time control.
bridges;steel boxgirders;arch
Keywords:installation;steel
structures;
structures;
simulation;monitoring
工程概况 1
该工程位于天津生态城03片区与04片区之间，工程全长959.47m，双向四车道，是连接生态城南部片区、生态岛片区和北部、东北部片区的主要交通要道。其中主桥长270m，跨径布置为35m+ 50m×4+35m，“飘带外观造型轻盈美观（见图1）。其中上层飘带由主梁行车道和人行道的悬臂组成，在水平方向不变化；下层飘带由拱形支撑结构两侧的翼结构组成，它随着拱的延伸而不断改变高度、长度和角度，形成起伏飘动的姿态。
图1钢拱-连续梁景观桥效果
Fig.1 Architecture effect of landscape bridge
【作者简介】徐志强，副总经理，高级工程师，E-mail：676439040@
【收稿日期】2015-11-06 万方数据
21
主桥钢箱梁为单箱双室截面，桥面宽度14m，双向4车道；结合景观方面考虑，上箱梁（主梁）顺桥向为变截面，其中底板保持横向水平，顶板设置 1.5%的横坡，中心线处的高度为1.11m；下箱梁（主拱)标准段为等截面钢箱梁，顶、底板水平布置，梁高1.115m，顺桥向为不规则曲线；主梁和主拱在跨中范围合为梁拱结合段（见图2)。
2
梁体节段划分及支架体系方案
为实现桥梁整体景观效果，梁体采用不规则曲
线，且在跨中处与主拱合为梁拱结合段。为满足运
输和现场安装要求，梁段需分段制作、安装。 2.1梁体节段划分
主桥上部结构由5个相似造型的主拱及主梁组成，梁顶板、底板及腹板板厚呈16~35mm交替变化。综合设计、运输及吊装要求，单幅桥主梁共划分22个制造梁段，主拱共划分25个制造梁段，其中主拱有10个节段与主梁连接在一起制作，吊装节段共37个。为了保证如此多的节段制作完成运输至
