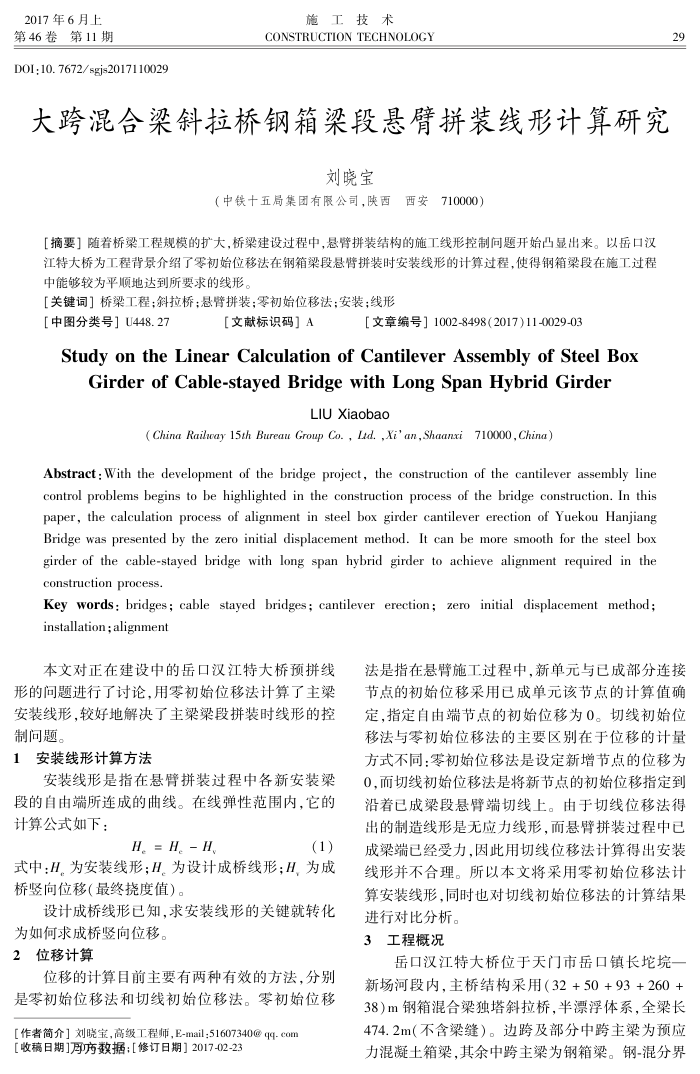

2017年6月上第46卷第11期
DOI:10.7672/sgjs2017110029
施工技术
CONSTRUCTION TECHNOLOGY
大跨混合梁斜拉桥钢箱梁段悬臂拼装线形计算研究
刘晓宝
（中铁十五局集团有限公司，陕西西安710000）
[摘要]随着桥梁工程规模的扩大，桥梁建设过程中，悬臂拼装结构的施工线形控制间题开始凸显出来。以岳口汉江特大桥为工程背景介绍了零初始位移法在钢箱梁段悬臂拼装时安装线形的计算过程，使得钢箱梁段在施工过程中能够较为平顺地达到所要求的线形。
【关键词］桥梁工程；斜拉桥：悬臂拼装；零初始位移法：安装；线形
［中图分类号］U448.27
【文献标识码】A
［文章编号】1002-8498(2017)11-0029-03
StudyontheLinearCalculationofCantileverAssemblyofSteelBox
GirderofCable-stayedBridgewithLongSpanHybridGirder
LIUXiaobao
(China Railray 15th Bureau Group Co. , Lid. ,Xi'an,Shaanri710000, China)
Abstract: With the development of the bridge project, the construction of the cantilever assembly line control problems begins to be highlighted in the construction process of the bridge construction. In this paper, the calculation process of alignment in steel box girder cantilever erection of Yuekou Hanjiang Bridge was presented by the zero initial displacement method. It can be more smooth for the steel box girder of the cable-stayed bridge with long span hybrid girder to achieve alignment required in the construction process.
Key words: bridges; cable stayed bridges; cantilever erection; zero initial displacement method; installation;alignment
本文对正在建设中的岳口汉江特大桥预拼线形的问题进行了讨论，用零初始位移法计算了主梁安装线形，较好地解决了主梁段拼装时线形的控制问题。
1安装线形计算方法
安装线形是指在悬臂拼装过程中各新安装架段的自由端所连成的曲线。在线弹性范围内，它的计算公式如下：
H=H-H
(1)
式中：H.为安装线形；H。为设计成桥线形；H为成桥竖向位移（最终挠度值）。
设计成桥线形已知，求安装线形的关键就转化
为如何求成桥竖向位移。 2位移计算
位移的计算目前主要有两种有效的方法，分别是零初始位移法和切线初始位移法。零初始位移
【作者简介】刘晓宝，高级工程师，E-mail；51607340@qq-con【收稿日期]月历数据；【修订日期】2017-02-23
29
法是指在悬臂施工过程中，新单元与已成部分连接节点的初始位移采用已成单元该节点的计算值确定，指定自由端节点的初始位移为0。切线初始位移法与零初始位移法的主要区别在于位移的计量方式不同：零初始位移法是设定新增节点的位移为 0，而切线初始位移法是将新节点的初始位移指定到沿着已成梁段悬臂端切线上。由于切线位移法得出的制造线形是无应力线形，而悬臂拼装过程中已成梁端已经受力，因此用切线位移法计算得出安装线形并不合理。所以本文将采用零初始位移法计算安装线形，同时也对切线初始位移法的计算结果
进行对比分析。 3工程概况
岳口汉江特大桥位于天门市岳口镇长坨境一新场河段内，主桥结构采用（32+50+93+260+ 38）m钢箱混合梁独塔斜拉桥，半漂浮体系，全梁长 474.2m（不含梁缝）。边跨及部分中跨主梁为预应力混凝土箱梁，其余中跨主梁为钢箱梁。钢-混分界
