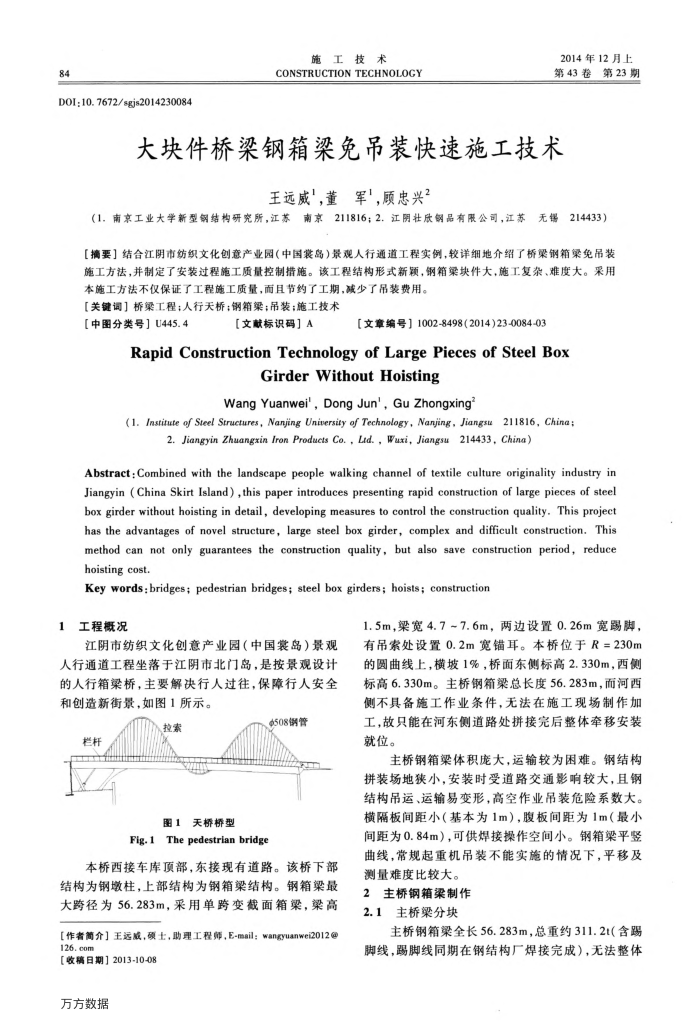

84
DOI:10. 7672/sgjs2014230084
施工技术
CONSTRUCTION TECHNOLOGY
2014年12月上第43卷第23期
大块件桥梁钢箱梁免吊装快速施工技术
王远威，董军，顾忠兴2
（1.南京工业大学新型钢结构研究所，江苏南京211816；2.江阴壮欣钢品有限公司，江苏无锡214433）【摘要】结合江阴市纺织文化创意产业园（中国装岛）景观人行通道工程实例，较详细地介绍了桥梁钢箱梁免吊装施工方法，并制定了安装过程施工质量控制措施。该工程结构形式新颖，钢箱梁块件大，施工复杂、难度大。采用
本施工方法不仅保证了工程施工质量，而且节约了工期，减少了吊装费用。【关键调】桥梁工程；人行天桥；钢箱架；吊装；施工技术
【中图分类号】U445.4
【文献标识码］A
文章编号】1002-8498（2014)23-0084-03
RapidConstructionTechnologyofLargePiecesofSteelBox
Girder Without Hoisting
Wang Yuanwei',Dong Jun',Gu Zhongxing
(1. Institute of Steel Structures, Nanjing University of Technology, Nanjing, Jiangsu 211816, China;
2. Jiangyin Zhuangxin Iron Produets Co.,Lid.,Wuxi, Jiangsu 214433,China)
Abstract:Combined with the landscape people walking channel of textile culture originality industry in Jiangyin (China Skirt Island),this paper introduces presenting rapid construction of large pieces of steel box girder without hoisting in detail, developing measures to control the construction quality. This project has the advantages of novel structure, large steel box girder, complex and difficult construction. This method can not only guarantees the construction quality, but also save construction period, reduce hoisting cost.
Key words:bridges; pedestrian bridges; steel box girders; hoists; construction
1工程概况
江阴市纺织文化创意产业园（中国裳岛）景观人行通道工程坐落于江阴市北门岛，是按景观设计的人行箱梁桥，主要解决行人过往，保障行人安全和创造新街景，如图1所示。
拉索
栏杆
图1天桥桥型
4508钢管
Fig.1 The pedestrian bridge
本桥西接车库顶部，东接现有道路。该桥下部结构为钢墩柱，上部结构为钢箱梁结构。钢箱梁最大跨径为56.283m，采用单跨变截面箱梁，梁高
[作者简介】王远成，硕士，助理工程师，E-mail：wangyuanwei2012@ 126.com
【收稿日期】2013-10-08 万方数据
1.5m，梁宽4.7~7.6m，两边设置0.26m宽踢脚有吊索处设置0.2m宽锚耳。本桥位于R=230m 的圆曲线上，横坡1%，桥面东侧标高2.330m，西侧标高6.330m。主桥钢箱梁总长度56.283m，而河西侧不具备施工作业条件，无法在施工现场制作加工，故只能在河东侧道路处拼接完后整体牵移安装就位。
主桥钢箱梁体积庞大，运输较为困难。钢结构拼装场地狭小，安装时受道路交通影响较大，且钢结构吊运、运输易变形，高空作业吊装危险系数大。横隔板间距小（基本为1m），腹板间距为1m（最小间距为0.84m），可供焊接操作空间小。钢箱梁平竖曲线，常规起重机吊装不能实施的情况下，平移及
测量难度比较大。 2主桥钢箱梁制作 2.1主桥梁分块
主桥钢箱梁全长56.283m，总重约311.2t(含踢脚线，踢脚线同期在钢结构厂焊接完成），无法整体
