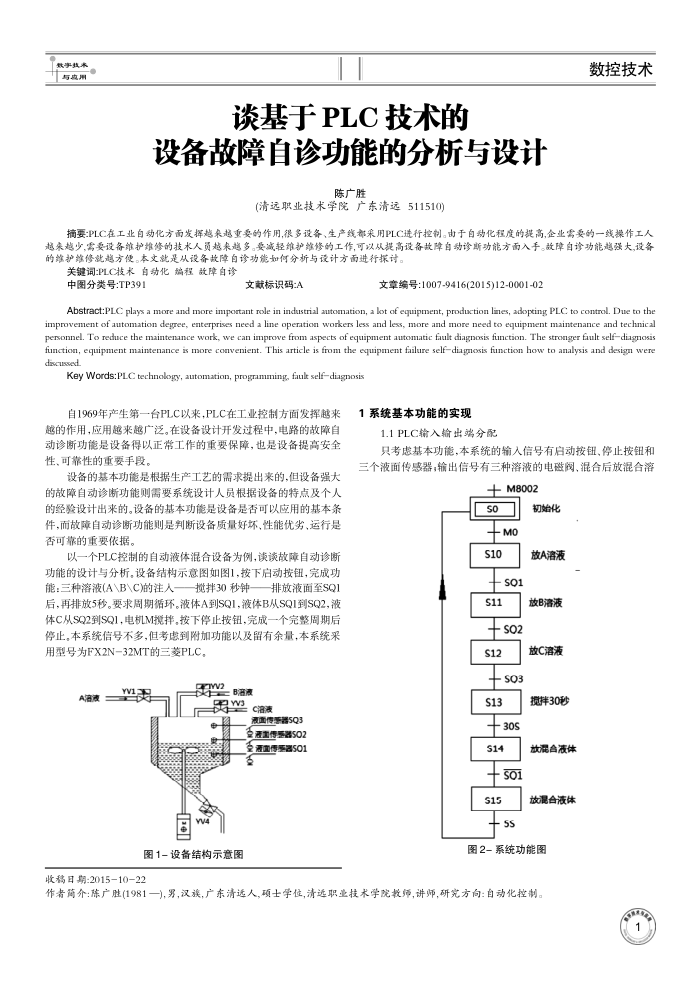

谈基于PLC技术的
设备故障自诊功能的分析与设计
陈广胜
(清远职业技术学院广东清远511510)
数控技术
摘要:PLC在工业自动化方面发挥越来起重要的作用很多设备、生产线部采用PLC进行控制。由于自动化程度的提高，企业需要的一线操作工人超来越少需要设备维护炸修的技术人页越来越多。要减轻维护维修的工作，可以从提高设备故障自动诊斯功能方面入手。改障自诊功能越强大,设备的维护维修就越方便。本文就是从设备故障自诊功能如何分析与设计方面进行探讨。
关键词:PLC技术自动化竭程故障自诊
中图分类号：TP391
文献标识码:A
文章编号：1007-9416(2015)12-0001-02
Abstract:PLC plays a more and more important role in industrial automation, a lot of equipment, production lines, adopting PLC to control. Due to the improvement of automation degree, enterprises need a line operation workers less and less, more and more need to equipment maintenance and technical personnel. To reduce the maintenance work, we can improve from aspects of equipment automatic fault diagnosis finction. The stronger fault selfdiagnosis fiunction, equipment maintenance is more convenient. This article is from the equipment filure selfdiagnosis fiunction how to analysis and design were pasanssp
Key Words:PLC technology, automation, programming, fault selfdiagnosis
自1969年产生第一台PLC以来，PLC在工业控制方面发挥越来越的作用，应用越来越广泛。在设备设计开发过程中，电路的故障自动诊断功能是设备得以正常工作的重要保障，也是设备提高安全性、可靠性的重要手段。
设备的基本功能是根据生产工艺的需求提出来的，但设备强大的故障自动诊断功能则需要系统设计人员根据设备的特点及个人的经验设计出来的。设备的基本功能是设备是否可以应用的基本条件，而故障自动诊断功能则是判断设备质量好坏、性能优劣、运行是否可靠的重要依据。
以一个PLC控制的自动液体混合设备为例，读谈故障自动诊断功能的设计与分析，设备结构示意图如图1，按下启动按钮，完成功
能：三种溶液(A>BC)的注人-
搅拌30秒钟
排放液面至SQI
后，再排放5秒。要求周期循环。波体A到SQ1，液体B从SQ1到SQ2，波体C从SQ2到SQ1，电机M揽拌。按下停止按钮，完成一个完整周期后停止，本系统信号不多，但考虑到附加功能以及留有余量，本系统采用型号为FX2N-32MT的三菱PLC，
2B确液
A溶液=
a
烟
c溶液
液面传等器5Q3 金著国传票器502 金调得器501
图1-设备结构示意图
收移日期：2015-10-22
1系统基本功能的实现
1.1PLC输入输出端分配
只考患基本功能，本系统的输入信号有启动按钮，停止按钮和三个液面传感器；输出信号有三种溶液的电磁阀、混合后放混合溶
+M8002
so +Mo S10 SO1 S11 +sO2 S12 SO3 S13 30s S14 soi 515 5S
初始化放A溶液放B溶液放C溶液搅拌30秒放混合液体放混合液体
图2-系统功能图
作者简介：陈广胜(1981一),，男，汉族，广东清选人,颈士学住，清远职业技术学院救师，讲师，研究方向：自动化控制。
