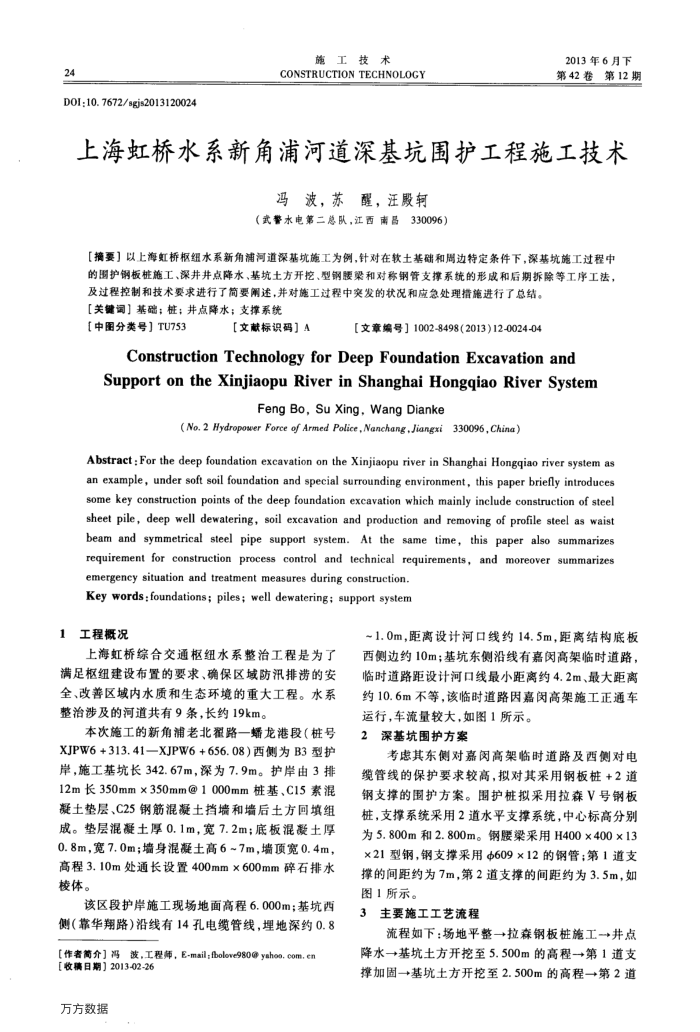

24
DOI:10. 7672/sgjs2013120024
施工技术
CONSTRUCTION TECHNOLOGY
2013年6月下第42卷第12期
上海虹桥水系新角浦河道深基坑围护工程施工技术
冯波，苏醒，汪殿辑
（武警水电第二总队，江西南昌330096)
【摘要】以上海虹桥枢纽水系新角浦河道深基坑施工为例，针对在软土基础和周边特定条件下，深基坑施工过程中的围护钢板桩施工、深井井点降水、基坑土方开挖、型钢腰梁和对称钢管支撑系统的形成和后期拆除等工序工法，
及过程控制和技术要求进行了简要用述，并对施工过程中突发的状况和应急处理措施进行了总结。【关键词】基础；桩；井点降水；支撑系统
【中图分类号】TU753
【文献标识码】A
【文章编号］1002-8498（2013)12-0024-04
Construction TechnologyforDeepFoundationExcavationand Support on the Xinjiaopu Riverin Shanghai Hongqiao River System
Feng Bo,SuXing,Wang Dianke
(No.2 Hydropower Force of Armed Police,Nanchang,Jiangxi330096,China)
Abstract : For the deep foundation excavation on the Xinjiaopu river in Shanghai Hongqiao river system as an example, under soft soil foundation and special surrounding environment, this paper briefly introduces some key construction points of the deep foundation excavation which mainly include construction of steel sheet pile, deep well dewatering, soil excavation and production and removing of profile steel as waist beam and symmetrical steel pipe support system. At the same time, this paper also summarizes requirement for construction process control and technical requirements, and moreover summarizes
emergency situation and treatment measures during construction. Key words:foundations; piles; well dewatering; support system
工程概况 1
上海虹桥综合交通枢纽水系整治工程是为了满足枢纽建设布置的要求、确保区域防汛排涝的安全、改善区域内水质和生态环境的重大工程。水系整治涉及的河道共有9条，长约19km。
本次施工的新角浦老北翟路一蟠龙港段（桩号 XJPW6+313.41—XJPW6+656.08）西侧为B3型护岸，施工基坑长342.67m，深为7.9m。护岸由3排 12m长350mm×350mm@1000mm桩基、C15素混凝土垫层、C25钢筋混凝土挡墙和墙后土方回填组成。垫层混凝土厚0.1m，宽7.2m；底板混凝土厚 0.8m，宽7.0m；墙身混凝土高6~7m，墙顶宽0.4m，高程3.10m处通长设置400mm×600mm碎石排水校体。
该区段护岸施工现场地面高程6.000m；基坑西侧（靠华翔路）沿线有14孔电缆管线，埋地深约0.8[作者简介】冯波，工程师，E-mail；fboleve980@yahoo.com.en
【收稿日期】2013-02-26 万方数据
~1.0m，距离设计河口线约14.5m，距离结构底板西侧边约10m；基坑东侧沿线有嘉闵高架临时道路，临时道路距设计河口线最小距离约4.2m、最大距离约10.6m不等，该临时道路因嘉闵高架施工正通车
运行，车流量较大，如图1所示。深基坑围护方案
考虑其东侧对嘉闵高架临时道路及西侧对电缆管线的保护要求较高，拟对其采用钢板桩+2道钢支撑的围护方案。围护桩拟采用拉森V号钢板桩，支撑系统采用2道水平支撑系统，中心标高分别为5.800m和2.800m。钢腰梁采用H400×400×13 ×21型钢，钢支撑采用+$609×12的钢管；第1道支撑的间距约为7m，第2道支撑的间距约为3.5m，如图1所示。
主要施工工艺流程
流程如下：场地平整→+拉森钢板桩施工→井点降水→基坑土方开挖至5.500m的高程→第1道支撑加固→基坑土方开挖至2.500m的高程→第2道
