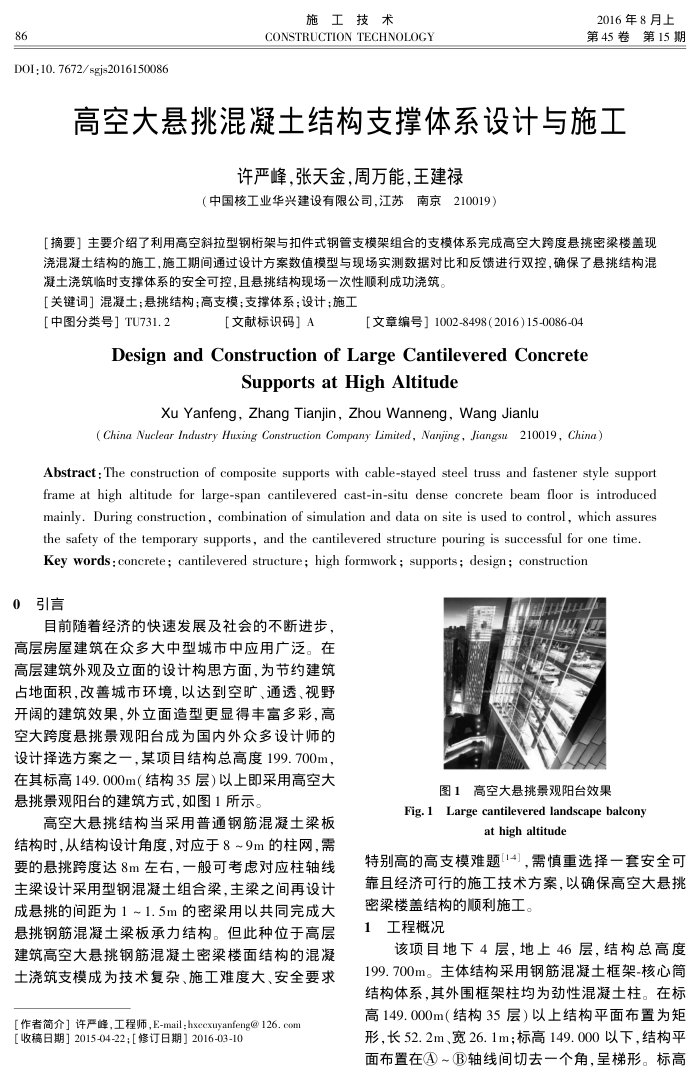

86
DOI:10. 7672/sgjs2016150086
施工技术
CONSTRUCTION TECHNOLOGY
2016年8月上第45卷第15期
高空大悬挑混凝土结构支撑体系设计与施工
许严峰张天金，周万能，王建禄
（中国核工业华兴建设有限公司，江苏南京210019）
[摘要】主要介绍了利用高空斜拉型钢桁架与扣件式钢管支模架组合的支模体系完成高空大跨度悬挑密染楼盖现混凝土结构的施工，施工期间通过设计方案数值模型与现场实测数据对比和反馈进行双控，确保了悬挑结构混
凝土浇筑临时支撑体系的安全可控，且悬挑结构现场一次性顺利成功浇筑。【关键词］混凝土；悬挑结构；高支模；支撑体系；设计；施工
【中图分类号］TU731.2
【文献标识码］A
[文章编号】1002-8498（2016)15-0086-04
Design and Construction of Large Cantilevered Concrete
Supports at High Altitude
Xu Yanfeng, Zhang Tianjin, Zhou Wanneng, Wang Jianlu
( China Nuclear Industry Huxing Construction Company Limited, Nanjing, Jiangsu 210019, China)
Abstract:The construction of composite supports with cable-stayed steel truss and fastener style support frame at high altitude for large-span cantilevered cast-in-situ dense concrete beam floor is introduced mainly.During construction,combination of simulation and data on site is used to control,which assures the safety of the temporary supports, and the cantilevered structure pouring is successful for one time Key words : concrete; cantilevered structure; high formwork ; supports ; design; construction
0
引言
目前随着经济的快速发展及社会的不断进步，高层房屋建筑在众多大中型城市中应用广泛。在高层建筑外观及立面的设计构思方面，为节约建筑占地面积，改善城市环境，以达到空旷、通透、视野开阔的建筑效果，外立面造型更显得丰富多彩，高空大跨度悬挑景观阳台成为国内外众多设计师的设计择选方案之一，某项目结构总高度199.700m，
在其标高149.000m（结构35层）以上即采用高空大悬挑景观阳台的建筑方式，如图1所示。
高空大悬挑结构当采用普通钢筋混凝土梁板
结构时，从结构设计角度，对应于8~9m的柱网，需要的悬挑跨度达8m左右，一般可考虑对应柱轴线主梁设计采用型钢混凝土组合梁，主梁之间再设计成悬挑的间距为1~1.5m的密梁用以共同完成大悬挑钢筋混凝土梁板承力结构。但此种位于高层建筑高空大悬挑钢筋混凝土密梁楼面结构的混凝土浇筑支模成为技术复杂、施工难度大、安全要求
[作者简介］许严峰，工程师，E-mail：hxccxuyanfeng@126.con【收稿日期】2015-04-22：[修订日期】2016-03-10
图1高空大悬挑景观阳台效果
Fig.1 Large cantilevered landscape balcony
athigh altitude
特别高的高支模难题[14]，需慎重选择一套安全可靠且经济可行的施工技术方案，以确保高空大悬挑
密梁楼盖结构的顺利施工。 1工程概况
该项目地下4层，地上46层，结构总高度 199.700m。主体结构采用钢筋混凝土框架-核心筒结构体系，其外围框架柱均为劲性混凝土柱。在标高149.000m（结构35层）以上结构平面布置为矩形，长52.2m、宽26.1m；标高149.000以下，结构平面布置在～轴线间切去一个角，呈梯形。标高
