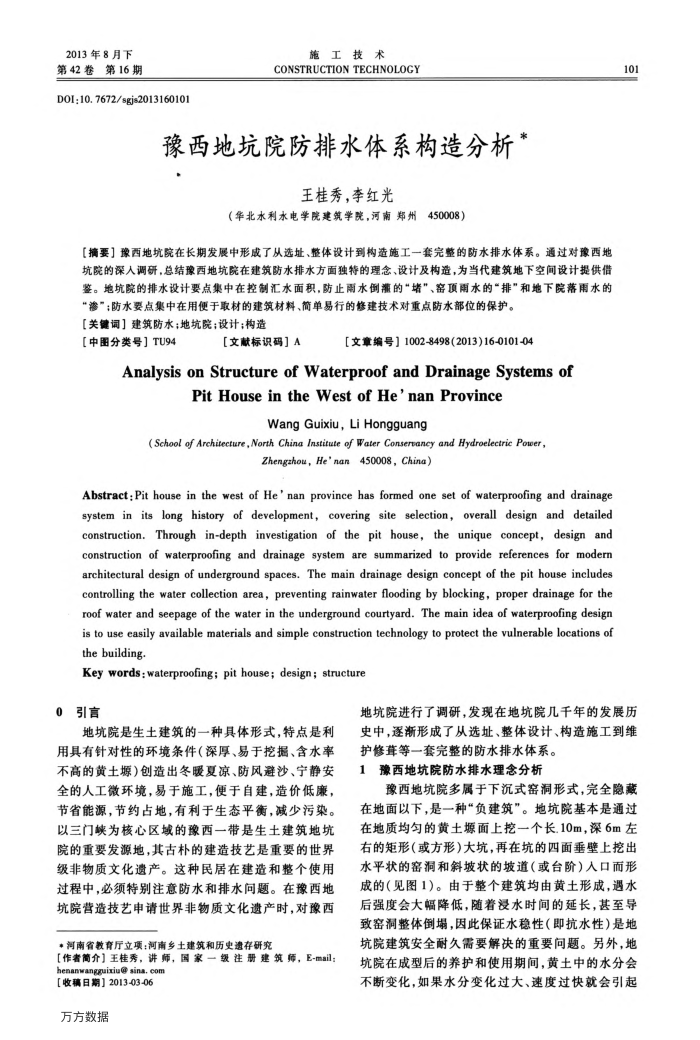

2013年8月下第42卷第16期
DOI:10.7672/sgjs2013160101
施工技术
CONSTRUCTIONTECHNOLOGY
豫西地坑院防排水体系构造分析、
王桂秀，李红光
（华北水利水电学院建筑学院，河南郑州450008）
【摘要】豫西地坑院在长期发展中形成了从选址、整体设计到构造施工一套完整的防水排水体系。通过对豫西地坑院的深人调研，总结豫西地坑院在建筑防水排水方面独特的理念、设计及构造，为当代建筑地下空间设计提供借鉴。地坑院的排水设计要点集中在控制汇水面积，防止雨水例蒲的“堵”、窑顶雨水的“排”和地下院落雨水的
“渗"；防水要点集中在用便于取材的建筑材料、简单易行的修建技术对重点防水部位的保护。【关键词】建筑防水；地坑院；设计；构造
【中图分类号】TU94
【文献标识码］A
[文章编号】1002-8498(2013)16-0101-04
AnalysisonStructureof Waterproof andDrainageSystems of
PitHouse intheWest of He'nan Province
Wang Guixiu,Li Hongguang
(School of Architecture,North China Institute of Water Conservancy and Hydroelectric Power,
Zhengzhou, He'nan 450008, China)
Abstract:Pit house in the west of He'nan province has formed one set of waterproofing and drainage system in its long history of development, covering site selection, overall design and detailed construction. Through in-depth investigation of the pit house, the unique concept, design and construction of waterproofing and drainage system are summarized to provide references for modern architectural design of underground spaces. The main drainage design concept of the pit house includes controlling the water collection area, preventing rainwater flooding by blocking, proper drainage for the roof water and seepage of the water in the underground courtyard.The main idea of waterproofing design is to use easily available materials and simple construction technology to protect the vulnerable locations of the building.
Key words:waterproofing; pit house; design; structure
0引言
地坑院是生土建筑的一种具体形式，特点是利用具有针对性的环境条件（深厚、易于挖掘、含水率不高的黄土塬)创造出冬暖夏凉、防风避沙、宁静安全的人工微环境，易于施工，便于自建，造价低廉，节省能源，节约占地，有利于生态平衡，减少污染。以三门峡为核心区域的豫西一带是生土建筑地坑院的重要发源地，其古朴的建造技艺是重要的世界级非物质文化遗产。这种民居在建造和整个使用过程中，必须特别注意防水和排水同题。在豫西地坑院营造技艺申请世界非物质文化遗产时，对豫西
*河南省教育厅立项：河南乡土建筑和历史遗存研究
【作者简介】王桂秀，讲师，国家一级注册建筑师，E-mail：
iguixiu@ sina,com
【收稿日期】2013-03-06 万方数据
101
地坑院进行了调研，发现在地坑院几千年的发展历史中，逐渐形成了从选址、整体设计、构造施工到维
护修茸等一套完整的防水排水体系。 1豫西地坑院防水排水理念分析
豫西地坑院多属于下沉式窑洞形式，完全隐藏在地面以下，是一种负建筑”。地坑院基本是通过在地质均匀的黄土塬面上挖一个长.10m，深6m左右的矩形（或方形）大坑，再在坑的四面垂壁上挖出水平状的窑洞和斜坡状的坡道（或台阶）人口而形成的（见图1）。由于整个建筑均由黄土形成，遇水后强度会大幅降低，随着浸水时间的延长，甚至导致窑洞整体倒塌，因此保证水稳性（即抗水性）是地坑院建筑安全耐久需要解决的重要问题。另外，地坑院在成型后的养护和使用期间，黄土中的水分会不断变化，如果水分变化过大、速度过快就会引起
