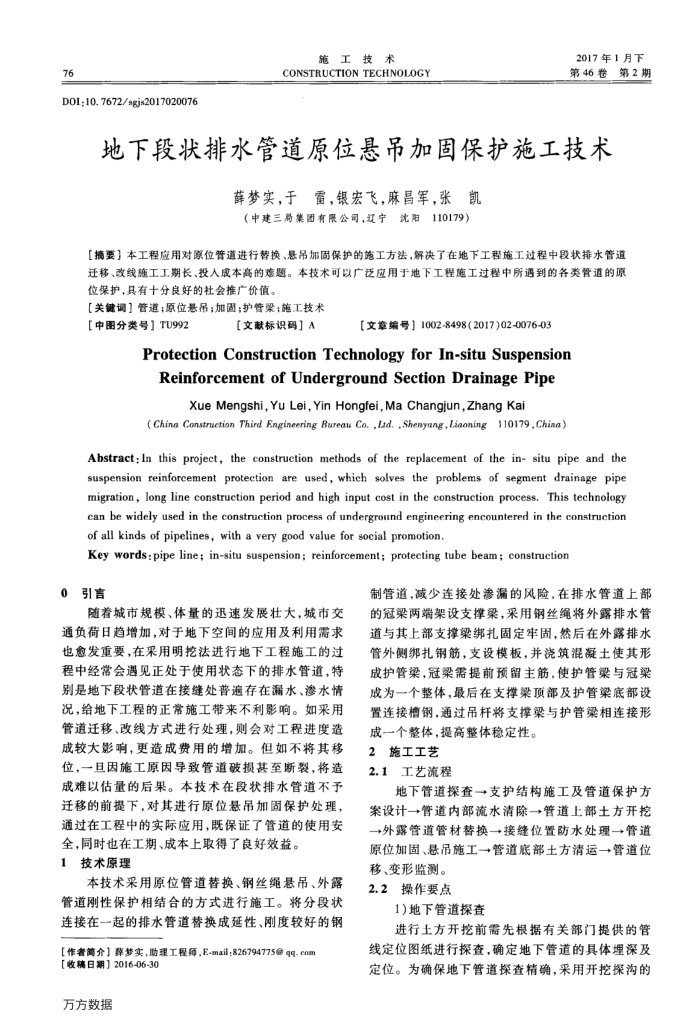

76
D0I:10.7672/sgjs2017020076
施工技术
CONSTRUCTION TECHNOLOGY
2017年1月下第46卷第2期
地下段状排水管道原位悬吊加固保护施工技术
薛梦实，于雷，银宏飞，麻昌军，张凯（中建三局集团有限公司，辽宁沈阳110179)
[摘要]】本工程应用对原位管道进行替换、悬吊加固保护的施工方法，解决了在地下工程施工过程中段状排水管道位保护，具有十分良好的社会推广价值。
【关键调】管道；原位悬吊；加固；护管架；施工技术
【中图分类号】TU992
［文献标识码］A
[文章编号】1002-8498(2017)02-0076-03
Protection ConstructionTechnologyforIn-situSuspension ReinforcementofUndergroundSectionDrainagePipe
Xue Mengshi, Yu Lei, Yin Hongfei, Ma Changiun,Zhang Kai
( China Construction Third Engineering Bureau Co. ,Lad. ,Shenyang,Liaoning110179,China)
Abstract: In this project, the construction methods of the replacement of the in- situ pipe and the suspension reinforcement protection are used, which solves the problems of segment drainage pipe migration, long line construction period and high input cost in the construction process,This technology can be widely used in the construction process of underground engineering encountered in the construction of all kinds of pipelines, with a very good value for social promotion.
Key words:pipe line; in-situ suspension; reinforcement; protecting tube beam; construction
0引言
随着城市规模、体量的迅速发展壮大，城市交通负荷日趋增加，对于地下空间的应用及利用需求也愈发重要，在采用明挖法进行地下工程施工的过程中经常会遇见正处于使用状态下的排水管道，特别是地下段状管道在接缝处普遍存在漏水、渗水情况，给地下工程的正常施工带来不利影响。如采用管道迁移、改线方式进行处理，则会对工程进度造成较大影响，更造成费用的增加。但如不将其移位，一旦因施工原因导致管道破损甚至断裂，将造成难以估量的后果。本技术在段状排水管道不予迁移的前提下，对其进行原位悬吊加固保护处理，通过在工程中的实际应用，既保证了管道的使用安
全，同时也在工期、成本上取得了良好效益。 1技术原理
本技术采用原位管道替换、钢丝绳悬吊、外露管道刚性保护相结合的方式进行施工。将分段状连接在一起的排水管道替换成延性、刚度较好的钢
【作者简介】薛梦实，助理工程师，E-mail：826794775@q-cnm
[收稿日期】2016-06-30 万方数据
制管道，减少连接处渗漏的风险，在排水管道上部的冠梁两端架设支撑梁，采用钢丝绳将外露排水管道与其上部支撑梁绑扎固定牢固，然后在外露排水管外侧绑扎钢筋，支设模板，并浇筑混凝土使其形成护管染，冠染需提前预留主筋，使护管梁与冠梁成为一个整体，最后在支撑梁顶部及护管梁底部设置连接槽钢，通过吊杆将支撑梁与护管梁相连接形成-一个整体，提高整体稳定性。
2施工工艺 2.1工艺流程
地下管道探查→支护结构施工及管道保护方案设计→管道内部流水清除→管道上部土方开挖 →外露管道管材替换→+接缝位置防水处理→管道原位加固、悬吊施工→管道底部土方清运→管道位
移、变形监测。 2.2操作要点
1)地下管道探查
进行土方开挖前需先根据有关部门提供的管线定位图纸进行探查，确定地下管道的具体埋深及定位。为确保地下管道探查精确，采用开挖探沟的
