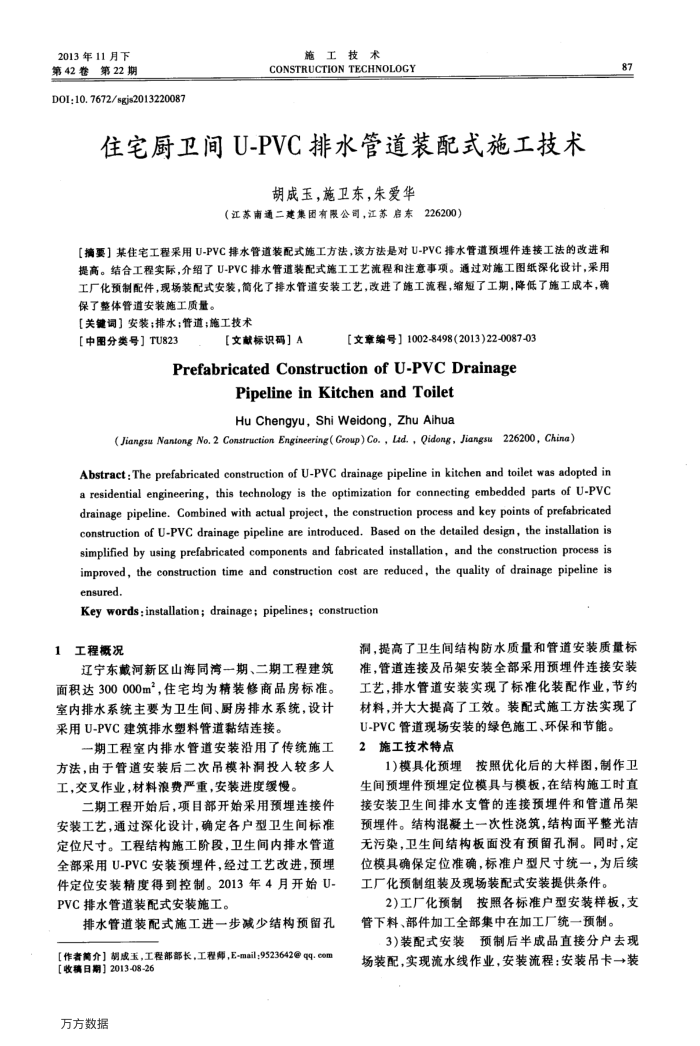

2013年11月下第42卷第22期
D0I:10.7672/sgjs2013220087
施工技术
CONSTRUCTION TECHNOLOGY
住宅厨卫间U-PVC排水管道装配式施工技术
胡成玉，施卫东，朱爱华
（江苏南通二建集园有限公司，江苏启东226200）
【摘要】某住宅工程采用U-PVC排水管道装配式施工方法，该方法是对U-PVC排水管道预埋件连接工法的改进和提高。结合工程实际，介绍了U-PVC排水管道装配式施工工艺流程和注意事项。通过对施工图纸深化设计，采用工厂化预制配件，现场装配式安装，筒化了排水管道安装工艺，改进了施工流程，缩短了工期，降低了施工成本，确保了整体管道安装施工质量。
【关键调】安装；排水；管道；施工技术
【中图分类号】TU823
[文献标识码］A
【文章编号】1002-8498(2013)22-0087-03
PrefabricatedConstructionofU-PvCDrainage
Pipeline in Kitchen and Toilet Hu Chengyu, Shi Weidong, Zhu Aihua
(Jiangsu Nantong No.2 Construction Engineering(Group)Co., Lad.,Qidong, Jiangsu226200, China)
Abstract : The prefabricated construction of U-PVC drainage pipeline in kitchen and toilet was adopted in a residential engineering, this technology is the optimization for connecting embedded parts of U-PVC drainage pipeline. Combined with actual project, the construction process and key points of prefabricated construction of U-PVC drainage pipeline are introduced. Based on the detailed design, the installation is simplified by using prefabricated components and fabricated installation, and the construction process is improved, the construction time and construction cost are reduced, the quality of drainage pipeline is ensured.
Key words : installation; drainage; pipelines; construction
1工程概况
辽宁东戴河新区山海同湾一期、二期工程建筑面积达300000m，住宅均为精装修商品房标准。室内排水系统主要为卫生间、厨房排水系统，设计采用U-PVC建筑排水塑料管道黏结连接。
一期工程室内排水管道安装沿用了传统施工方法，由于管道安装后二次吊模补洞投入较多人工，交叉作业，材料浪费严重，安装进度缓慢。
二期工程开始后，项目部开始采用预埋连接件安装工艺，通过深化设计，确定各户型卫生间标准定位尺寸。工程结构施工阶段，卫生间内排水管道全部采用U-PVC安装预埋件，经过工艺改进，预埋件定位安装精度得到控制。2013年4月开始U-PVC排水管道装配式安装施工。
排水管道装配式施工进一步减少结构预留孔【作者简介】胡成玉，工程部部长，工程师，E-mail9523642@q9.com
[收搞日期】2013-08-26 万方数据
87
洞，提高了卫生间结构防水质量和管道安装质量标准，管道连接及吊架安装全部采用预埋件连接安装工艺，排水管道安装实现了标准化装配作业，节约材料，并大大提高了工效。装配式施工方法实现了
U-PVC管道现场安装的绿色施工、环保和节能。施工技术特点
按照优化后的大样图，制作卫
1)模具化预埋
生间预埋件预埋定位模具与模板，在结构施工时直接安装卫生间排水支管的连接预埋件和管道吊架预埋件。结构混凝土一次性浇筑，结构面平整光洁无污染，卫生间结构板面没有预留孔洞。同时，定位模具确保定位准确，标准户型尺寸统一，为后续工厂化预制组装及现场装配式安装提供条件。
2)工厂化预制按照各标准户型安装样板，支管下料、部件加工全部集中在加工厂统一预制。
3)装配式安装预制后半成品直接分户去现场装配，实现流水线作业，安装流程：安装吊卡→装
